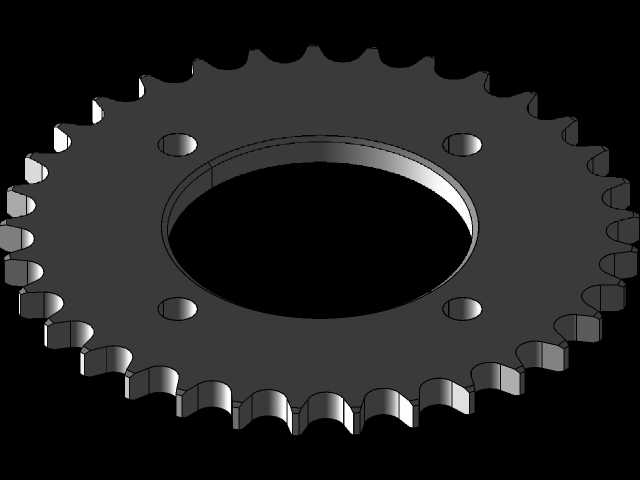

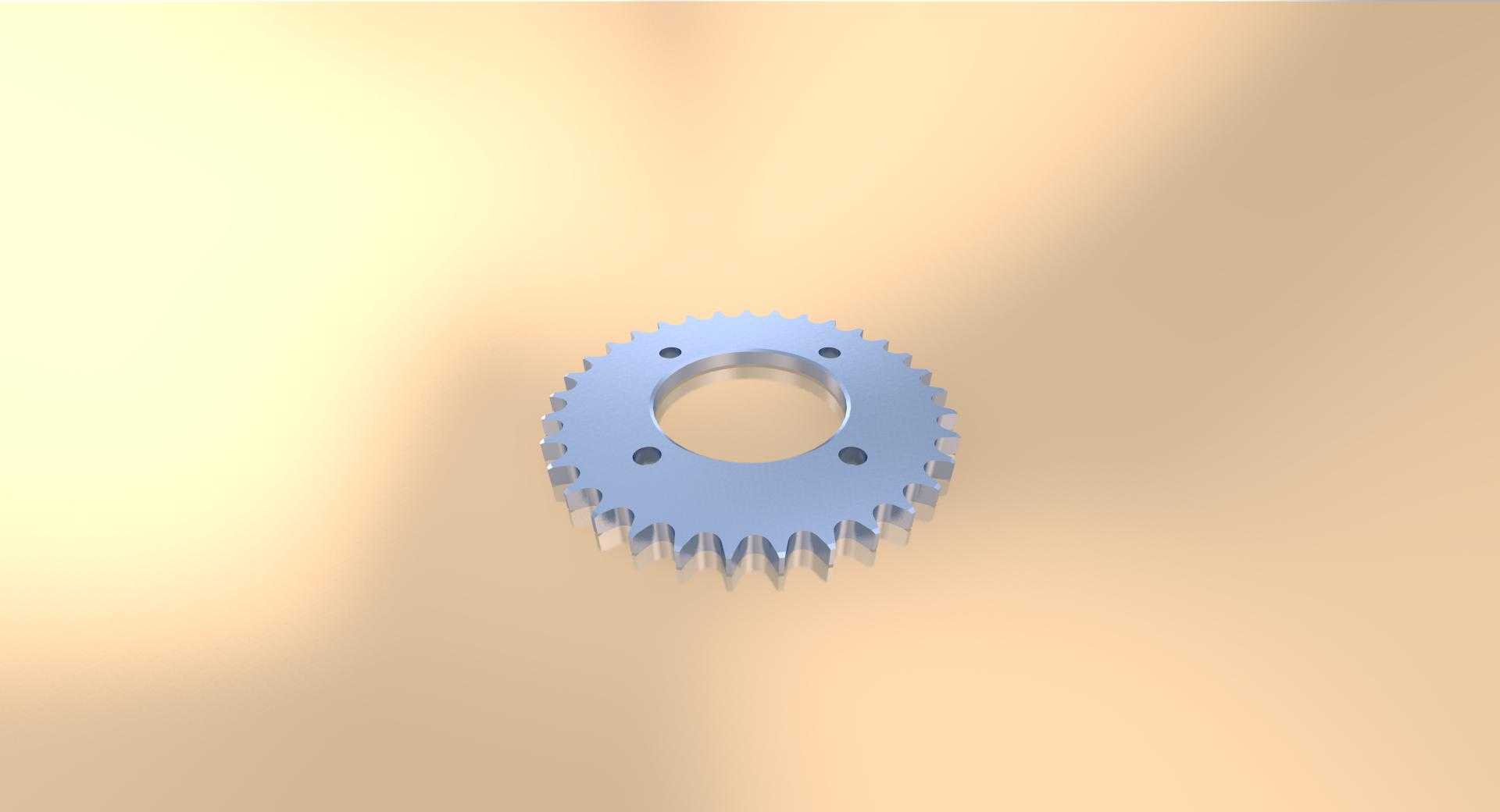

带M6安装孔33齿外径105链轮结构

　　在各类链传动工况的设备布局里，链轮是衔接动力输出端与从动负载的核心传动零件，这类带均布安装孔的链轮，常应用在轻工输送线、小型农机传动组、自动化分拣设备的动力传递环节，区别于无安装孔的焊接式链轮，带螺栓安装孔的结构不需要额外加工轮毂焊接位，能直接通过紧固件固定在对应安装法兰或轴端法兰盘上，装配环节的对中调整更便捷，后期维护更换时不需要做焊割作业，能大幅缩短产线停机维护的时长。从实际使用场景来看，这类33齿的链轮适配对应节距的标准传动滚子链，在常规的中低速传动工况下，齿部啮合的平稳性优于齿数更少的链轮，多边形效应带来的传动冲击更小，运行过程中链条的跳齿、脱链风险更低，适合输送负载波动不大、连续运行时长较长的传动工位。设计这类链轮的时候，

　　首先要匹配对应链条的节距、滚子外径参数确定齿形轮廓，齿槽的圆弧半径、齿顶圆直径、齿根圆直径都要严格贴合链传动的啮合公差要求，避免齿部与链节发生卡滞、过度磨损的问题。本次的链轮外径控制在105mm，内孔直径50mm，可直接适配直径50mm的轴端法兰或带台阶的输出轴，不需要额外加装轴套调整配合尺寸，四个均布的M6安装孔分布在节圆位置，孔位的位置度公差需要控制在合理范围内，保证安装时螺栓能顺利穿入，同时链轮端面与安装基准面的贴合度满足要求，避免运行时出现端面跳动过大、链条偏磨的问题。齿部的加工精度直接影响整套传动机构的使用寿命，建模时齿形的渐开线轮廓、齿侧间隙都要结合实际加工工艺预留余量，如果是采用线切割加工齿形，

　　轮廓的粗糙度要控制在合理区间，减少链条滚子与齿面的摩擦阻力；如果是采用铣削加工，要注意齿根位置的圆角处理，避免应力集中导致齿根断裂。从安装边界来看，这款链轮的轴向厚度要匹配对应链条的内节内宽，保证链条能完全嵌入齿部，不会出现轴向窜动刮碰侧边机架的问题，安装时要保证两轴的平行度公差，链轮的共面误差控制在允许范围内，否则运行过程中会出现链条侧边磨损、传动噪音增大的问题。在实际选型替换时，要先确认原有链轮的齿数、节距、安装孔位分布、内孔直径是否匹配，不能仅看外径参数就盲目替换，齿数差异过大会导致传动比变化，直接影响设备的运行速度与输出扭矩，安装孔位不匹配则需要重新打孔，会破坏链轮的整体结构强度，内孔尺寸不符则会出现配合过松或过紧的问题，

　　过松容易运行时晃动，过紧则装配困难甚至无法安装。日常运维中，这类链轮要配合定期的润滑保养，齿面与链条铰接位置涂抹适配的润滑脂，减少干摩擦带来的磨损，同时定期检查安装螺栓的预紧力，避免长期运行后螺栓松动导致链轮移位，还要观察齿面的磨损情况，当齿厚磨损量超过允许阈值时要及时更换，避免出现断齿、链条脱落引发设备故障。建模过程中，除了齿形的精准绘制，安装孔的沉头或通孔结构也要根据实际使用的螺栓类型确定，如果采用内六角圆柱头螺栓，要加工对应深度的沉头孔，保证螺栓头不突出链轮端面，避免运转时刮碰周边的防护结构或其他零部件，孔口位置要做倒角处理，去除加工毛刺，也方便装配时螺栓顺利导入。
