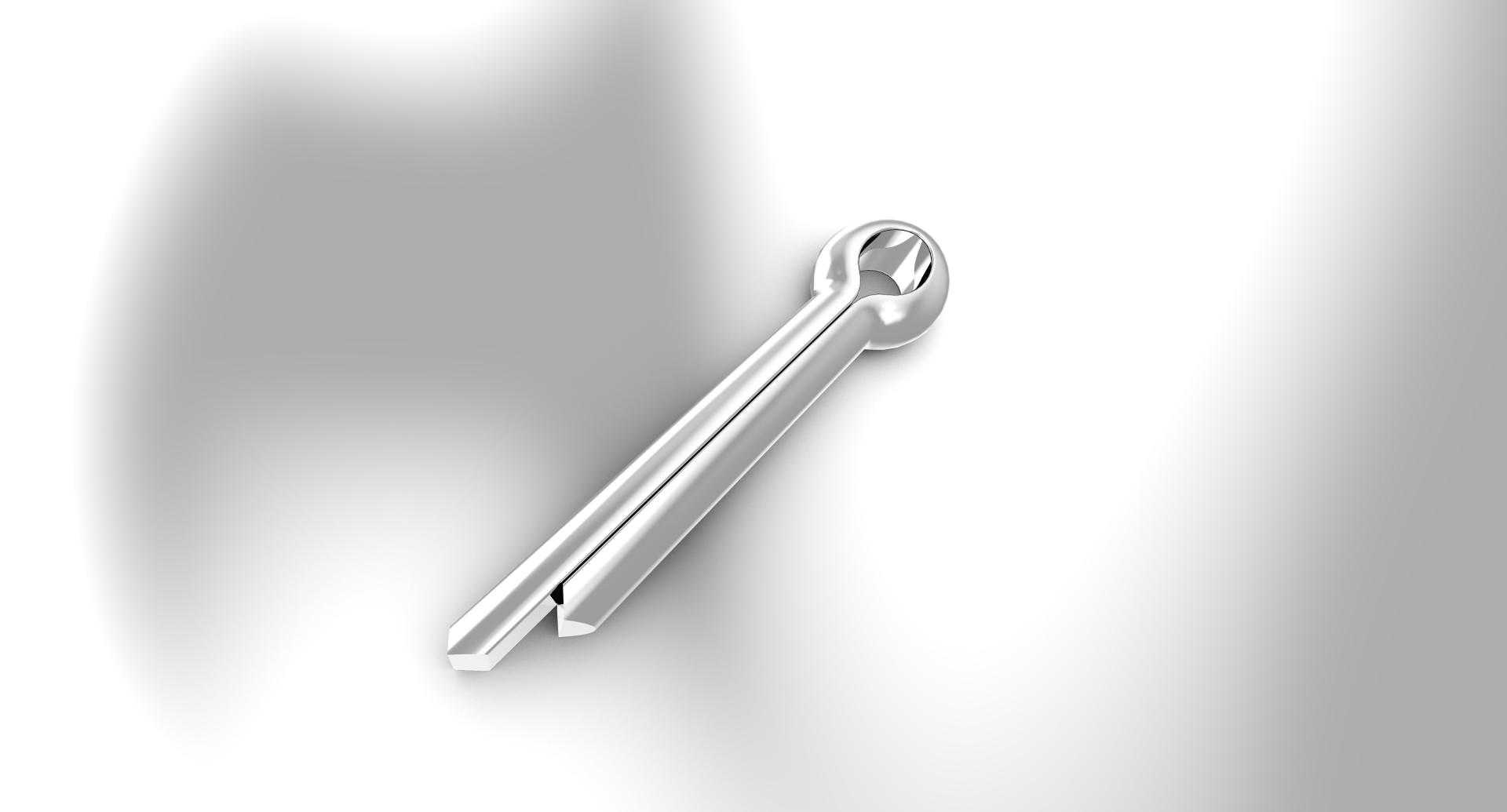

直径5毫米开口销紧固件三维结构

　　在各类机械装配场景中，这类直径5毫米的开口销是极为常见的防松连接件，日常设备运维、整机装配环节都能见到它的身影，从农用机械的轮轴定位、普通输送设备的销轴锁止，到小型机电产品的紧固件防脱，都需要依靠这类零件完成配套锁固。它的核心作用是穿过销轴、螺栓杆部的预制孔后，将尾部的两个分叉齿掰开弯曲，以此阻挡配套件轴向窜动，避免螺母或者销轴在设备振动、交变载荷作用下出现松脱移位，相比其他防松结构，它的拆装便利性极强，不需要专用工具，仅用尖嘴钳就能完成装拆，适合需要定期拆解维护的铰接部位。从结构设计来看，这个开口销采用半圆截面的金属线材弯折成型，头部是整圆的环形穿入端，杆部是两条平行的半圆截面支脚，其中一支脚的端部做了斜切收口处理，

　　方便装配时快速对准销轴上的通孔，减少穿入时的卡滞问题。设计时需要严格控制杆部的直径公差，保证和对应规格的销轴通孔间隙配合，既不能过松导致锁止后旷量过大，也不能过紧造成穿入困难，头部的环形结构内径要略大于杆部直径，避免穿入过程中头部卡滞在孔口位置。安装边界上，直径5毫米的开口销适配的销轴通孔直径一般在5.2-5.5毫米区间，配套使用的销轴直径通常在20-30毫米范围，装配时需要保证两个支脚穿过通孔后露出的长度不小于销体直径的三分之二，掰开的角度要控制在60-90度，既不能角度过小导致受振动后回弹松脱，也不能角度过大造成支脚过度弯折出现断裂隐患。在实际选型应用中，这类开口销不会单独作为承载件使用，主要承担防松限位的功能，

　　不能用来传递横向或者轴向的工作载荷，装配时要注意避开有相对运动摩擦的工作面，防止支脚被运动部件剐蹭变形失效。建模过程中需要重点还原半圆截面的杆部特征、头部的圆滑过渡结构，以及端部斜切的细节，这些细节直接影响后续装配干涉检查的准确性，如果忽略了半圆截面的特征，在做装配仿真时会错误计算销与孔的配合间隙，导致实际生产装配时出现穿入困难的问题。不同工况下选用的开口销材质有区别，普通户外设备一般选用镀锌碳钢材质防腐蚀，有高强度要求的场合会选用不锈钢材质，避免反复拆装后出现支脚断裂的问题，在做整机三维布局时，要提前预留出开口销尾部掰开的操作空间，不能被周边的结构件挡住，否则现场装配时无法完成支脚弯折操作，会直接影响装配效率。
