M20规格内螺纹吊环连接紧固件

　　做设备结构设计快十二年，经手的起吊连接类零件少说也有上百种，M20内螺纹吊环这类零件看着结构简单，真要用到工况里，每一处尺寸细节都得抠到实处，不然轻则安装卡滞，重则起吊时出安全事故。先从实际应用场景说，这类吊环螺母最常出现在中小型机电设备的整机吊装工位，比如功率在15kW到30kW区间的卧式离心泵、中型齿轮减速电机、重量在200kg到500kg区间的非标自动化机架，还有车间里的小型焊接工装夹具转场吊运，都会在设备主体的安装基座上预留对应规格的螺纹孔，拧入这类吊环来配合卸扣、钢丝绳完成起吊作业；除此之外，一些需要频繁开合的重型检修门、高空管廊的管线固定吊点，也会用到同规格的吊环做受力连接，只是不同工况下对吊环的载荷冗余要求会有区别。

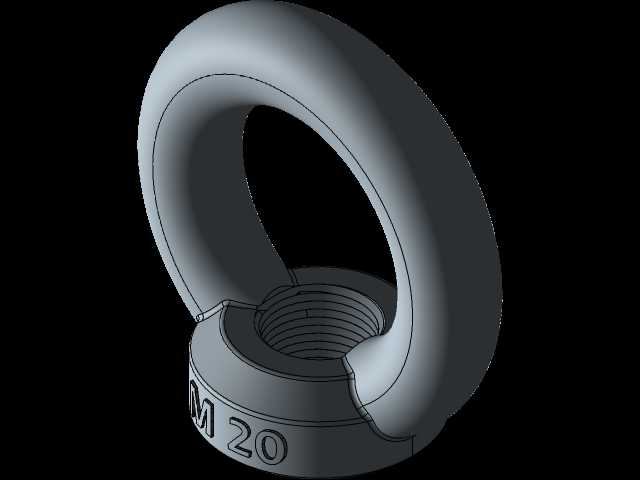

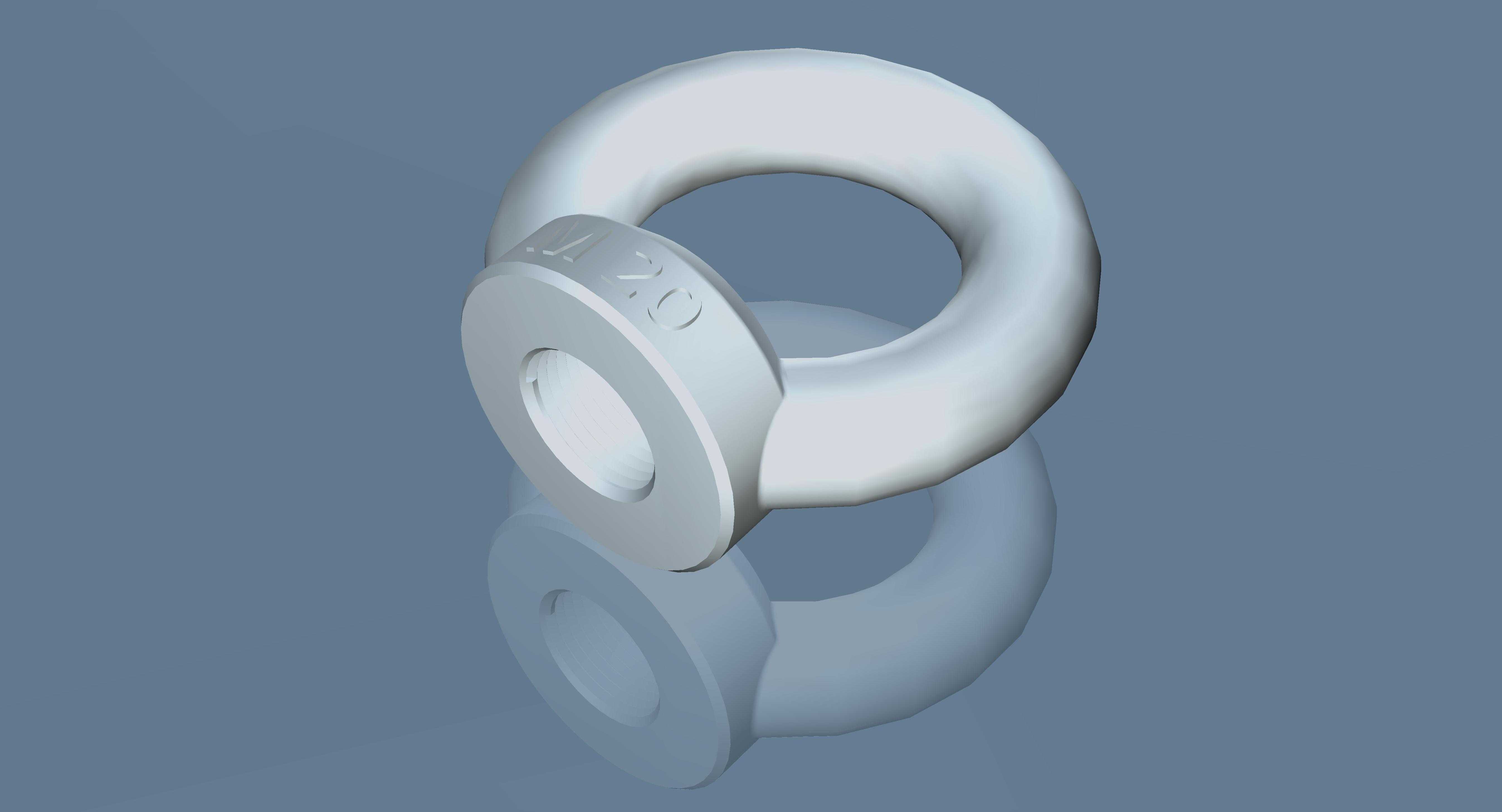

　　说回这个零件本身的功能特性，它和外螺纹吊环螺栓的核心区别是连接形式，内螺纹结构不需要在被吊件上加工贯穿孔，只需要在基体上攻出对应深度的M20内螺纹就能完成安装，对于壁厚不足、无法穿装螺栓的薄壁安装基座来说适配性更好。整个零件分为两个核心受力段，一端是封闭的环形吊耳，用来穿入卸扣或者吊绳，环体的截面做了等强度的圆弧过渡，没有尖锐的棱角，避免起吊时钢丝绳被锐角切割出现断丝风险；另一端是带内螺纹的圆柱基座，基座和环体衔接的位置做了大圆角的应力释放结构，不会出现直角衔接处的应力集中问题，这也是很多新手建模时容易忽略的点，要是直接把环体和基座直角拼接，有限元分析的时候这个位置的应力值会比圆角结构高出40%以上，实际受拉时很容易从衔接处断裂。

　　设计这类零件的时候，首先要卡准安装边界尺寸，M20规格的内螺纹，有效啮合深度不能低于25mm，不然螺纹啮合牙数不足，受拉时容易滑牙；基座的外径要做到36mm到38mm之间，既保证螺纹周边有足够的壁厚承受径向张力，也不会因为外径过大和周边的安装结构产生干涉。环形吊耳的内孔净宽要留到32mm以上，能顺利穿入额定载荷1t的弓形卸扣，毕竟M20规格的吊环额定工作载荷一般在0.8t到1t区间，留够卸扣的安装空间才能保证吊具连接顺畅。环体的截面直径不能小于16mm，按照Q235材料的抗拉强度核算，这个截面尺寸才能满足额定载荷下3倍以上的安全冗余，要是做细了，起吊时环体受拉变形的风险会陡增。另外基座的下端面要做平整的贴合面，粗糙度控制在Ra6.3以内，安装时能和被吊件的安装面完全贴合，不会出现倾斜受力的情况，要是贴合面不平，吊环受拉时会产生附加的弯曲应力，实际承载能力会打对折都不止。

　　建模的时候还要注意几个细节，内螺纹的入口处要做1×45度的倒角，方便拧入的时候对中，也能避免螺纹入口处的毛刺刮伤外螺纹的牙顶；环体和基座衔接的圆角要做完全的相切过渡，不能出现建模时的碎面或者棱边，不然后续做有限元应力分析的时候会出现应力奇异点，没法得到准确的应力结果；整个零件的所有外露棱边都要倒R0.5到R1的圆角，一方面是去除加工后的锐边毛刺，避免安装时划伤操作人员，另一方面也能减少热处理或者受力时的裂纹萌生点。实际选型使用的时候，还要注意这类吊环的受力方向，它的最优受力方向是沿螺纹轴线的垂直受拉，要是侧向斜拉，环体和基座的衔接处会承受额外的弯矩，承载能力会大幅下降，所以设计安装点位的时候，要尽量保证起吊时吊环的受力方向和螺纹轴线重合，必要时可以搭配铰接式的吊环结构，但对于固定方向的起吊点位，这种一体式的内螺纹吊环结构更简单，成本也更低，安装维护都更方便。
