M20规格吊环连接紧固件三维结构

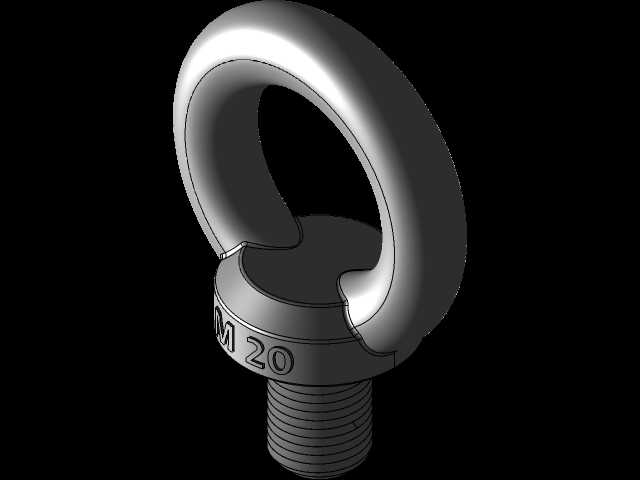

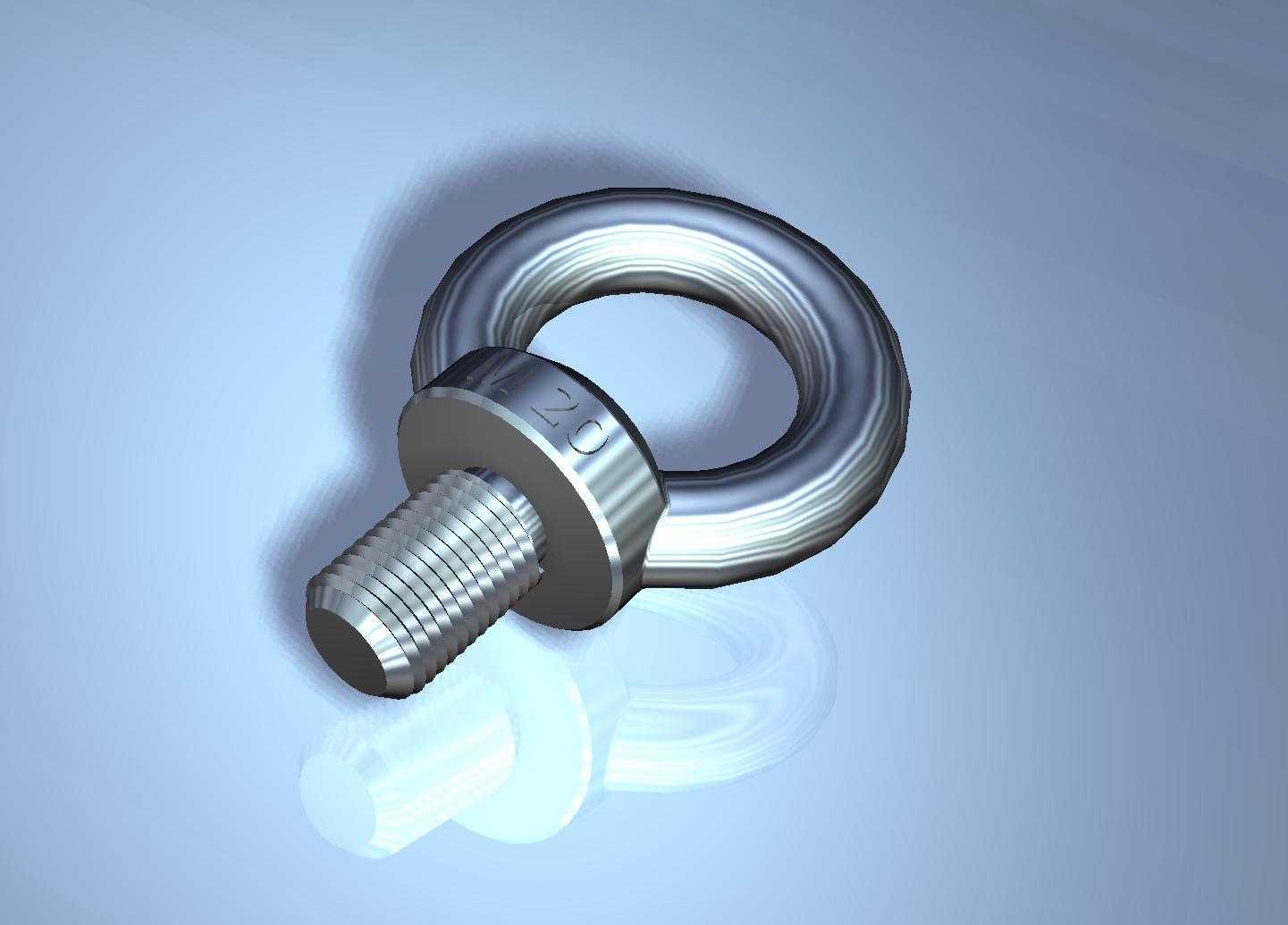

　　在起重吊装、机电设备安装、户外钢结构固定、舞台桁架搭建等场景里，这类带环形头部的螺栓是非常常见的受力连接件，很多现场施工人员会直接叫它吊环螺丝，核心作用是在被固定结构上提供一个可靠的绳索、吊具、缆绳挂接点，避免临时焊接吊点带来的应力集中、焊后脱落风险。从结构设计逻辑来看，这款M20规格的产品没有做多余的花哨结构，整体分为两个核心功能段：一端是标准公制外螺纹段，另一端是封闭的环形吊耳，中间通过一体式锻造的法兰台肩做过渡，没有拼接焊缝，从根源上避免了焊接部位在交变载荷下开裂的问题。很多新手建模的时候容易忽略螺纹段和环部衔接位置的圆角过渡，实际工程里这个位置是应力集中高发区，如果做直角衔接，

　　额定载荷下的应力峰值会比带R角过渡的结构高40%以上，很容易在起吊瞬间出现断裂隐患，所以建模时这个过渡圆角的尺寸需要匹配螺纹公称直径，不能随意缩小。螺纹段采用的是标准粗牙公制螺纹，适配常规M20规格的螺母以及预制螺纹孔，安装时不需要额外定制配套连接件，现场施工时直接用普通扳手拧动法兰台肩下方的六方或者直接卡持环部就能完成紧固，不需要额外做特殊工装。环形吊耳的内孔尺寸经过匹配设计，能够顺利穿过常规规格的卸扣、钢丝绳套，不会出现孔径过小导致吊具无法穿入，或是孔径过大导致连接间隙过大、起吊时出现晃动偏移的问题。很多人在选型时会误以为只要螺纹规格对就能通用，实际上这类吊环螺栓的安装有明确的边界要求：拧入螺纹孔的深度必须达到螺纹公称直径的1.

　　2倍以上，才能保证螺纹啮合面有足够的承载能力，避免受力时螺纹滑牙脱出；安装接触面必须平整，法兰台肩要完全贴合被连接件表面，不能有倾斜，否则环部受拉时会产生附加弯矩，大幅降低实际承载能力。在设备长期固定的场景里，比如户外光伏支架的缆风绳固定点、大型配电柜的吊装预留点、重型工业门的配重挂接点，这类一体式吊环螺栓比焊接吊点的通用性更强，后期维护时可以直接拆卸更换，不会破坏主体结构的母材。建模过程中，环形部分的截面采用圆形截面设计，相比异形截面能够让吊具接触时的受力更均匀，不会出现棱边切割钢丝绳、卸扣的问题，减少吊具的磨损速度；环部和螺纹段的同轴度也需要严格控制，如果同轴度偏差过大，安装后环部会出现偏斜，受力时载荷方向和螺栓轴线不重合，

　　容易产生弯曲应力，导致螺栓断裂。在起重作业场景中，这类螺栓只适合承受沿螺栓轴线方向的直拉载荷，不能承受大角度的斜拉载荷，更不能作为撬点使用，很多现场事故都是因为斜拉、侧向受力导致环部变形或是螺栓断裂，所以在结构设计时，如果安装位置存在斜向受力的可能，需要搭配万向吊环使用，而不是直接用这种固定式吊环螺栓。从加工工艺角度，这类零件一般采用整体模锻成型，之后再进行螺纹加工、表面镀锌处理，建模时需要预留足够的加工余量，尤其是螺纹段的尺寸要符合公制螺纹的公差要求，不能直接按理论牙型建模不考虑公差，否则生产出来的零件会出现无法拧入配套螺纹孔的问题。表面处理的层厚在建模时也需要考虑，避免镀锌后尺寸超差，导致安装时台肩无法贴合。很多三维建模初学者在做这类零件时，会把环部做成正圆形的理想结构，实际上为了脱模方便，模锻生产的环部会有微小的拔模斜度，同时合模面会有极薄的飞边预留位，不过在装配建模时这些细节可以简化，只要保证核心安装尺寸、受力结构的尺寸准确即可，不需要过度纠结非配合面的微小工艺细节。在做整机装配时，这类吊环螺栓的安装位置需要预留足够的操作空间，保证扳手能够顺利拧动，同时环部周围要留出足够的空间穿入吊具，不能和周边的结构件发生干涉，很多新手做布局时只考虑螺纹孔的位置，忽略了环部的转动空间，导致现场安装时吊环拧到位后环部被周边结构挡住，无法穿入钢丝绳。
