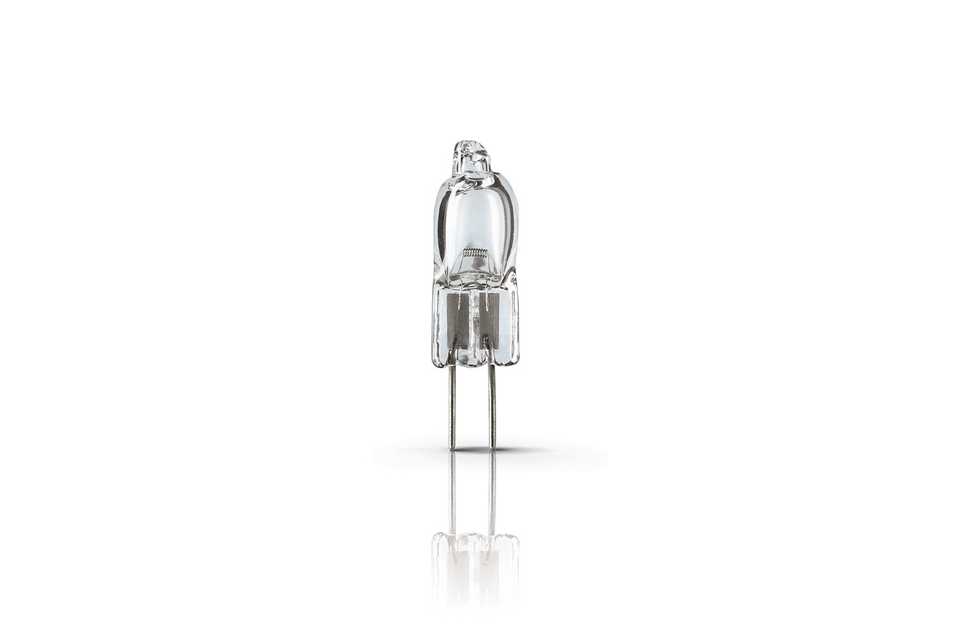

飞利浦G4插脚6V10W卤素无反射灯珠

　　在光学检测设备、小型投影装置、医疗内窥照明、精密仪器指示光源这类对光束指向性、显色一致性有严苛要求的场景里，这类小功率插脚卤素灯珠至今仍是不可替代的光源选项，不少做设备升级、旧机光源替换的结构工程师，在建模选型阶段都会优先找对应参数的灯珠三维模型做装配校核，避免后期装灯时出现插脚干涉、泡壳与周边结构距离不足导致的过热问题。

　　这款灯珠采用标准G4双插脚结构，两个金属插脚平行排布，插脚中心距严格控制在4mm，插脚直径0.65mm，有效插合长度8mm，建模时已经把插脚的倒角、根部与泡壳衔接的应力过渡结构做了还原，装配时只要在灯座上预留对应直径的插装孔，孔位中心距偏差控制在±0.1mm以内，就能实现顺畅插装，不会出现插脚弯折、接触不良的问题。泡壳部分采用透明石英玻璃吹制成型，整体为细长椭圆柱造型，最大外径10mm，泡壳总长度（不含插脚）22mm，泡壳顶端做了圆弧收边，没有尖锐棱角，建模时还原了石英玻璃的壁厚结构，壁厚均匀控制在0.8mm，做热仿真分析时可以直接赋予石英材质参数，模拟点灯时的热量传导路径。泡壳内部的灯丝采用双螺旋绕制结构，精准固定在泡壳的光学中心轴线上，灯丝的支撑钼丝也做了等比例还原，这部分结构直接决定了出光的均匀性，无反射灯的设计核心就是取消了泡壳内部的反光涂层，依靠灯丝本身的精准定位实现360°全向出光，不会因为反光层老化出现光斑偏移、亮度衰减不均的问题。

　　从实际使用的角度看，这类灯珠的额定工作电压为6V，额定功率10W，点灯时灯丝色温稳定在3000K左右，显色指数能达到100，和自然光的显色表现完全一致，在对色彩还原度要求高的印刷品检测、病理切片观察场景里，不会因为光源显色偏差导致检测结果误判。和同规格的LED灯珠相比，卤素灯珠的光谱是连续光谱，没有蓝光尖峰，长时间近距离观察不会产生视觉疲劳，而且点亮即达额定亮度，没有启动延迟，也不存在LED灯珠常见的光衰频闪问题，在高速摄影补光、光学传感器触发光源这类需要瞬时响应的场景里适配性更好。

　　做结构设计时要注意，这类灯珠工作时泡壳表面温度能达到200℃以上，建模时要在泡壳周边预留至少3mm的空气对流间隙，周边的固定结构尽量选用耐温150℃以上的PBT或者陶瓷材质，不要用普通ABS材质直接贴合泡壳，避免长期高温下出现结构变形。灯座的插脚接触片要选用弹性铜片，表面做镀镍处理，保证接触电阻稳定，避免因为接触不良导致插脚打火、灯座烧蚀。另外这类灯珠的泡壳是石英材质，安装时不要直接用手触碰泡壳表面，手上的汗渍会在高温下碳化附着在泡壳内壁，导致局部透光率下降，出现局部过热炸泡的问题，建模时如果要做安装示意动画，可以把这部分操作注意事项融入装配流程里。

　　从三维建模的细节处理来看，这款模型还原了泡壳底部与插脚衔接的压封结构，这部分是卤素灯的密封核心，压封处的玻璃与金属插脚实现了气密性封接，内部填充的卤素气体不会泄漏，保证灯珠的使用寿命能达到额定的2000小时。压封处的外形做了扁平化处理，宽度7mm，厚度3mm，设计灯座的避让槽时要对应这个尺寸做预留，不要让压封处承受额外的装配应力，否则长期冷热交替下容易出现封接处开裂漏气的问题。灯丝的引出线与插脚的焊接点也做了结构还原，焊接点位于压封结构内部，不会暴露在外，避免点灯时焊点氧化导致接触电阻变大。

　　在设备集成时，这类灯珠的供电要采用隔离式低压直流电源，不要直接用市电阻容降压供电，避免出现触电风险，同时供电回路里要串联合适的保险管，当灯珠短路时能及时切断电源，保护设备的主控电路。如果是在震动较大的设备上使用，比如车载检测设备、移动探伤设备，灯座要增加弹性减震结构，避免灯丝在高频震动下出现断丝问题，建模时可以在灯座与设备安装板之间增加硅胶减震垫的结构，减震垫厚度控制在2mm左右，硬度选邵氏40度的硅胶，既能缓冲震动，又不会因为过软导致灯珠位置偏移影响光路。
