起重作业用锻造吊钩结构设计

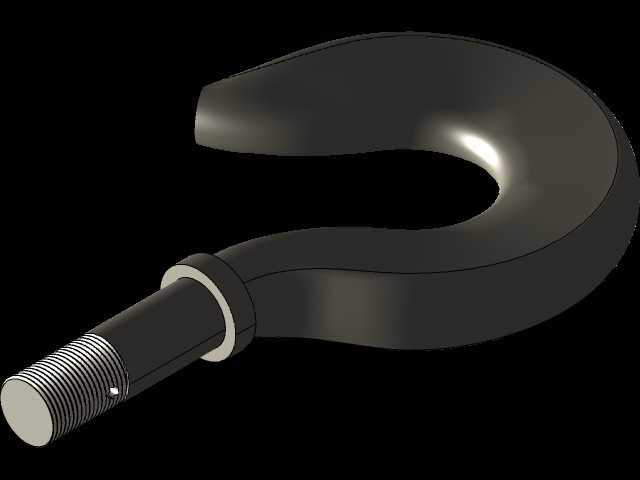

　　在工矿企业的物料转运、重型设备安装、港口货场装卸、建筑构件吊装等场景中，吊钩是直接承载吊重的核心受力构件，其结构合理性直接决定起重作业的安全冗余，也是起重设备日常维保、载荷校验的核心检查部件。这个吊钩的结构设计完全围绕起重作业的实际受力工况展开，钩身采用平滑过渡的大曲率弯弧结构，没有突变的直角或锐角棱边，避免起吊过程中钢丝绳、吊装带在钩身弯折处出现应力集中割损，同时弯弧的曲率半径经过受力校核，能让吊索具的载荷均匀分散到钩身整个承载弧段，不会出现局部载荷过载的情况。钩身顶端的直杆段加工有连续的梯形外螺纹，用于和吊钩横梁的螺母配合实现装配固定，螺纹段下方设计有一圈凸起的定位轴肩，装配时轴肩端面可以顶紧横梁的安装端面，

　　既可以控制螺纹旋入的深度，保证螺纹啮合长度满足额定载荷下的抗拉强度要求，也能承受起吊瞬间的轴向冲击载荷，避免螺纹段受冲击出现滑牙失效。直杆段靠近螺纹末端的位置加工有横向的销孔，装配完成后可以穿入开口销或者止动垫片，防止作业过程中螺母受吊钩转动、载荷晃动影响出现松脱，这个细节是起重安全规范里明确要求的防脱结构，设计时完全贴合现场作业的安全校验要求。从安装边界来看，这个吊钩属于单钩结构，适配中小额定起重量的桥式起重机、门式起重机、汽车吊等设备的起升机构，安装时需要配合吊钩横梁、推力轴承、滑轮组组件共同组成完整的吊钩组，钩身直杆段的直径与横梁安装孔的公差配合采用间隙配合，保证吊钩在起吊过程中可以随吊重的重心自动转动调整角度，

　　避免吊索具出现拧扭打结的情况。钩身的截面采用椭圆形的变截面设计，在钩身弯弧的最内侧也就是受拉应力最大的位置，截面厚度最大，往钩尖方向截面厚度逐步平滑减小，这种变截面设计既可以保证危险截面的抗拉强度满足额定起重量下的安全系数要求，也能合理控制吊钩的整体自重，降低起升机构的无效载荷。钩尖部分做了向内的小角度收边，这个结构可以防止作业过程中吊索具从钩口意外滑出，实际使用时还需要额外加装弹簧式防脱棘爪，和钩尖配合形成封闭的吊索容纳空间，不过吊钩本体的钩尖角度已经预留了防脱棘爪的安装间隙，不需要后期额外加工修改。在设计建模过程中，所有的过渡圆角都做了连续曲率处理，没有出现建模时的碎面、尖角，因为起重吊钩属于锻造加工的部件，

　　平滑的曲面结构既符合锻造工艺的拔模、成型要求，也能避免热处理过程中因为尖角处的应力集中出现淬火裂纹，同时后期做磁粉探伤、超声波探伤的时候，平滑曲面也更方便检测人员排查表面和内部的锻造缺陷。从实际使用的角度出发，这个吊钩的钩身开口尺寸经过优化，既可以容纳大直径的钢丝绳索具、宽体吊装带，也不会因为开口过大导致钩身的有效承载截面被削弱，日常维保的时候，检查人员可以直接沿着钩身的弯弧面检查有没有出现塑性变形、裂纹，曲面没有多余的凸起或凹槽，不会藏污纳垢，也方便定期涂抹防锈油脂做防腐处理。不同于双钩结构适配大吨位起重场景，这种单钩结构的作业适用性更广，不管是车间内的精密设备吊装转运，还是室外工地的钢筋、模板吊装，或者是仓库内的重型货箱装卸，都可以通过更换不同额定载荷的同结构吊钩适配对应的起重量，而且结构简单，加工、维保、更换的成本都比较低，是目前中小吨位起重设备上应用最普遍的吊具结构。建模时的尺寸链完全围绕实际装配需求设置，螺纹段的长度、定位轴肩的直径、销孔的位置、钩身的曲率半径、钩尖的内收角度这些参数，都和实际通用型起重吊钩的行业标准尺寸对齐，不管是做结构受力仿真验证，还是做加工工艺的数控编程，或者是用于起重作业的实训教学演示，这个模型的结构还原度都能满足使用需求，不会出现和实际产品结构脱节的问题。
