工业重载万向脚轮总成结构设计方案

　　在各类需要频繁移位的工业及民用设备底部，脚轮是承担承重与移动功能的核心执行部件，这款万向轮总成的设计，首先围绕全向转向的核心需求展开，区别于定向轮仅能沿固定轴向行进的特性，万向结构允许轮体绕垂直安装轴做360度回转，可适配任意方向的推力调整行进路线，无需额外设置转向辅助结构，大幅降低设备移位时的操作阻力。从实际应用场景来看，这类脚轮的适配范围覆盖极广，商超场景下的购物车、办公场景下的可移动座椅、医疗场景下的护理病床与转运推车、工业生产场景下的物料周转车、轻型移动工作台、可移位设备机架，都需要依靠这类万向脚轮实现灵活移位，尤其是在狭窄通道内调整设备位置时，万向结构的转向优势会被充分放大，不需要预留大半径的转向空间，就能完成设备的位置调整与对位。

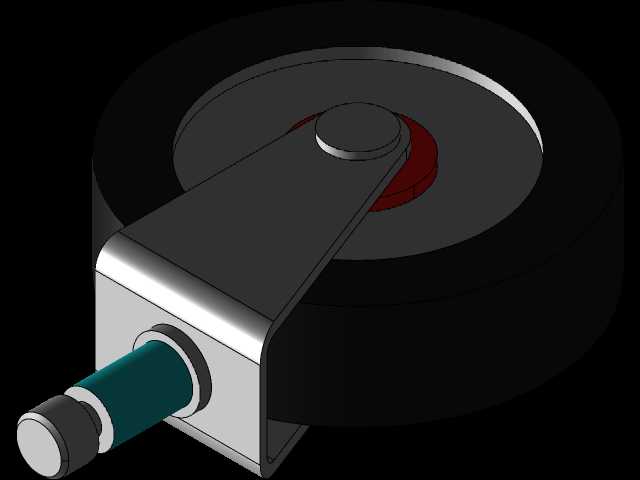

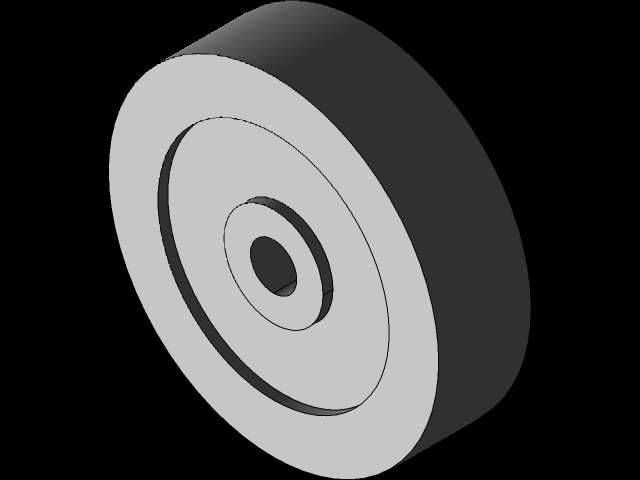

　　从功能特性层面拆解，这款万向轮总成采用分体式结构设计，轮体部分选用耐磨橡塑材质作为外圈接触层，内部搭配刚性支撑轮芯，既保证轮面与地面接触时具备足够的缓冲性能，避免硬质轮面划伤环氧地坪、瓷砖、实木地板等各类铺装地面，又能通过刚性轮芯承担额定载重，避免长期承重后轮体出现塑性形变导致转动卡滞。支架部分采用冲压成型的金属托架，轮轴与支架之间设置转动衬套，减少轮体转动时的摩擦阻力，同时避免金属部件直接接触产生的异响与磨损。顶部的安装杆采用阶梯轴结构，插入设备底部的安装套管后可通过紧固件锁止，安装杆与转向支架之间设置推力轴承结构，承载垂直方向的载荷同时，保证转向动作顺滑无卡滞，即使在满载状态下，也能轻松推动设备转向，不会出现转向咬死、需要撬动才能调整方向的问题。

　　设计过程中，首先需要明确安装边界的尺寸约束，顶部安装杆的直径需要匹配通用设备脚轮安装座的标准孔径，安装杆的伸出长度需要适配不同厚度的设备底板，保证锁止后支架与设备底板之间预留足够的转向间隙，不会在轮体转向时剐蹭设备底部结构。轮体的直径选择需要兼顾通过性与安装高度，直径过小的轮体在越过地面缝隙、小尺寸障碍物时容易卡滞，直径过大则会抬升设备整体的底部高度，影响设备放置的稳定性，同时会增加支架的受力力臂，降低整体承重能力。这款轮体的宽度经过针对性优化，在保证接地面积足够、降低单位面积地面压强的同时，不会因为轮面过宽导致转动阻力过大，推动时需要施加更大的水平推力。

　　转向支架的折弯角度经过反复校核，保证轮体在转向到任意角度时，支架的两侧边缘都不会与轮面发生摩擦，同时支架的下部开口尺寸略大于轮体直径，预留足够的间隙容纳杂物，避免地面缠绕的线头、碎屑卡入支架与轮体的间隙中导致轮体卡死。轮轴的固定方式采用防松结构，避免长期颠簸震动后轮轴松脱，引发轮体脱落的安全隐患。顶部的缓冲胶套结构可以吸收设备移动过程中产生的竖向震动，尤其是在经过地面接缝、小高度落差时，缓冲结构可以过滤大部分冲击载荷，既避免震动传递到设备上部影响搭载的精密部件，也能减少轮体与支架受到的瞬时冲击，延长整体使用寿命。

　　在实际选型匹配时，需要根据设备的满载总重核算单轮的承重冗余，通常四个脚轮搭配使用时，需要考虑地面不平整导致的三点着地工况，单轮额定承重需要达到设备总重的三分之一以上，才能保证长期使用的可靠性。同时需要根据使用场景的地面材质选择对应的轮面材质，在粗糙的水泥地面使用时，可以选用硬度稍高的轮面材质提升耐磨性能，在精装修地面使用时则选用稍软的橡塑材质避免地面划伤。这款万向轮的结构设计充分考虑了通用互换性，安装尺寸符合行业通用标准，可以直接替换同规格的老旧损坏脚轮，不需要对设备底部的安装结构做额外修改，维护替换的成本极低。轮体的转动阻力经过优化，即使在满载状态下，单人也可以轻松推动重型设备移位，不需要额外借助搬运工具，大幅提升物料转运与设备调整的作业效率。
