机动车车轮拆卸专用拉具结构设计

　　在机动车售后维修、底盘拆解、轮毂轴承更换的作业场景中，车轮总成与车桥安装螺柱的配合往往因长期行驶中的泥水侵蚀、氧化锈蚀、交变载荷压紧出现粘连，徒手或普通撬棍拆卸极易损伤螺柱螺纹、轮毂安装面，甚至造成轮辋变形，这款车轮拉具就是针对这类痛点设计的专用拆卸工装。

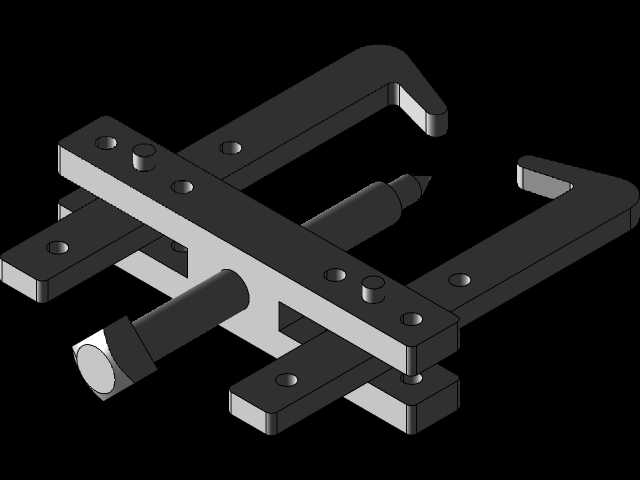

　　整套构件的核心受力框架采用对称式双钩臂结构，两根带弯钩的竖向臂通过横向横梁上的通槽实现间距可调，适配不同节圆直径的车轮安装孔位，调整到位后通过横梁上的紧定螺钉锁死臂体位置，避免施力过程中臂体滑移脱钩。横梁中部加工有同轴的内螺纹通孔，与中心的施压螺杆配合，螺杆顶端为标准六角头结构，可适配普通棘轮扳手、套筒扳手施加扭矩，底端为锥形顶尖，作业时顶尖直接顶在车桥端部的中心定位孔内，保证施力轴线与车轮安装轴线完全重合，避免偏载造成的螺柱弯曲、受力不均问题。

　　从结构设计逻辑来看，这套拉具没有采用复杂的液压或气动助力结构，完全依靠纯机械螺旋副实现牵引力输出，一方面能在无气源、无电源的户外救援、路边维修场景下直接使用，另一方面纯机械结构的故障率极低，日常维护仅需定期给螺纹副涂抹润滑脂即可，无需密封件、动力源的配套维护，非常适合维修班组随车配备。钩臂的弯钩部分做了加厚处理，弯钩内侧加工有与车轮轮辋边缘贴合的圆弧过渡面，接触位置不会出现尖锐棱角刮伤轮辋涂层，同时弯钩的开口深度覆盖了绝大多数乘用车、轻型商用车的轮辋翻边厚度，作业时不需要额外加装垫块就能实现可靠勾挂。

　　安装边界方面，两根钩臂的可调间距覆盖了从12英寸小型乘用车车轮到22英寸轻型货车车轮的安装孔节圆范围，中心螺杆的有效行程足够将粘连的车轮总成从螺柱上完全顶出，不需要中途多次调整钩臂位置。横梁的截面尺寸经过受力校核，在螺杆施加额定扭矩的情况下，横梁的弯曲变形量控制在弹性变形范围内，不会出现永久变形导致的精度失效，钩臂上的长槽结构与横梁的配合间隙控制在0.2mm以内，既保证调整时的滑动顺畅，又不会出现过大的旷量导致施力时的偏摆。

　　实际作业时，操作人员先根据车轮安装孔的位置调整两根钩臂的间距，将弯钩勾住轮辋的内侧加强筋位置，转动中心螺杆让顶尖顶住车桥中心孔，确认三个接触点完全贴合无虚位后，使用扳手逐步均匀拧紧螺杆，螺旋副的推力会通过横梁传递到两根钩臂上，沿轴线方向将车轮总成平稳拉出，整个过程中施力方向始终与轮轴同轴，不会对安装螺柱产生侧向剪切力，能有效保护螺柱螺纹、轮毂轴承的配合面，相比传统撬棍多点撬动的作业方式，拆卸效率提升60%以上，同时能完全避免野蛮操作造成的零部件损伤。

　　这套拉具的所有受力构件均采用合金结构钢加工，钩臂和横梁经过调质处理提升强度与韧性，螺杆表面做了发黑防锈处理，适应维修车间多油污、多水汽的作业环境，长期使用不会出现锈蚀卡滞的问题。整体结构没有易损易耗件，除了螺纹副正常磨损外，整套工装的使用寿命能覆盖维修班组数年的日常作业需求，是机动车底盘维修工位必备的专用工装之一。
