斯蒂尔森管钳式活动扳手结构设计

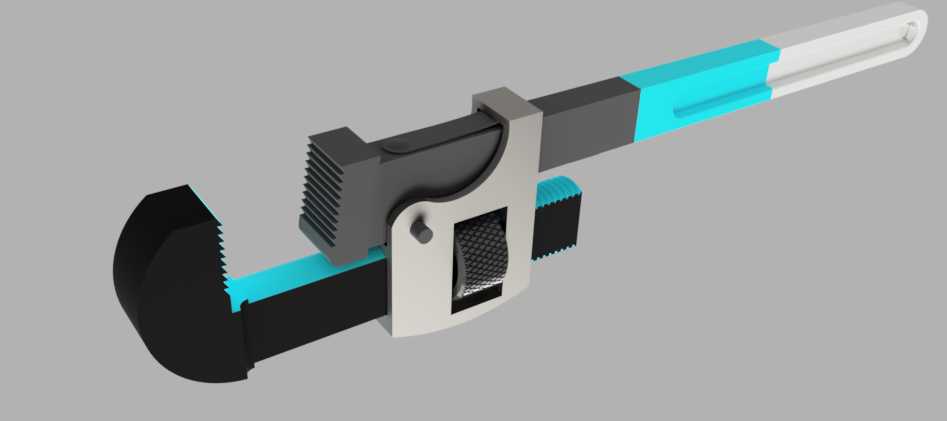

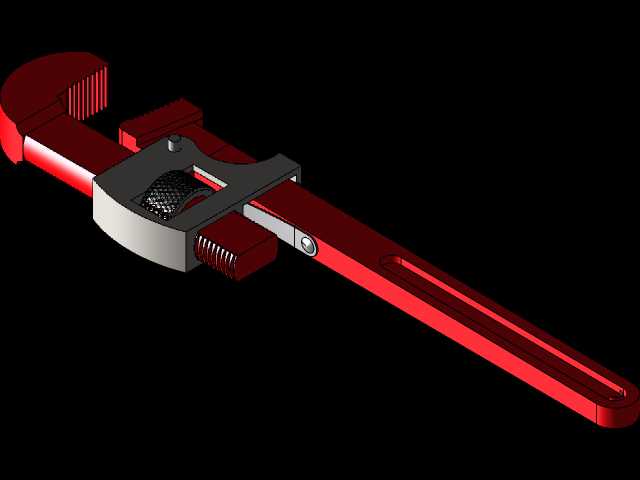

　　在油气长输管线现场抢修、建筑给排水管路安装、工矿设备管路维护这类作业场景里，管钳类扳手是管路拆装作业里无法替代的手持工具，区别于普通固定开口扳手，这类带锯齿钳口的活动扳手能适配不同外径的圆形管件，靠钳口的咬合齿嵌入管件表层提供足够的扭转摩擦力，不会像普通光滑钳口那样在大扭矩施力时出现打滑滑脱的问题。这款斯蒂尔森结构的活动扳手，整体采用分体式装配结构，没有采用一体铸造成型的老式方案，把固定钳体、活动钳身、调节螺母、手柄套、锁紧弹片几个核心部件拆分为独立加工单元，既降低了单个零件的加工难度，也方便后期易损件的更换，比如钳口锯齿磨损后只需要更换对应的钳头块，不需要整体报废整把扳手，能有效降低一线作业的工具损耗成本。从功能设计逻辑来看，

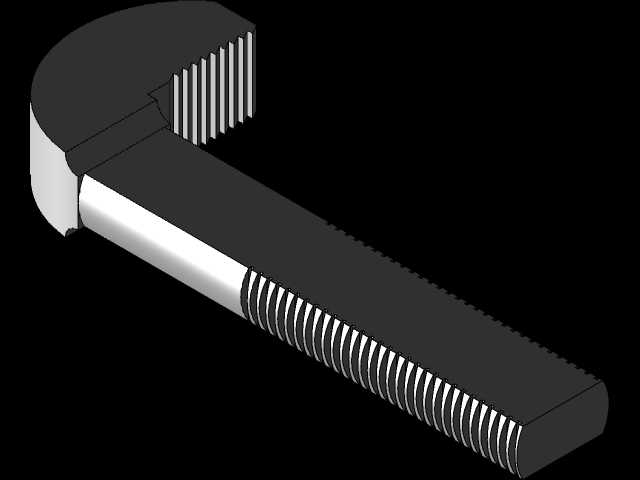

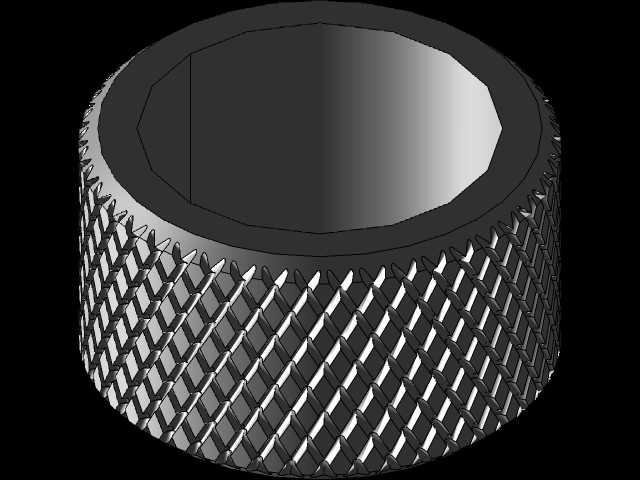

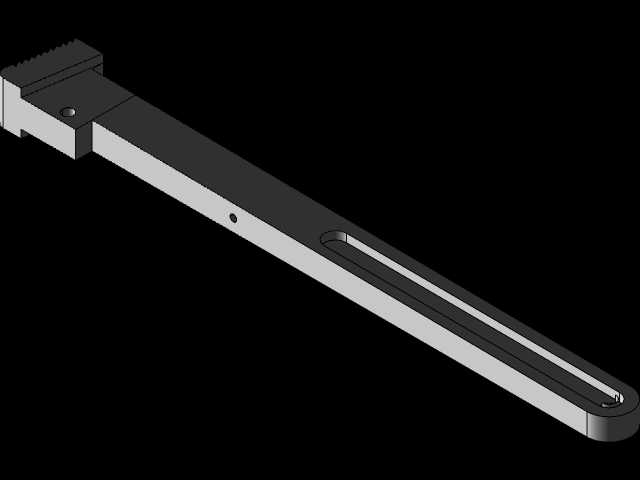

　　钳口的开合调节靠嵌在固定钳身槽内的调节螺母实现，转动调节螺母时，活动钳身会沿着固定钳身的导向燕尾槽做直线位移，能连续调整开口尺寸，覆盖从细口径仪表管到常规中等口径输送管的夹持需求，钳口的咬合齿做了硬化处理，齿形采用不对称的锐角设计，正向施力扭转管件时齿尖会牢牢卡入管件外壁的氧化层或者镀层，反向回退时齿面会顺着施力方向轻微滑开不会咬死管件，既保证大扭矩输出时的夹持可靠性，也能避免拆完管件后钳口和管件卡滞无法取下的问题。手柄部分采用了包胶结构设计，金属手柄芯部做了贯通的减重孔，外层包覆的防滑胶层做了凹凸的防滑纹理，冬季低温环境下作业时不会像全金属手柄那样冻手，沾了油污或者水的时候也能保证握持摩擦力，不会出现施力时手打滑的情况。

　　从安装边界和尺寸适配来看，这款扳手的整体长度按照常规手动施力的力矩需求设计，钳身最大开口状态下，整体的外轮廓不会和管路周边的密集排布管线、墙面或者设备壳体发生干涉，在狭窄的管井、设备夹层这类操作空间受限的场景里，也能正常完成扳转动作，不需要额外预留过大的操作空间。固定钳身的导向槽和活动钳身的配合面做了间隙优化，长期使用出现磨损后，可以通过尾部的锁紧弹片调整配合间隙，不会因为磨损出现钳口晃动、夹持偏斜的问题，钳头的开口角度做了针对性优化，夹持圆形管件时，钳口的两个咬合面和管件外壁的接触长度足够，不会因为接触面积过小把薄壁管件夹变形，也不会因为咬合点太集中在管件表面留下过深的咬痕损伤管件结构。在实际作业选型时，

　　这类扳手主要针对金属管路的拆装作业，不适合用来拧转六角螺栓、螺母这类标准紧固件，因为锯齿钳口会破坏紧固件的六角表面，造成后续无法用普通扳手拆装的问题，设计时也特意在钳身的受力位置做了加强筋结构，施加超出额定扭矩的力时，钳身不会从导向槽位置断裂，调节螺母的滚花做了大间距设计，戴劳保手套操作时也能轻松转动调节开口大小，不需要摘下手套操作，能提升高空作业、狭小空间作业的操作便利性。
