在轻工输送设备、小型实验台架、非标检测工装的搭建场景中,经常会遇到轴类部件需要在安装后微调俯仰角度的需求,传统的固定式轴承座一旦完成安装,轴的朝向就被完全锁死,后续如果出现安装累计误差、工位角度调整需求,只能重新打孔定位,不仅耗费装配工时,反复拆装还会破坏安装基面的平面度,影响整套设备的运行精度。这款可调轴支撑装置正是针对这类场景设计的专用支撑结构,核心作用是为滚珠轴承提供稳定安装基准的同时,保留一定范围内的角度调节余量,省去反复拆装调整垫片的繁琐工序。

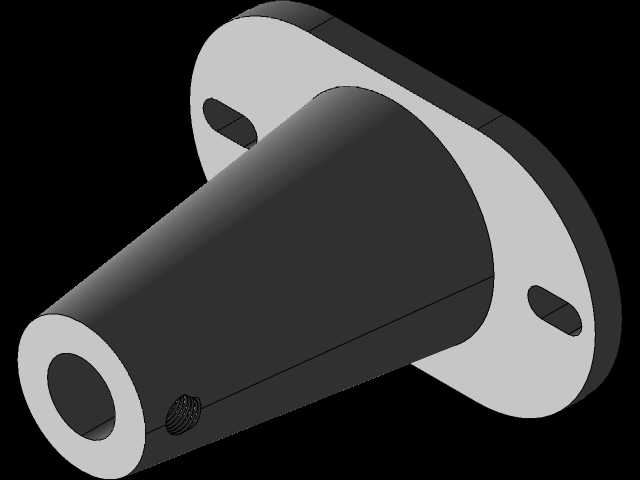

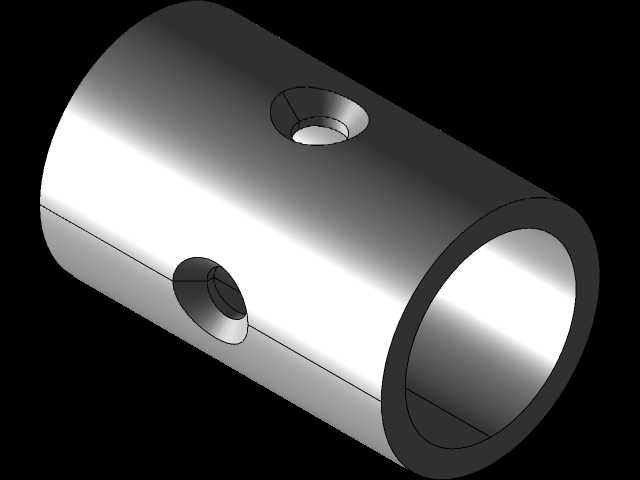

从结构组成来看,整个支架分为底部安装基座、锥形支撑立柱、角度调节夹座三个核心部分。底部安装法兰采用带两个长圆孔的椭圆平板结构,长圆孔的设计允许支架在安装时沿孔位长轴方向做小范围的位置平移,抵消安装基面的孔位加工误差,法兰与锥形立柱采用一体化成型结构,锥形立柱从法兰面向上逐渐收窄,相比等直径立柱,这种锥面结构在同等材料用量下拥有更高的抗弯截面模量,能够承受更大的径向载荷,避免轴系运行时产生的径向力让立柱出现挠曲变形。立柱上部的白色衬套段是夹座的升降导向段,夹座可以沿这段衬套做上下高度微调,侧面的锁紧旋钮采用滚花手拧结构,不需要额外工具就能完成高度位置的锁止,适配不同安装高度的轴系对接需求。

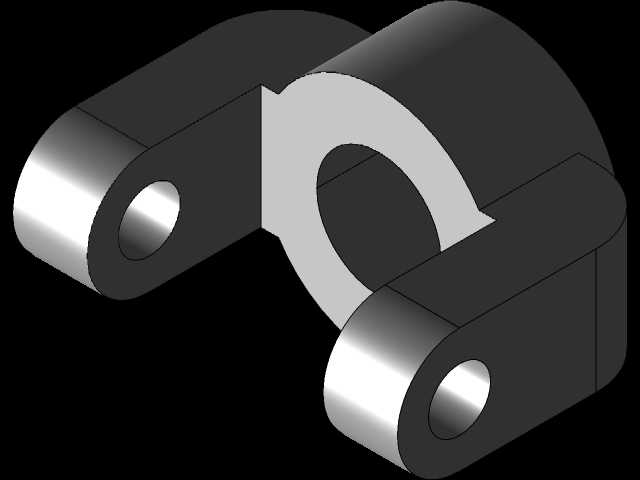

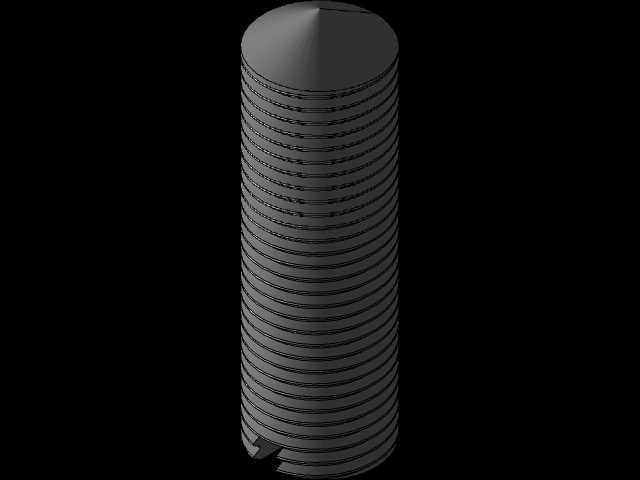

上部的角度调节夹座采用分体式抱夹结构,红色的夹座本体分为上下两个半环,通过两侧的铰接销轴连接,夹座内部的圆柱形空腔刚好适配标准外径的滚珠轴承,轴承装入后可以通过夹座侧面的紧定螺钉完成轴向固定,防止轴承在空腔内出现窜动。夹座与下部立柱的连接采用球铰配合结构,松开两侧的锁紧螺栓时,夹座可以绕铰接点在正负15度范围内做俯仰角度调整,同时还能绕立柱轴线做360度的周向旋转,调整到目标角度后,拧紧两侧的锁紧螺栓就能让夹座抱紧锁死,固定后的角度重复定位精度可以控制在0.2度以内,完全满足多数轻工设备、实验工装的角度精度要求。
在实际选型使用时,需要注意几个安装边界参数:底部法兰的总长为120mm,总宽度为60mm,两个安装长圆孔的中心距为80mm,单孔长度为18mm,适配M8-M10的膨胀螺栓或机螺钉安装,要求安装基面的平面度公差不超过0.1mm/m,避免法兰安装后出现翘曲导致立柱倾斜。整个支架的总高度在夹座降到最低位置时为185mm,升到最高位置时为215mm,高度调节行程为30mm,上部夹座的轴承安装孔适配外径32mm的标准深沟球轴承,对应的支撑轴直径范围为10mm-15mm,单组支架的额定径向承载能力为800N,适合承载小型传动轴、检测辊、导向辊这类轻载轴系部件,不适合用于重载传动、冲击载荷较大的工况。

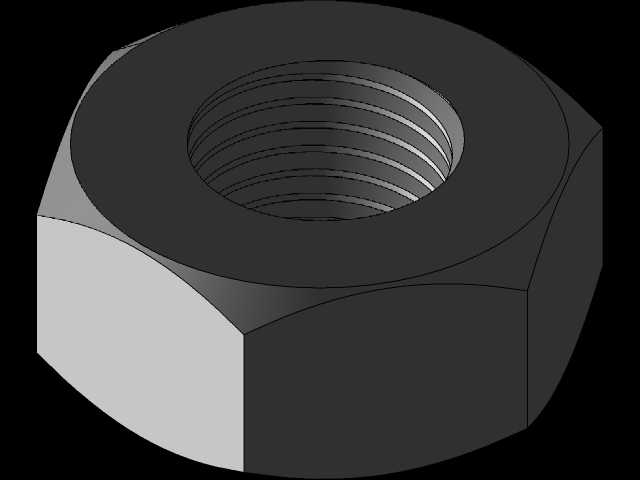

设计这款结构的时候,特意规避了传统可调支座容易出现的锁止后角度滑移问题,夹座的铰接配合面采用了细牙滚花防滑处理,锁紧螺栓采用8.8级高强度内六角螺栓,拧紧后配合面的静摩擦力可以完全抵消轴系运行时产生的颠覆力矩,不会出现长时间运行后角度偏移的问题。夹座与立柱之间的导向衬套采用自润滑POM材质,长期调整高度也不会出现金属咬合的问题,维护时只需要定期在衬套接触面涂抹少量润滑脂即可,没有复杂的维护工序。在装配流程上,整个支架的零件总数不超过15个,没有复杂的异形曲面加工件,除了标准件之外的结构件都可以采用普通铣削、钻削工艺完成加工,加工成本较低,适合小批量非标设备制作时快速加工投产,不需要开模或者定制特殊型材。
在实际生产线的应用中,这类可调轴支架常被用在标签导向辊支撑、小型传送带托辊角度调整、视觉检测相机的光源安装轴支撑、实验台测试轴的角度微调工位,相比传统的固定式轴承座加调整垫片的方案,角度调整效率可以提升70%以上,尤其是在设备调试阶段,不需要反复拆装轴承座增减垫片,只需要松开锁紧螺栓调整到目标角度再锁止即可,大幅缩短设备的现场调试周期。同时这种分体式夹座设计也方便后续轴承的更换维护,更换轴承时只需要拆开夹座的上半环就能取出旧轴承,不需要把整个支架从安装基面上拆下,降低了后期维护的工作量。需要注意的是,在安装轴承时要保证轴承外圈与夹座内孔的配合为过渡配合,不要采用过盈量过大的配合,避免夹座锁止时内孔收缩挤压轴承外圈导致轴承转动卡滞,影响轴系的正常运转。
