车辆内燃机调速器臂结构设计

　　在商用车、非道路移动机械的动力系统配套中，调速器臂是连接转速感应机构与油量调节拉杆的核心传力构件，其结构合理性直接决定内燃机转速控制的响应精度与运行可靠性。这类构件的应用场景覆盖柴油动力载货车辆、工程作业机械、小型固定式发电机组等需要限制最高转速的动力配套场景，部分法规强制要求安装限速装置的车辆品类中，该构件是整套调速执行机构的受力核心。

　　从实际功能来看，调速器臂的核心作用是将飞锤或感应模块产生的位移信号，以固定杠杆比传递给喷油泵的油量调节齿条，在转速超过设定阈值时推动拉杆减小供油量，避免内燃机因负载骤降出现飞车故障，同时在怠速工况下维持转速稳定，防止怠速熄火。整套构件的受力路径需要反复校核，臂体的铰接孔位置既要保证转动自由度无卡滞，又要控制铰接间隙在合理范围，避免间隙过大导致转速调节出现迟滞或游车现象。

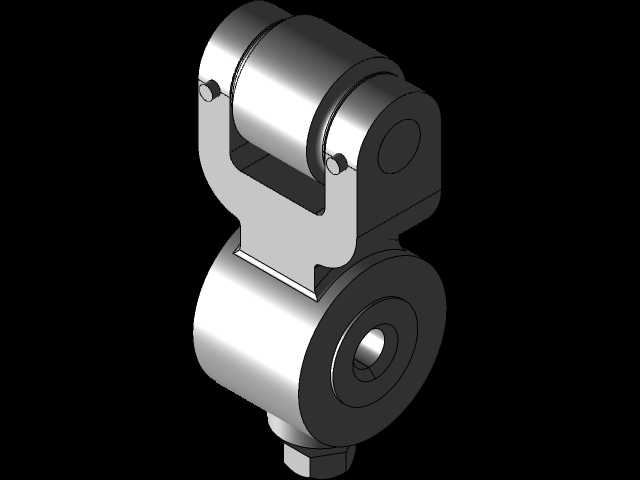

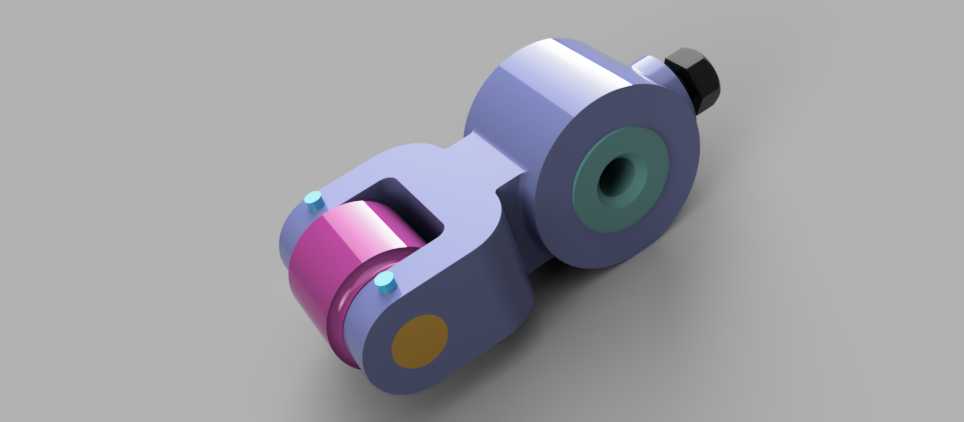

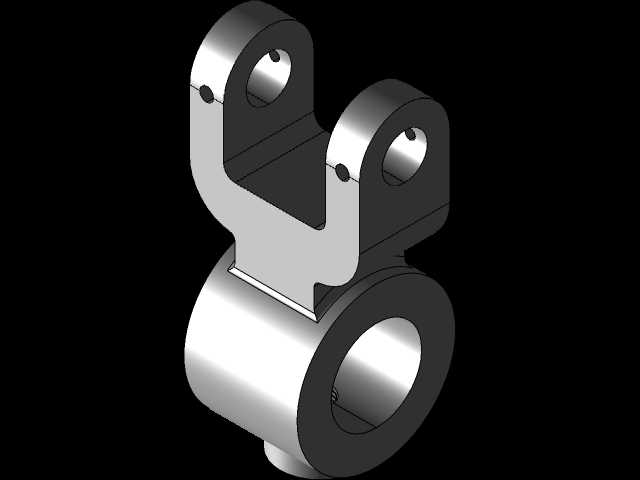

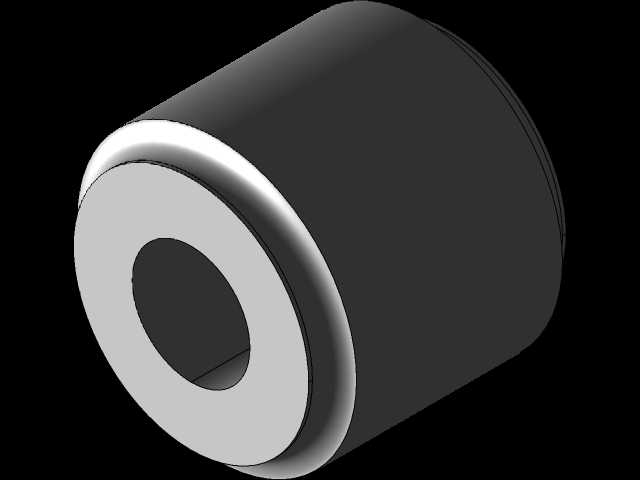

　　设计过程中首先要确定杠杆传动比，根据配套内燃机的额定转速、调速器弹簧刚度、油量调节拉杆的行程范围，反推臂体两个铰接点的中心距，同时预留15%左右的行程余量，避免制造公差导致调节行程不足。臂体的主体结构采用弯折式铸钢构型，而非等厚度直板结构，主要是为了避让喷油泵周边的油管、安装螺栓等周边部件，在有限的安装空间内完成传力路径的布置。滚轮安装端的销轴孔采用过盈配合设计，孔位周边做局部加厚处理，抵消滚轮往复摆动带来的接触应力，避免长期运行后孔位出现椭圆变形。

　　安装边界方面，臂体的主铰接孔需要与调速器壳体的固定销轴配合，孔的同轴度公差需要控制在0.02mm以内，装配后臂体绕销轴的转动阻力矩不能超过0.2N·m，防止低温下润滑油粘度上升导致机构卡滞。滚轮端与调速套筒的接触面需要做淬火处理，表面硬度达到HRC55-60，降低长期往复接触的磨损量，臂体上的弹簧挂点位置需要根据弹簧拉力方向做角度优化，保证弹簧拉力始终对臂体产生稳定的回正力矩，避免出现力矩死点。

　　考虑到车辆运行过程中的振动工况，臂体的固有频率需要避开内燃机的常用转速激励频率，设计阶段通过模态仿真调整臂体的截面厚度，将一阶固有频率提升至激励频率的1.5倍以上，防止运行过程中出现共振导致臂体断裂。臂体的表面采用喷塑处理，兼顾机舱内的防腐蚀需求与外观辨识度，所有锐边均做R2以上的圆角处理，避免装配过程中划伤操作人员或损坏周边的橡胶油管。在与调节拉杆的连接端，采用开槽螺母配合开口销的防松结构，保证车辆长期颠簸运行中连接点不会松脱，同时预留调节螺纹段，方便装配时调整初始供油位置，适配不同功率调校的同系列内燃机。
