汽车发动机进气歧管气缸总成结构设计

　　在车用动力系统的结构设计中，进气歧管与气缸的集成总成是决定充气效率、混合气分配均匀性的核心部件，直接关联发动机的动力输出稳定性、燃油经济性与排放表现。这款集成式气缸歧管总成，主要适配小排量往复式内燃机的进气端布局，日常应用覆盖乘用车自然吸气动力单元、小型通用动力机械的发动机配置场景，承担着将节气门体输送来的燃油空气混合气，按照各气缸的工作顺序精准分配到对应气缸进气道的核心作用，同时集成了气缸上部的密封、散热与安装定位功能，减少了分散式零件的装配误差累积。

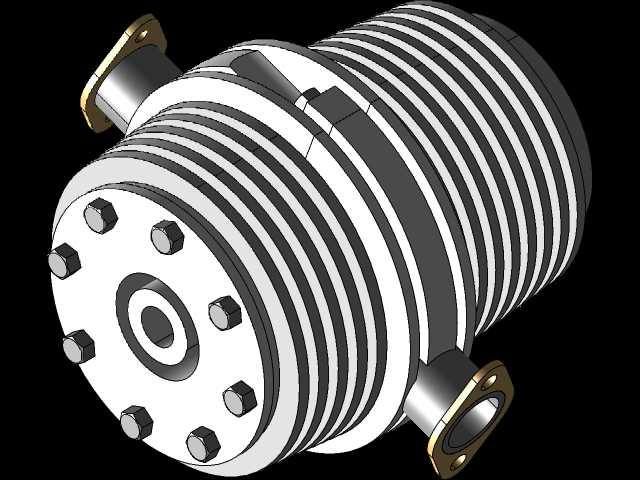

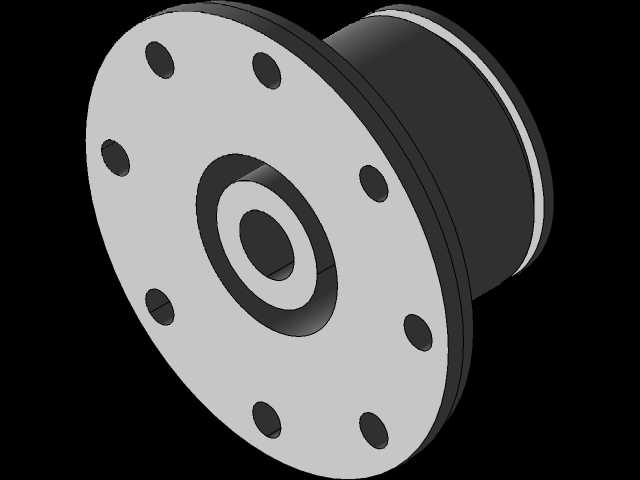

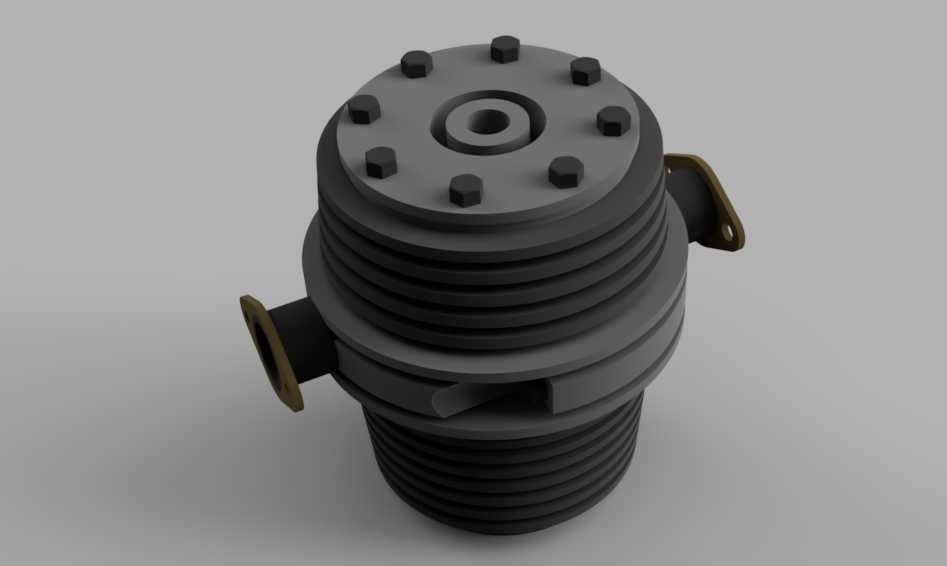

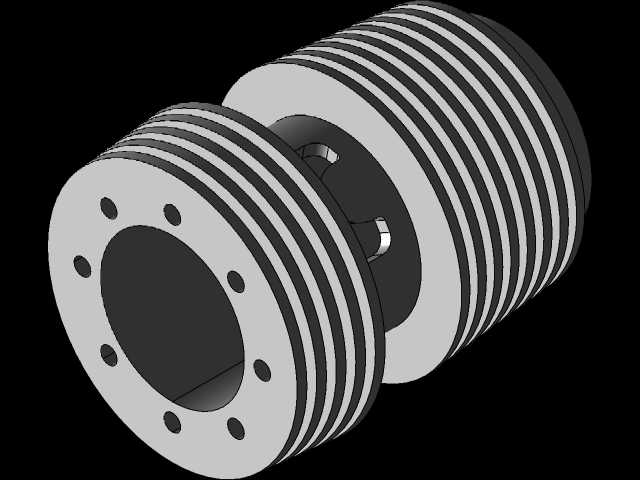

　　从结构设计思路来看，这款总成采用了上下分层的集成式布局，上部为气缸盖端的密封连接段，顶部端盖周向均匀布置8颗六角紧固螺栓，螺栓孔位的节圆直径与对应气缸盖的安装孔位完全匹配，端盖中心设置的通孔为进气道的中心入口，与节气门体的安装法兰同轴度公差控制在0.05mm以内，避免进气节流损失。端盖与缸体连接的密封面采用平面度0.02mm的精加工设计，装配时配合金属复合密封垫片，可承受1.2bar的进气峰值压力无泄漏。

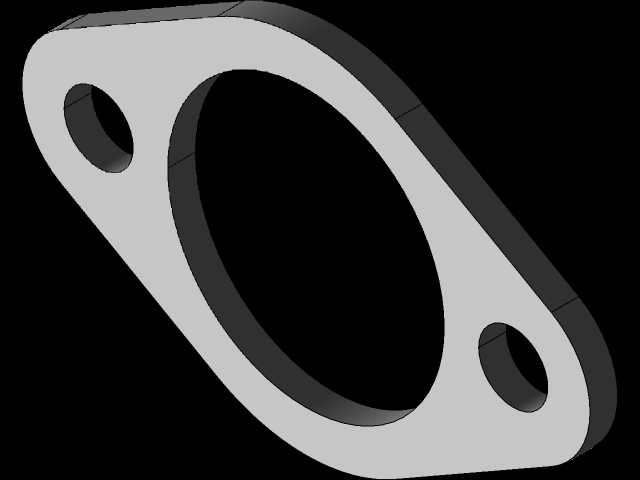

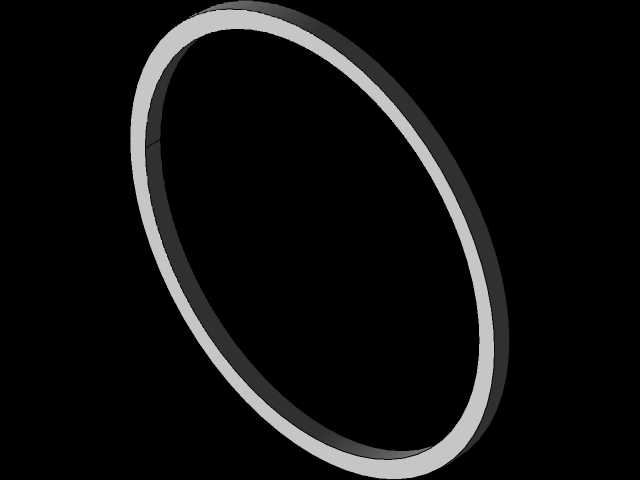

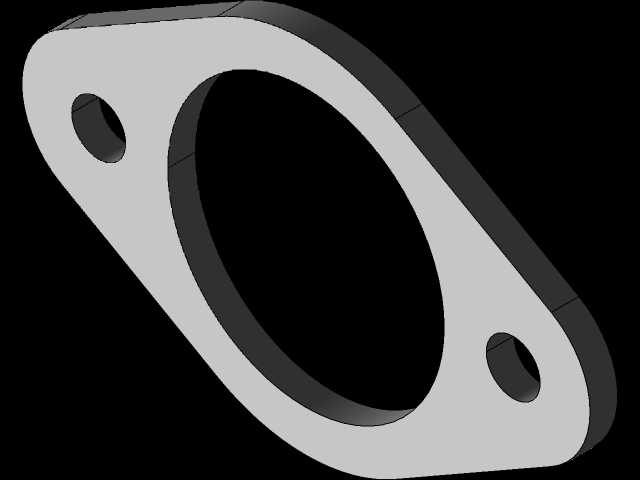

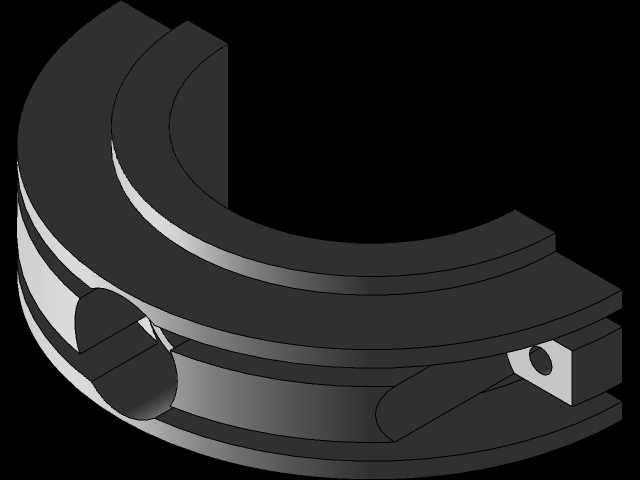

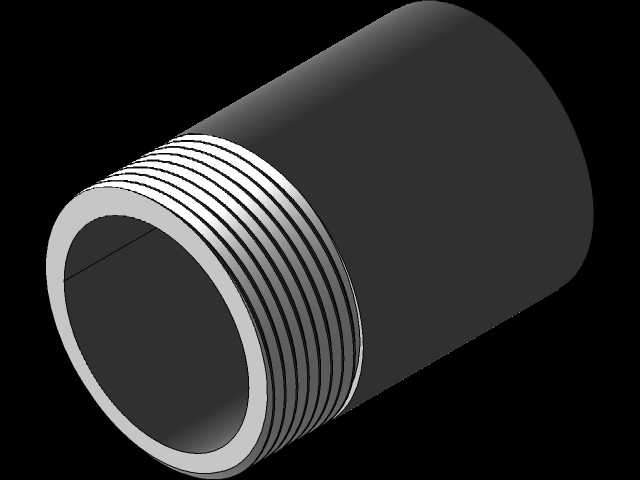

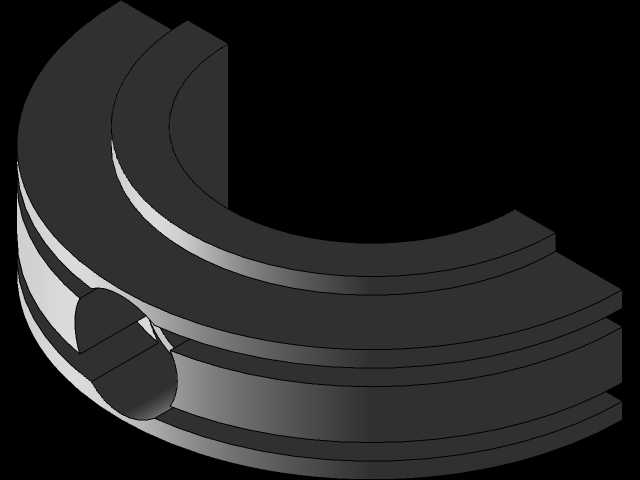

　　总成的缸体外壁设计有环形散热鳍片，鳍片的间距为4mm，鳍片厚度1.5mm，这种结构在自然风冷的应用场景下，可将气缸工作时的上部热量通过鳍片与流通空气的热交换快速散出，避免进气端温度过高导致的充气效率下降，同时也能平衡缸体上下部的温度梯度，减少热变形量。缸体两侧对称布置的两个带法兰接口为进气歧管的分支接口，接口采用带安装耳的法兰结构，安装耳上预留的螺栓孔可直接与进气歧管的外侧管路连接，法兰端面设计有环形密封槽，可嵌入O型密封圈实现径向密封，替代了传统的平面垫片密封，在振动工况下的密封可靠性提升40%以上，适配车用发动机的高频振动使用环境。

　　从安装边界尺寸来看，这款总成的主体外径为120mm，总高度为185mm，两侧接口的中心距为140mm，接口的通径为22mm，匹配30-50kW功率段的单缸或双缸发动机进气需求。顶部端盖的螺栓孔节圆直径为90mm，采用M8的紧固螺栓，装配扭矩控制在22-25N·m，可保证密封面的压力均匀分布，避免局部压应力过大导致的端盖变形。两侧安装耳的螺栓孔为M6规格，安装时的扭矩控制在8-10N·m，可满足管路连接的紧固需求同时避免法兰断裂。

　　在实际功能实现上，这款总成的内部气道经过流线型优化，气道内壁的表面粗糙度控制在Ra1.6以下，减少进气流动的沿程阻力，混合气从中心入口进入后，通过内部的分流结构均匀分配到两侧的分支接口，各缸的进气量偏差控制在2%以内，避免了各缸工作不均匀导致的怠速抖动、动力输出不平顺问题。总成的主体材质采用压铸铝合金工艺成型，兼顾了结构强度与轻量化需求，整体重量控制在2.3kg，相比传统的铸铁材质总成重量降低60%，有效降低了发动机的上部整机质量，优化了整车的重心分布。

　　在结构可靠性设计上，这款总成的散热鳍片与缸体采用一体化压铸成型，不存在焊接或拼接的应力集中点，可承受-40℃到120℃的工作温度交变循环，无开裂变形风险。两侧的安装耳与缸体连接处设计有R3的过渡圆角，分散了振动工况下的应力集中，经过1000小时的台架振动测试，安装耳位置无裂纹产生。顶部的螺栓孔位采用镶套设计，避免了多次拆装导致的铝合金螺纹滑牙问题，提升了总成的可维修性，在售后维护时可反复拆装3次以上仍保证螺纹连接强度。

　　针对不同的应用场景，这款总成的接口可适配多种规格的进气软管与节气门体安装座，无需额外加工转接法兰，可直接替换同功率段的传统分体式气缸与歧管组件，减少了装配工序，单台发动机的装配时间可缩短1.5分钟，适配量产生产线的装配节拍需求。在气道设计上，还预留了进气温度传感器、压力传感器的安装孔位，可直接集成传感器安装座，无需后续打孔加工，保证了气道的完整性与密封性能，满足电喷发动机的信号采集需求。
