内燃机活塞连杆组件结构设计方案

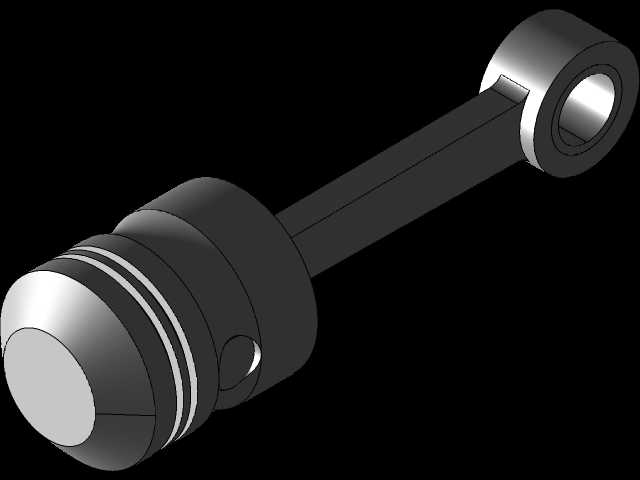

　　在往复式内燃机的核心传动链路中，活塞连杆组件是衔接燃烧室做功单元与曲轴动力输出端的关键受力部件，其结构合理性直接决定动力转换效率、整机运行寿命与NVH表现。从实际工况来看，该组件需要承受燃烧室点火瞬间的爆发压力冲击，将活塞的直线往复运动转化为曲轴的旋转扭矩输出，同时还要传递往复惯性力与侧向侧推力，对结构强度、配合精度、动平衡特性都有极高要求。

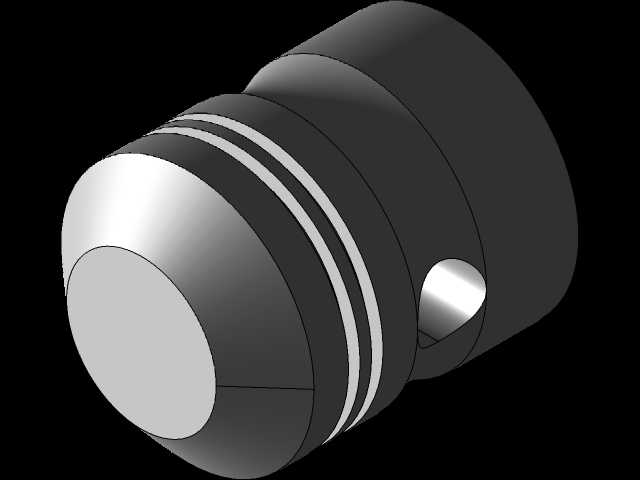

　　设计过程中首先需要匹配对应排量机型的缸径参数，活塞头部的环槽结构需要适配气环与油环的安装尺寸，环槽的宽度、深度公差需要控制在微米级，避免出现燃气窜漏、机油上窜的问题。活塞销孔的位置需要结合活塞压缩高度进行核算，销孔中心到活塞顶面的距离直接影响发动机压缩比，销孔内部需要设计衬套安装位，保证活塞销在交变载荷下的转动灵活性，同时避免销孔出现应力集中导致的开裂问题。活塞裙部的型线设计需要考虑热膨胀余量，工作状态下活塞受热后裙部会发生微量形变，冷态下的椭圆型线设计能够保证热态时裙部与缸壁的配合间隙均匀，避免出现拉缸、敲缸的异常工况。

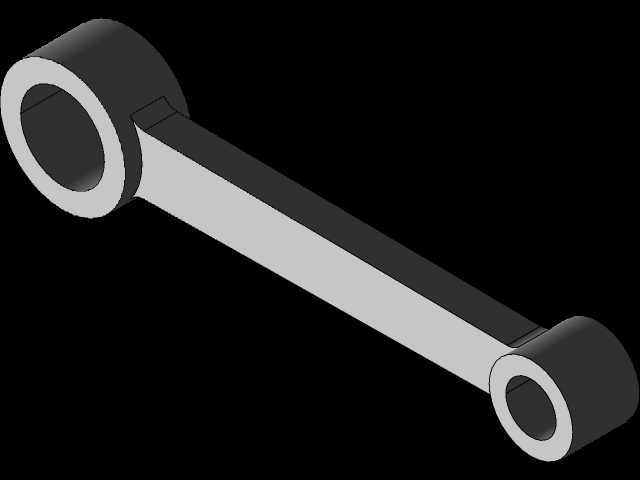

　　连杆部分采用变截面工字梁结构，这种结构形式能够在保证整体强度与刚度的前提下，尽可能降低连杆自身的往复运动质量，减少高速运转时的惯性力载荷。连杆小头端直接与活塞销配合，内部需要压装铜质衬套，衬套内孔需要加工出油槽结构，保证压力机油能够进入配合面形成有效润滑油膜，降低销与衬套之间的摩擦磨损。连杆大头端采用剖分式结构，通过连杆螺栓与连杆盖连接，剖分面的定位精度直接影响大头孔的圆度，设计中多采用止口定位或者锯齿定位结构，保证大端孔在螺栓拧紧后不会出现错位，避免轴瓦出现偏磨。大头孔内部需要安装上下两片轴瓦，轴瓦的钢背与连杆大端孔需要保证足够的贴合度，内孔的油槽与油孔需要与连杆杆身的油道对齐，保证曲轴运转时压力机油能够通过油道输送到小头衬套位置，实现全链路的压力润滑。

　　安装边界方面，活塞组件装入气缸时需要注意活塞顶部的燃烧室凹坑朝向，匹配喷油器的喷射方向，避免出现油气混合不均的问题。活塞环的开口位置需要相互错开120度，同时避开活塞销孔方向与活塞主推力面，减少漏气量。连杆大头与曲轴连杆轴颈配合时，需要按照规定扭矩分多次拧紧连杆螺栓，拧紧过程中需要转动曲轴检查是否存在卡滞问题，保证连杆在轴颈上能够灵活转动无阻滞。组件的动平衡需要在装配前对活塞与连杆进行重量分组，同一台发动机的同组活塞重量差、连杆重量差都需要控制在规定范围内，减少运转时的不平衡振动。

　　从应用场景来看，该类结构不仅应用于传统车用汽油、柴油发动机，在通用动力机械、小型发电机组、农用机械动力、摩托车发动机等采用往复式动力结构的设备中都有广泛应用，不同应用场景下的结构参数会根据功率输出需求、转速区间、载荷特性做针对性调整，比如高转速机型会进一步降低活塞与连杆的重量，采用轻量化的锻造铝合金活塞与锻造合金钢连杆，大扭矩低转速的柴油机机型则会强化连杆杆身的截面尺寸，提升组件的抗冲击载荷能力。设计过程中还需要考虑组件的疲劳强度，通过有限元分析模拟交变载荷下的应力分布，对活塞销孔上下边缘、连杆小头与杆身过渡位置、连杆大头剖分面位置等应力集中区域做圆角过渡处理，避免长期运行后出现疲劳断裂故障。
