小型通用汽油机化油器结构设计

　　在小型通用动力设备的配套体系里，化油器是决定汽油机运行稳定性、动力输出平顺性的核心供油部件，这类结构广泛应用在园林机械、小型发电机组、农用植保机具、迷你摩托等采用小排量四冲程或二冲程汽油机的设备上，直接关联设备的冷启动性能、负载响应速度、燃油消耗水平与排放达标情况。从实际工程应用的场景来看，这类化油器需要适配-10℃到45℃的常规户外使用环境，既要满足高海拔地区的空气密度补偿需求，也要应对机具倾斜作业时的燃油液面稳定要求，避免因工况波动出现混合气过浓淹缸、过稀回火等常见故障。

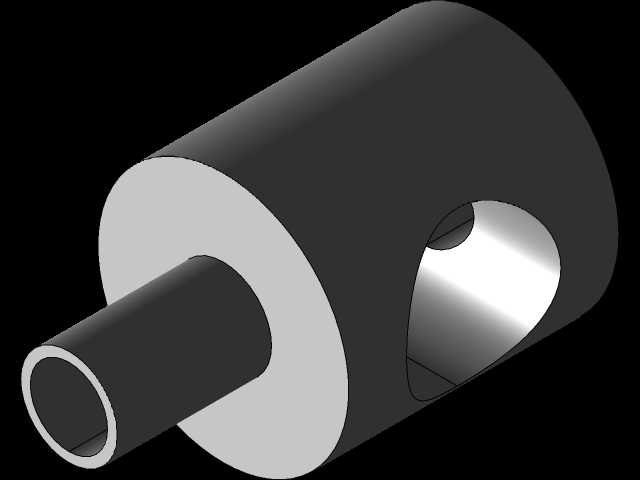

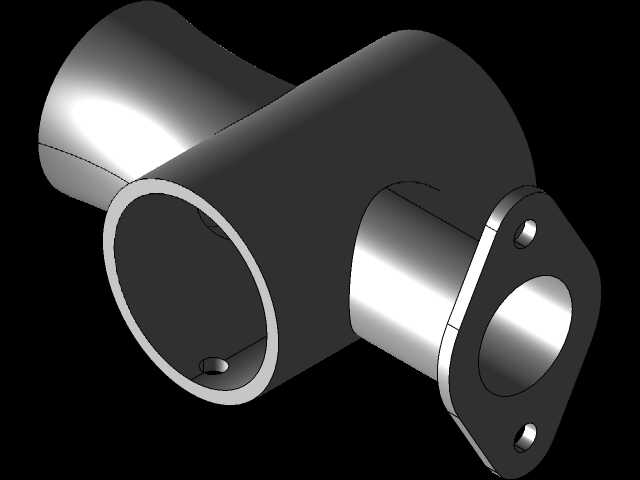

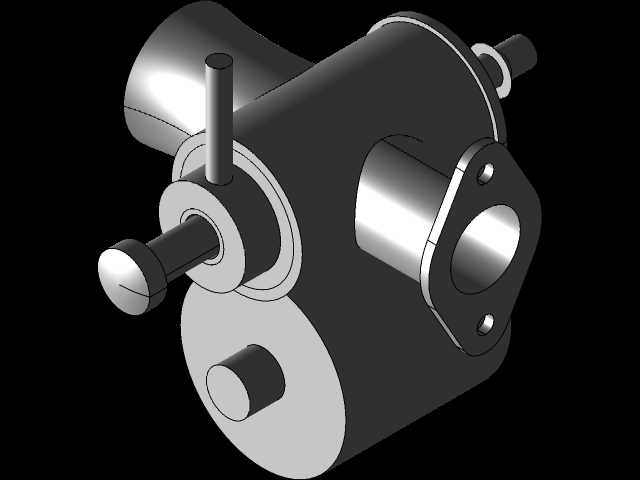

　　这套化油器的结构设计围绕燃油与空气的精准混合逻辑展开，主体采用一体化压铸的壳体结构，将浮子室、喉管、节流阀、阻风门、油量孔、怠速油道等功能腔体集成在同一壳体上，减少外接管路带来的密封失效风险。侧面大口径的进气接口直接对接空气滤清器出口，接口采用标准卡箍安装位，内径尺寸匹配15-20ml排量级汽油机的进气流量需求，安装端面设计有环形密封槽，可适配厚度2mm的耐油橡胶密封圈，避免未过滤的空气从接缝处进入气缸造成异常磨损。顶部的柱塞式节流阀通过拉线与设备的油门操控机构连接，阀柱的滑动行程与喉管开度线性匹配，可在怠速到额定转速的全区间内控制进气截面积，配合不同工况下的燃油供给量。

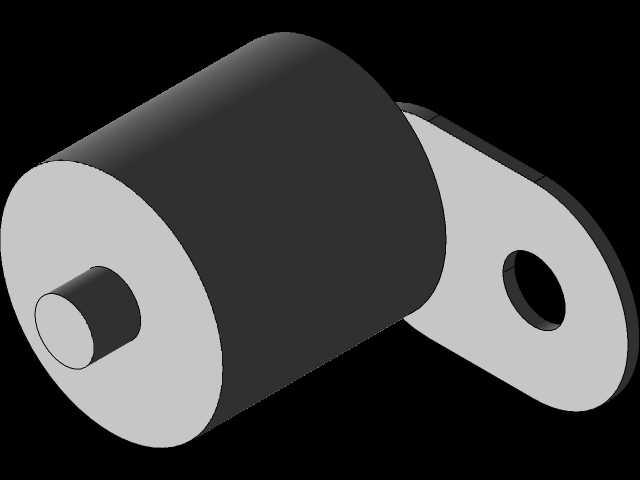

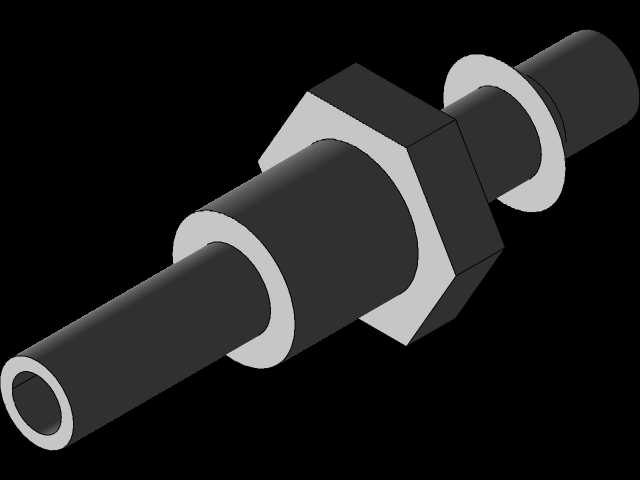

　　浮子室作为化油器储油稳压的核心腔体，设计在主体结构侧下方，通过进油接头对接燃油箱的供油管路，浮子采用耐油尼龙材质，通过摇臂控制进油针阀的开闭，将腔体内的燃油液面稳定在主量孔下方1-1.5mm的位置，既保证不同倾斜角度下燃油不会从主喷口溢出，也能在节气门开度变化时快速提供稳定的燃油供给。怠速油道独立于主供油通路，在节气门接近全闭的怠速工况下，通过喉管处的真空度将燃油从怠速量孔吸出，与旁通进气道的空气预先混合后送入气缸，保证怠速运转时的混合气浓度稳定，避免怠速熄火、怠速游车等问题。阻风门结构布置在进气入口侧，冷启动时关闭阻风门可大幅提升喉管处的真空度，吸出更多燃油形成浓混合气，满足冷机状态下的点火需求，启动后随着发动机温度上升逐步打开阻风门，即可切换到正常供油工况。

　　从安装边界来看，这套化油器与发动机进气歧管的对接面采用双螺栓固定位，螺栓孔中心距为42mm，可适配M6的固定螺栓，整体安装后突出发动机本体的尺寸控制在85mm以内，避免在小型机具紧凑的安装空间内与油箱、拉盘、护罩等周边部件产生干涉。所有油道、气道的转折处都做了圆弧过渡处理，减少气流与燃油流动的阻力，量孔的孔径尺寸经过匹配计算，可保证全工况下的空燃比控制在12-16的合理区间内，兼顾动力输出与燃油经济性。壳体外部的操纵臂、接头等突出部件都做了圆角处理，避免安装维护时划伤操作人员，所有与燃油接触的部件都采用耐汽油腐蚀的材质，可长期使用无溶胀、变形问题。在实际选型匹配时，只需要确认发动机的排量、进气口安装尺寸、油门操纵形式，即可直接配套使用，无需对核心结构做二次修改，大幅缩短小型动力设备的开发匹配周期。
