推拉式快速压紧夹钳工装结构

　　在木工开料、金属铣削、小型零件焊接、装配定位等加工场景里，工件的可靠固定是保证加工精度、避免工件位移报废、降低操作安全风险的核心前提，这类手动推拉式快速压紧夹钳，就是针对小批量多品种加工场景开发的通用夹紧工装，相比传统螺栓压板的装夹方式，它的操作效率能提升60%以上，不需要反复拧动螺母，仅靠扳动操作手柄就能完成压紧与释放动作，适配频繁换件的加工工位需求。从结构设计逻辑来看，这套夹钳采用了肘节死点锁紧的机械原理，当手柄扳动到压紧工位时，内部连杆结构会越过力学死点，此时即便工件受到切削力、振动带来的反向作用力，夹钳也不会自行松脱，锁紧状态的保持完全依靠机械结构自锁，不需要额外的气源、电源配套，在没有动力源的零散加工工位、

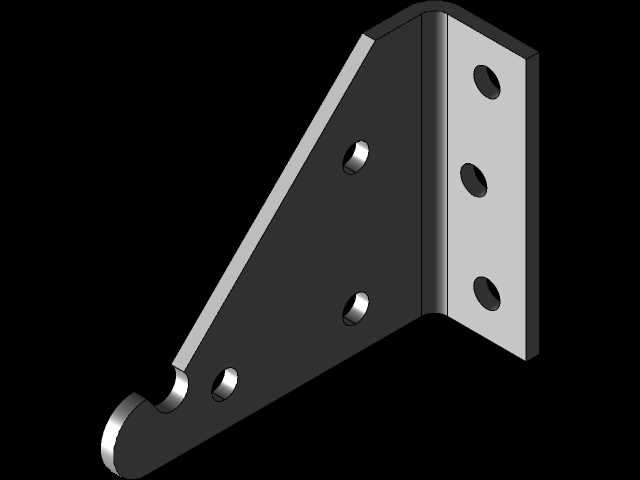

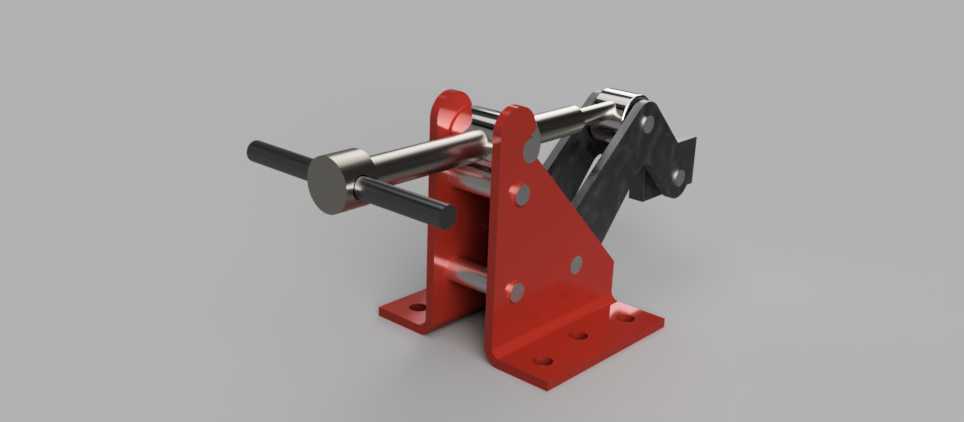

　　户外临时装配场景都能直接使用。夹钳的底座采用带安装孔的立式支座结构，两个红色的支撑立板通过螺栓紧固连接，承担整个机构的受力支撑，底座上预留的四个沉头安装孔，可以直接通过内六角螺栓固定在工装台、T型槽工作台或者专用焊接工装架上，安装时需要保证底座贴合安装面的平面度误差不超过0.1mm，避免长期受力后底座变形导致锁紧精度下降。执行压紧动作的金属推杆采用光轴加工而成，前端可以根据工件的外形搭配不同的压头，比如平面压块、V型压块、橡胶缓冲压头，适配不同材质、不同外形的工件装夹需求，推杆的行程可以通过尾部的调节螺母进行微调，调整范围在0-20mm之间，能够补偿不同批次工件的尺寸公差，保证每次压紧的力度一致，

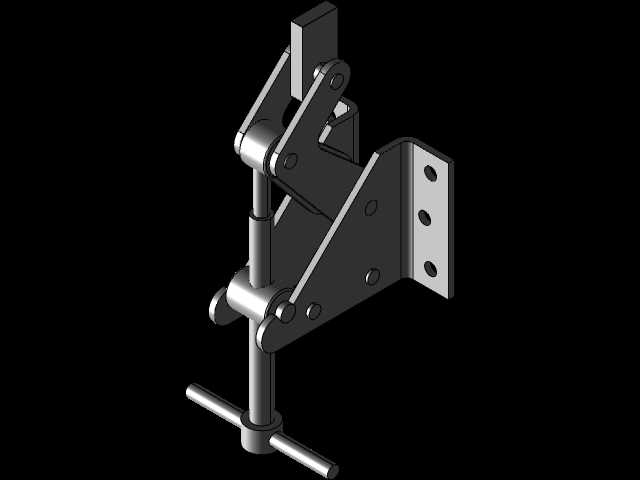

　　不会出现压伤薄壁工件或者压不牢的情况。操作手柄采用T型结构设计，表面做了滚花防滑处理，操作人员扳动手柄时的施力方向与推杆运动方向平行，符合人体工程学的施力角度，单次操作的扳动角度在30度左右，不需要大幅度挥动手臂，在狭小的工装空间里也能顺利操作。夹钳的所有铰接位置都加装了耐磨衬套，长期反复扳动也不会出现铰接孔磨损松旷的问题，整体的受力部件都采用了调质钢材加工，表面做了喷塑或者发黑防锈处理，在车间多切削液、多粉尘的环境里也能长期稳定工作，不会轻易出现锈蚀卡滞的问题。从安装边界来看，这套夹钳的整体安装占用空间较小，底座的安装孔距为60mm，推杆中心距离安装底面的高度为85mm，在排布工装台的多个夹紧点位时，

　　相邻夹钳的间距只要预留120mm以上的操作空间，就不会出现手柄互相干涉的问题。在实际使用场景中，这类夹钳常被用在木工台锯的靠尺定位、小型五金件的钻孔工装、钣金件的焊接定位、电子产品外壳的装配固定工位，相比气动夹紧装置，它的采购成本更低，不需要布置气管和控制元件，后期维护只需要定期在铰接点加注少量润滑脂即可，维护成本几乎可以忽略。设计这套夹钳的三维结构时，需要重点校核连杆铰接点的位置精度，保证死点位置的锁紧余量控制在1-2mm之间，余量过大会导致手柄扳动费力，余量过小则会在振动工况下出现松脱的问题；同时推杆与导向孔的配合间隙要控制在0.02-0.05mm之间，间隙过大会导致推杆晃动，压紧定位精度下降，间隙过小则容易因为铁屑、粉尘进入出现卡滞。另外，立板与底座的连接螺栓需要采用8.8级以上的高强度螺栓，压紧作业时的最大反作用力会全部传递到这个连接位置，螺栓强度不足会长期受力后出现变形甚至断裂，引发安全隐患。针对不同的使用场景，还可以在推杆前端加装行程检测挡片，搭配微动开关实现夹紧状态的信号反馈，接入半自动加工设备的安全回路，避免未夹紧就启动加工的误操作风险，拓展它在半自动化工位的适配性。
