平行夹持工装夹具结构设计方案

　　在机加工、钣金焊接、枪械修造以及精密划线作业场景中，工件的稳定夹持是保障加工精度的核心前提，这类平行夹持夹具正是针对异形工件、窄边构件的夹持需求开发的手动工装，区别于普通台虎钳的固定基座设计，该夹具可脱离工作台独立使用，适配多场景的灵活装夹需求。从实际使用场景来看，焊接作业中两个薄钢板的对接拼焊、铜焊工序中细小管件的对位固定、钳工划线时异形工件的姿态保持、钻孔作业中薄壁件的防变形夹持，都是这类夹具的核心应用场景，尤其在枪械修造领域，针对枪管、小尺寸枪械构件的精密夹持需求，该夹具的平行夹臂结构可以避免普通夹具单点施压造成的工件变形，保证夹持力均匀分布在接触面上。

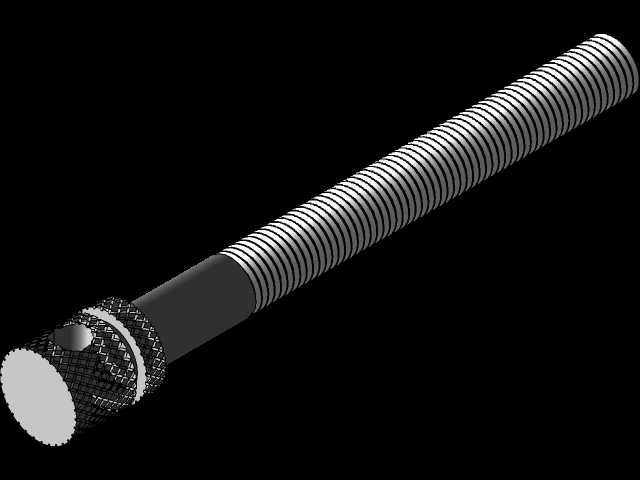

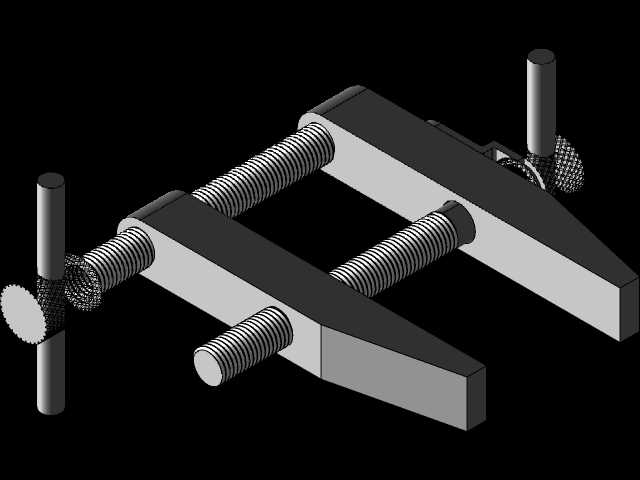

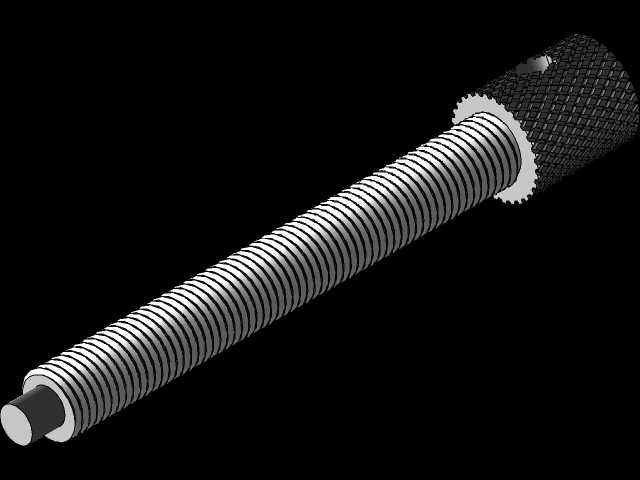

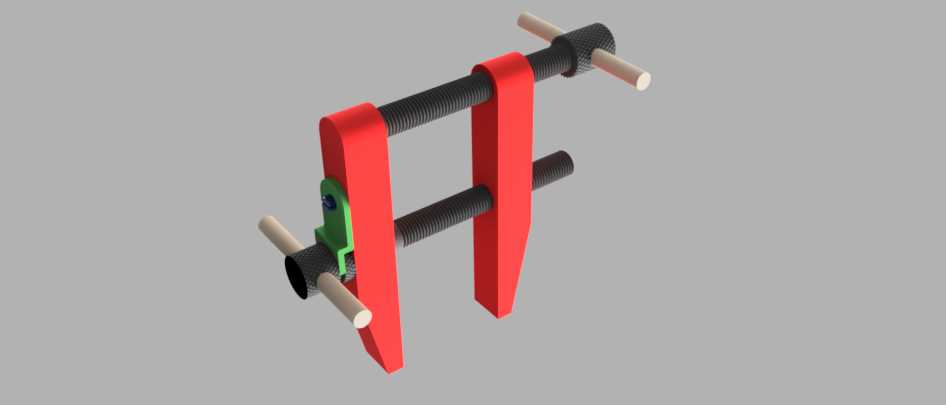

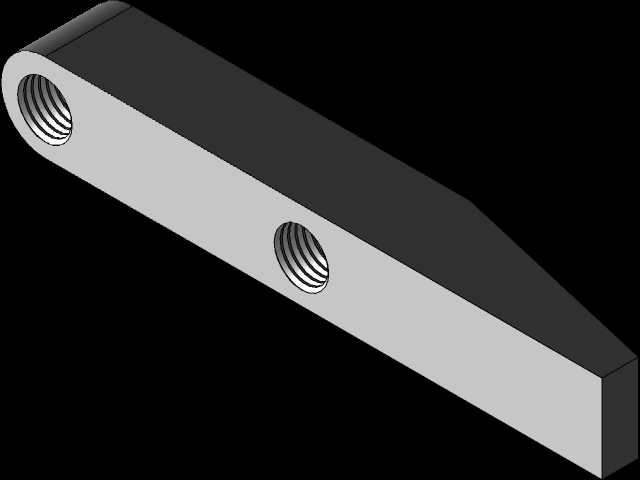

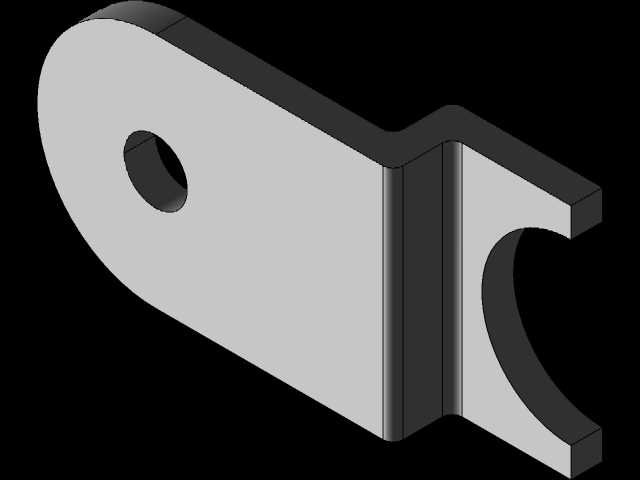

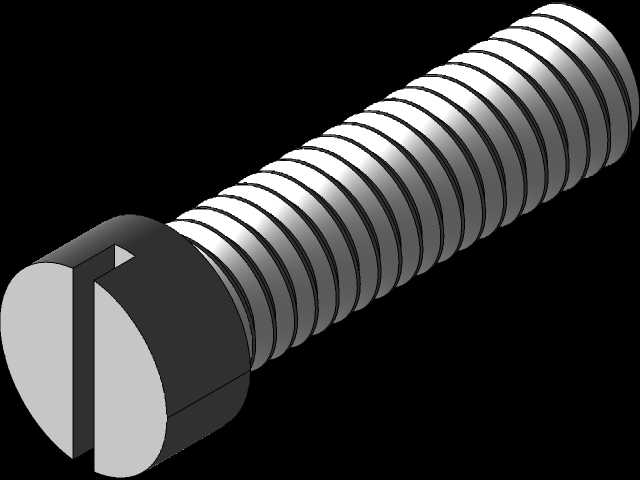

　　从功能特性来看，该夹具采用双螺杆平行驱动结构，两根带梯形螺纹的传动杆平行布置，穿过两个红色的高强度夹臂，其中一根螺杆端部配置木质防滑摇柄，用于快速调整夹臂的开合间距，另一根螺杆搭配绿色的锁紧滑块，在夹臂调整到适配工件的宽度后，通过锁紧滑块实现夹臂的位置锁止，避免夹持过程中夹臂偏移松脱。夹臂的工作端面做了平直度处理，夹持时两个端面始终保持平行，不会出现普通C型夹夹持时的角度偏斜问题，针对厚度差异较大的工件，也可以通过调整两个螺杆的进给量，实现夹臂的平行度微调，保证夹持接触面完全贴合工件表面。夹臂采用长条形结构设计，夹持深度远大于普通快速夹，可深入工件内部或者跨过工件的凸起结构完成夹持，比如针对带翻边的盒型构件、长条形的型材工件，都可以实现稳定的跨结构夹持。

　　从设计思路层面，该夹具的结构完全围绕手动工装的实用性展开，没有多余的装饰性结构，所有构件都服务于夹持功能的实现。传动螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，在施加较大夹紧力时不会出现螺纹滑牙的问题，同时梯形螺纹具备一定的自锁特性，在摇柄停止施力后，夹臂不会因为工件的反作用力自行松脱。夹臂的材质选用高强度结构钢，表面做氧化防锈处理，红色的外观涂层既可以起到防锈作用，也能在作业现场快速识别工装位置，避免工具遗失。端部的木质摇柄相比金属摇柄，在手动施力时触感更好，冬季作业不会粘黏皮肤，同时木质材料的阻尼特性可以避免摇柄表面打滑，施加较大夹紧力时更易发力。锁紧滑块采用快拆式结构设计，不需要完全拧下螺杆就可以调整滑块位置，适配不同宽度的夹持需求，调整效率相比传统双螺母锁紧结构提升40%以上。

　　从安装边界与外形尺寸来看，该夹具属于手动便携工装，不需要固定安装在工作台面上，整体重量控制在单人可手持操作的范围内，夹臂的最大开合距离覆盖常规机加工、钣金作业的常见工件厚度范围，夹臂的垂直高度满足大部分工件的夹持深度需求，不需要额外加装延长配件。在狭小空间作业时，该夹具可以整体放入设备内部、工件腔体内部完成夹持作业，比如大型机架内部的焊接补强作业，不需要将工件移动到台虎钳位置，直接用该夹具在作业点位完成固定即可。夹持作业时，需要注意两个夹臂的接触面要完全贴合工件表面，避免单点接触造成的应力集中，锁紧滑块要抵紧夹臂侧面后再施加夹紧力，防止夹持过程中滑块移位。针对表面精度要求较高的工件，可以在夹臂接触面上粘贴铜皮或者橡胶垫片，避免夹臂的硬接触划伤工件表面，同时也可以增加接触面的摩擦力，提升夹持的稳定性。

　　在长期的工装使用过程中，这类平行夹具的维护成本极低，只需要定期在梯形螺纹表面涂抹润滑脂，清除螺纹缝隙内的铁屑、焊渣等杂物，就可以保证螺杆传动顺畅，不会出现卡滞问题。夹臂的夹持端面如果因为长期使用出现磨损、磕碰凹痕，可以通过平面磨削的方式修复端面平直度，不需要整体更换夹具，使用寿命远高于普通冲压成型的快速夹具。相比气动、液压驱动的夹持工装，该手动夹具不需要外接动力源，在无电源、无气源的野外作业场景、设备维修现场都可以正常使用，适配性极强，是机加工车间、钣金作业班组、枪械维修工位必备的通用工装之一。
