带支座式皮带轮传动支撑总成结构设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:500741
  • 带支座式皮带轮传动支撑总成结构设计
  • 带支座式皮带轮传动支撑总成结构设计
  • 带支座式皮带轮传动支撑总成结构设计
  • 带支座式皮带轮传动支撑总成结构设计
  • 带支座式皮带轮传动支撑总成结构设计
  • 带支座式皮带轮传动支撑总成结构设计
  • 带支座式皮带轮传动支撑总成结构设计
  • 带支座式皮带轮传动支撑总成结构设计

  在辊道类物料输送系统的传动段设计中,皮带轮支撑总成是承担动力传递、负载承载的核心基础部件,这类结构广泛应用于轻工包装、仓储物流、建材加工等行业的连续输送线体中,适配规则箱体、不规则散料托架、轻型工装托盘等多种载具的输送传动需求,相比直接将带轮安装在驱动轴悬臂端的结构,带独立支座的总成形式能大幅降低轴系的径向跳动量,提升高速运行状态下的传动平稳性,尤其适配长距离线体中多段接力传动的布局需求。

  从实际使用场景来看,这类皮带轮总成通常安装在输送线体的端部驱动位或者中间张紧位,工作时皮带套在带轮轮槽内,驱动端输入的扭矩通过带轮与皮带的摩擦力传递到线体辊道上,带动辊面转动实现物料前移。设计过程中首先要匹配输送线的额定负载,针对轻型输送场景,单组总成的径向承载能力需要覆盖皮带张紧力、物料偏载带来的附加载荷两部分,通常会将安全系数设定在2.5以上,避免长期运行后支座出现塑性变形导致带轮偏斜。

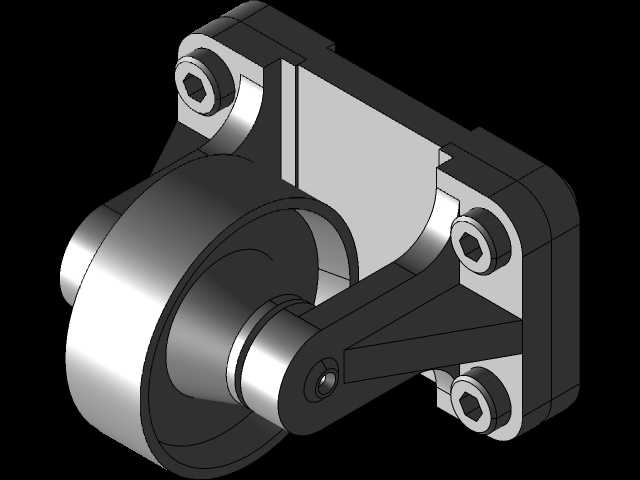

  结构设计上,该总成采用分体式组合结构,底部为带安装沉孔的支撑底座,底座通过四颗内六角螺栓固定在输送线的型材架或者焊接机架上,沉孔设计可以让螺栓头完全沉入底座平面,不会突出安装面干涉周边的护板或者走线。两侧的支撑臂与底座采用一体化成型结构,相比螺栓拼接的分体式臂架,一体化结构的抗振性能更好,能吸收皮带高速运行时产生的小幅振动,减少运行噪音。支撑臂的上端设置轴承安装位,内置深沟球轴承支撑带轮的转轴,轴承位外侧设置密封端盖,防止车间环境中的粉尘、切削液或者杂物进入轴承滚道,延长轴承的维护周期。带轮部分采用单槽轮结构,轮缘的弧度按照平皮带或者V型带的标准截面设计,保证皮带与轮面的接触面积足够,传动过程中不会出现打滑丢转的问题,带轮两侧设置挡边,避免皮带运行过程中出现跑偏脱轮的故障。

  安装边界方面,该总成的底座安装孔位按照标准工业铝型材的孔距设计,可以直接适配40系列、50系列的欧标铝型材机架,也可以通过转接板安装在焊接钢结构机架上。设计时需要预留皮带安装的操作空间,支撑臂的内侧与带轮端面之间留出3-5mm的间隙,既可以避免带轮转动时与臂架发生摩擦,也能方便后期更换皮带时不需要完全拆卸整个总成,只需要松开张紧结构即可套入新皮带。总成的整体高度可以根据线体的辊道高度做适配调整,带轮的中心高与线体驱动轴的中心高保持同轴度误差在0.1mm以内,避免轴系出现附加弯矩。

  实际选型应用中,这类带支座的皮带轮总成不需要设计人员再单独绘制带轮、支座、轴承端盖的全套零件图,可以直接根据线体的传动功率、皮带型号、安装空间匹配对应的规格,大幅缩短设计周期。运行过程中,该结构的传动噪音相比悬臂安装结构低15%左右,尤其在120m/min以上的高速输送场景下,不会出现悬臂结构常见的带轮振颤、皮带拍打异响的问题。针对有腐蚀环境的应用场景,还可以将支座材质更换为铸不锈钢或者工程塑料,带轮做阳极氧化处理,适配食品加工、化工物料输送等有特殊防护要求的线体。设计时还需要考虑张紧结构的适配性,该总成的底座安装孔设计成长条孔形式,可以直接作为张紧调节位使用,不需要额外加装张紧轮,通过调整总成的安装位置即可实现皮带张紧力的调节,简化线体的整体结构,减少易损件数量。
