车辆悬架用减震连接支撑结构

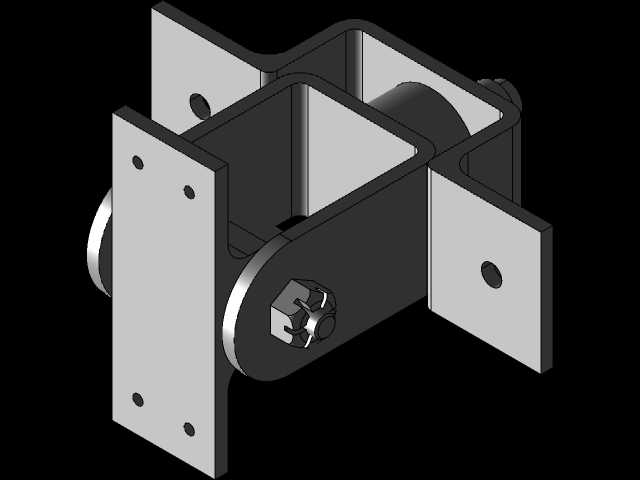

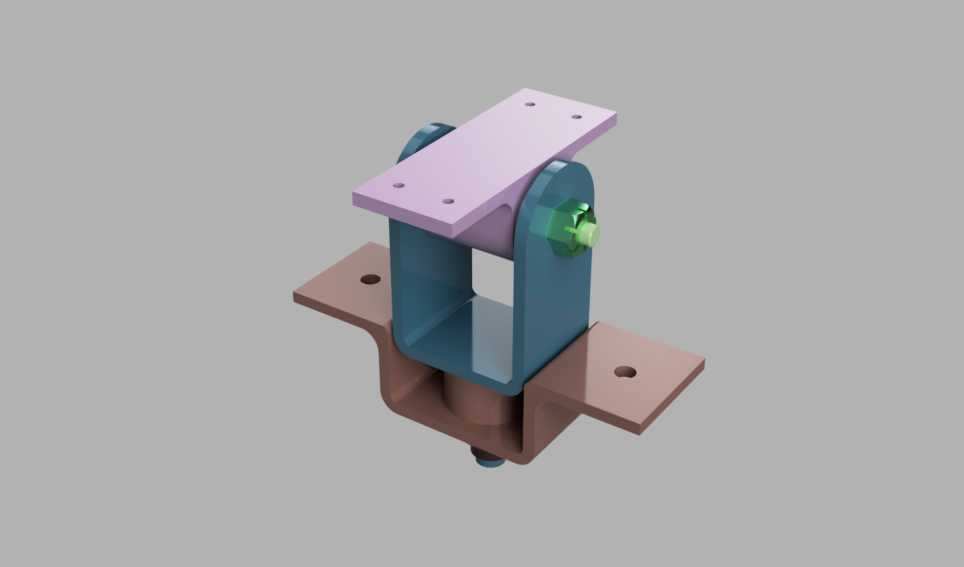

　　在非铺装路面作业的工程车辆、低速载货车辆的底盘悬架系统中，这类减震连接结构是承担振动过滤、载荷传递的核心部件，区别于常规筒式减震器的垂直布置形式，该结构采用上下铰接式的安装逻辑，可同时适配垂直方向的颠簸冲击与小角度的横向扭转偏移，避免车架与行走机构之间出现硬连接带来的应力集中问题。实际装车场景中，这类结构多布置在车架纵梁与车桥连接的过渡位置，上方安装板通过螺栓与车架底部的预制安装面贴合，下方带侧翼的安装座则与车桥的固定支座锁止，中间的弹性缓冲单元被包裹在U型支架的空腔内，当车辆驶过凹坑、凸起路面时，车轮端的跳动会先传递到下方安装座，通过中间缓冲单元的形变吸收大部分冲击能量，剩余的小幅振动再经过上部支架传递到车架，

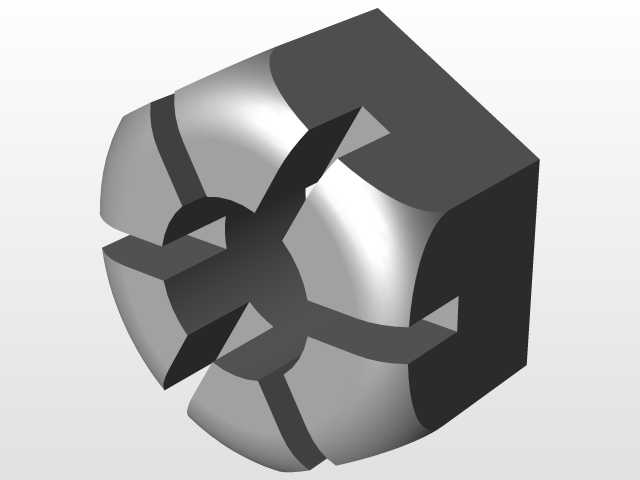

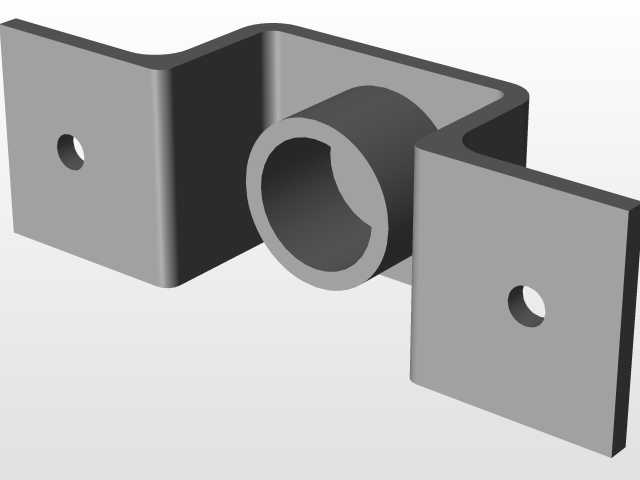

　　能大幅降低车架承受的交变载荷，避免长期行驶中出现车架焊缝开裂、连接件松动的问题。从结构设计逻辑来看，上部的平板安装面预留了四个对称布置的通孔，孔位间距按照常规轻型车辆车架的安装孔距做了适配，安装板厚度经过载荷校核，可承受额定载荷下的弯曲应力而不发生塑性形变；与安装板连接的上铰接耳板与下部U型支架通过销轴实现铰接，销轴端部设置了限位挡圈与润滑注油嘴，可在长期摆动过程中定期补充润滑脂，降低铰接位置的磨损量。下部的U型支架两侧延伸出带安装孔的侧翼，侧翼的安装面与支架主体采用一体铸造成型后再做机加工处理，保证安装面的平面度公差控制在合理范围内，避免安装时出现附加安装应力；中间的缓冲元件采用金属外壳包裹弹性体的结构，

　　既可以避免弹性体被路面飞溅的碎石、泥沙磕碰损伤，也能限制弹性体的最大形变量，防止冲击载荷过大时弹性体被压溃失效。在安装边界的尺寸把控上，该结构的整体高度控制在适配轻型车辆底盘离地间隙的范围内，不会因为安装减震结构过度压缩底盘的通过空间，左右两侧的安装翼展宽度也与常规轻型车桥的安装支座尺寸匹配，不需要对原车桥结构做额外改造即可完成适配；铰接位置的销轴直径按照最大冲击载荷下的剪切强度做了冗余设计，即使在满载状态下驶过落差较大的坑洼路面，销轴也不会出现剪切断裂的风险。不同于乘用车辆的减震器需要兼顾操控性与舒适性的平衡，这类应用在工程、农用低速车辆上的减震结构更侧重可靠性与承载能力，所有外露的金属结构件表面都做了防锈涂层处理，可适应多尘、

　　潮湿甚至轻度腐蚀的作业环境，日常维护仅需要定期检查铰接位置的润滑状态、安装螺栓的紧固力矩即可，不需要复杂的保养流程。在结构建模过程中，需要重点关注上下安装面的平行度公差、铰接孔的同轴度公差，若同轴度偏差过大，会导致销轴安装后出现卡滞，无法顺畅摆动吸收振动，反而会在铰接位置产生额外的内应力；同时缓冲单元的安装空腔尺寸需要与弹性元件的外形尺寸做合理的间隙配合，间隙过小会导致弹性元件形变时出现卡滞，无法发挥缓冲作用，间隙过大则会导致横向摆动量超标，行驶过程中出现不必要的横向晃动。另外，上部安装板与铰接耳板的连接位置做了圆弧过渡处理，避免直角位置出现应力集中，在承受交变载荷的工况下，圆弧过渡结构可大幅提升构件的疲劳寿命，减少长期使用后出现断裂的概率；下部U型支架的底部与缓冲元件接触的位置设置了定位凸台，可保证缓冲元件安装后不会出现横向窜动，始终保持在正确的受力位置。
