机加工用浮动铰刀夹持固定装置结构

　　在常规轴类、盘套类零件的孔加工工序里，铰孔作为半精、精加工环节，对孔的尺寸精度、圆度、圆柱度以及表面粗糙度都有极高要求，而实际加工中机床主轴跳动、工件装夹同轴度误差、刀具装夹偏差等问题，很容易导致铰出的孔出现扩孔、喇叭口、圆度超差、表面振纹等缺陷，浮动铰刀固定器正是为抵消这类安装与回转误差设计的专用夹持部件。

　　从实际应用场景来看，这类固定器可适配单轴车床、多轴自动车床、数控车床、数控铣床、钻床以及专用转移加工设备，除了核心的浮动铰孔作业外，也可兼容刚性攻丝工序的刀具夹持，覆盖从中小批量通用机加工到大批量自动化生产线的孔加工需求。在多轴车床的排产加工中，这类固定器可直接安装在转塔刀架的对应刀位上，配合自动换刀流程完成不同孔径的铰孔加工，不需要额外调整主轴与工件的同轴度，大幅缩短工序准备时间；在普通钻床的手动加工场景下，它也能抵消人工进给时的施力偏差，降低操作难度，同时保证铰孔精度。

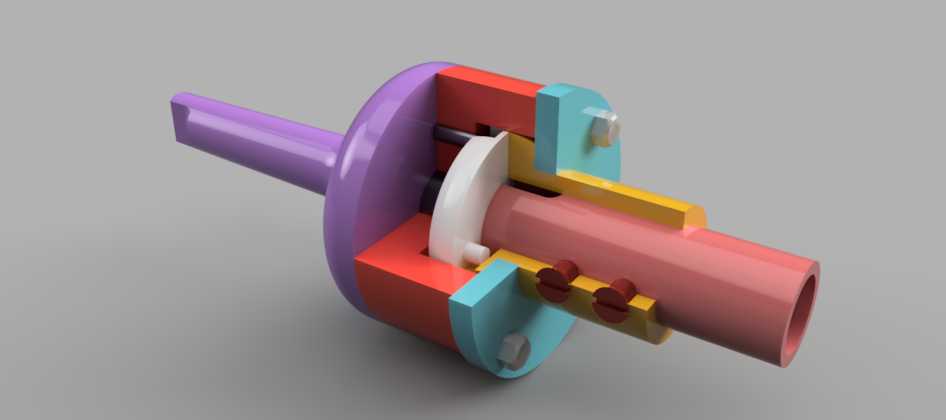

　　该装置的核心功能特性在于其径向浮动补偿能力，整体结构采用分体式设计，柄部为标准锥柄结构，可直接匹配机床主轴或刀架的标准安装接口，安装时不需要额外制作过渡连接套，能直接完成快装。夹持端通过内部的浮动连接结构，允许铰刀在一定径向范围内自由偏移，自动找正工件预制底孔的中心，完全抵消主轴与底孔之间的同轴度误差，避免铰刀因强行纠偏出现的崩刃、孔径超差问题。同时浮动结构设置了合理的阻尼限位，不会出现径向窜动过大导致铰孔偏斜的问题，在刚性攻丝作业时，也可通过锁紧浮动结构实现刚性夹持，满足攻丝工序的刀具同步回转要求。

　　从设计思路层面，该结构优先考虑了加工场景的通用性与易维护性，整体采用模块化拆分设计，外部的限位端盖、夹持块、锁紧件都为可拆结构，日常维护时可快速拆开清理内部的切削液、切屑残留，更换磨损的浮动支撑件也不需要整体报废装置，降低长期使用成本。各部件的材质选择匹配机加工的恶劣工况，与刀具接触的夹持部位采用高硬度合金钢制作，耐磨性能优异，可反复装夹不同规格的铰刀柄部而不会出现夹持打滑、磨损凹陷的问题；外部主体结构采用高强度结构钢，整体刚性足够，承受铰孔时的切削扭矩不会出现变形，同时控制了整体重量，安装在机床主轴上不会增加额外的动平衡负担。

　　关于安装边界与外形尺寸，该固定器的柄部长度与直径符合通用机床刀具安装的标准尺寸范围，安装后伸出主轴端面的长度经过优化，不会在加工时与工件、夹具发生干涉，可适配最大加工直径范围内的孔加工需求，径向浮动行程控制在合理区间，既可以满足常规底孔的偏差补偿需求，也不会因浮动量过大导致铰刀失去定位。夹持端的内孔可适配标准直柄铰刀、丝锥的柄部尺寸，通过侧面的锁紧螺钉完成刀具固定，装拆刀具时仅需拧紧或松开锁紧螺钉即可，操作便捷。在实际加工验证中，使用该固定器进行铰孔作业，可将孔的尺寸精度稳定控制在IT7级以上，表面粗糙度可达Ra1.6及以下，相比刚性夹持铰刀的加工方式，废品率可降低六成以上，刀具寿命也能提升近三成，尤其适合同轴度要求较高的盘套类零件、轴类零件的径向孔、端面孔加工场景，在液压阀块、轴承座、传动套这类对孔精度要求严苛的零件加工中，这类浮动夹持结构已经成为标配的工艺装备。
