蒸汽机用旋转转直线往复偏心传动结构

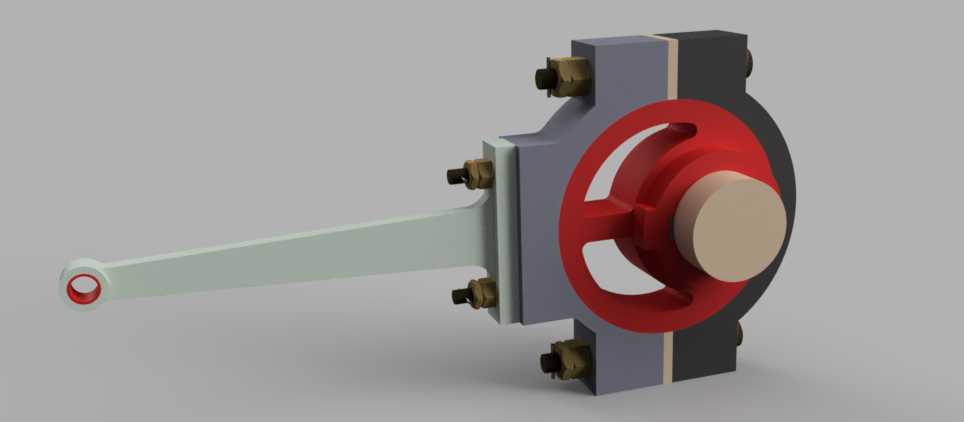

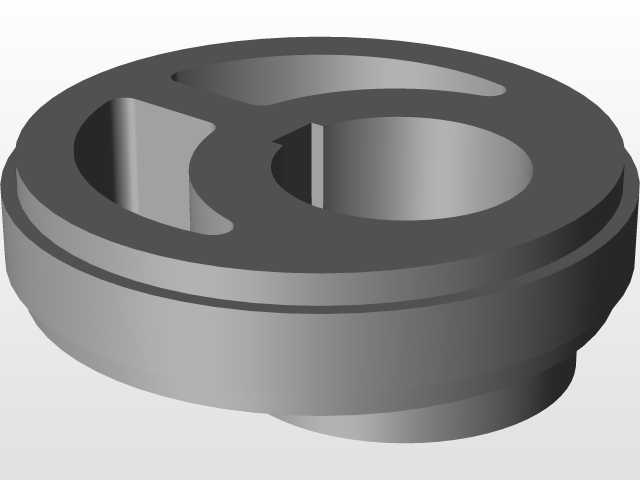

　　这套偏心传动结构的核心应用场景集中在往复式蒸汽机的配气机构端，是连接主轴旋转输出与滑阀、柱塞类直线执行件的核心传动单元，在小型固定式蒸汽机、船用辅机蒸汽机以及老式蒸汽动力泵组中都能见到同类结构的应用，其核心作用是在不借助额外凸轮、连杆复杂副的前提下，以极简的结构完成旋转运动到直线往复运动的稳定转换，相比曲柄滑块结构，偏心结构的布置更灵活，可在主轴任意轴向位置安装取力，不需要额外预留曲柄的回转避让空间，对蒸汽机紧凑化的阀腔布局适配性更强。从实际功能特性来看，该结构的偏心轮与主轴采用同轴紧固连接，随主轴做整周回转运动，偏心轮外圈的偏心套通过螺栓组与外侧的机架夹板形成滑动配合副，偏心套延伸出的传动臂直接与滑阀杆或者柱塞杆做铰接连接，

　　当偏心轮随主轴转动时，偏心距的径向变化会直接带动传动臂做定行程的直线往复动作，整个传动链没有多余的中间传动件，传动间隙可以通过偏心套与夹板之间的调整垫片进行补偿，长期运行磨损后只需要更换偏心套的耐磨衬层即可完成维护，不需要整体拆解主轴组件，现场运维的便捷性远高于集成式的曲柄结构。设计思路上，这套结构优先考虑了蒸汽机阀组驱动的行程精度需求，偏心轮的偏心距直接对应滑阀的额定工作行程，不需要额外设置行程放大或者缩小的杠杆副，从根源上减少了传动累积误差；机架夹板采用分体式螺栓锁紧结构，上下两组螺栓穿过夹板将偏心组件整体夹持在中间，安装时可以先将偏心轮预装在主轴上，再扣合两侧夹板完成装配，不需要从主轴端穿套整个组件，

　　对于已经完成主轴装配的蒸汽机整机，后期更换偏心组件的作业难度大幅降低；传动臂末端的铰接孔采用镶套设计，铰接销与孔的配合间隙可以通过更换不同壁厚的衬套进行调整，避免长期往复冲击下铰接孔磨大后导致的阀动作滞后问题。从安装边界与尺寸适配角度来看，偏心组件的整体回转外径由偏心距与偏心轮半径共同决定，安装时需要在主轴周边预留出对应偏心轮最大回转半径的避让空间，夹板的安装孔位需要与蒸汽机阀腔的安装基准面做同轴找正，保证传动臂的往复运动方向与滑阀杆的运动方向完全平行，避免出现侧向卡滞；偏心轮与主轴的连接采用平键周向定位，键槽的位置需要对应主轴的配气相位角，保证偏心轮带动滑阀的动作时机与活塞的运动相位完全匹配，一旦相位偏差超过设计阈值，

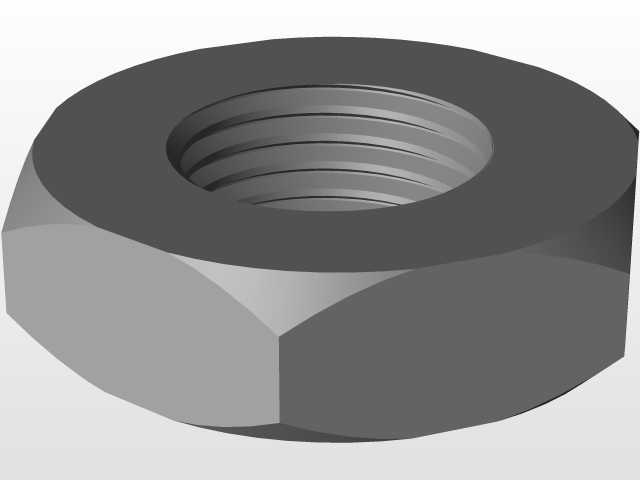

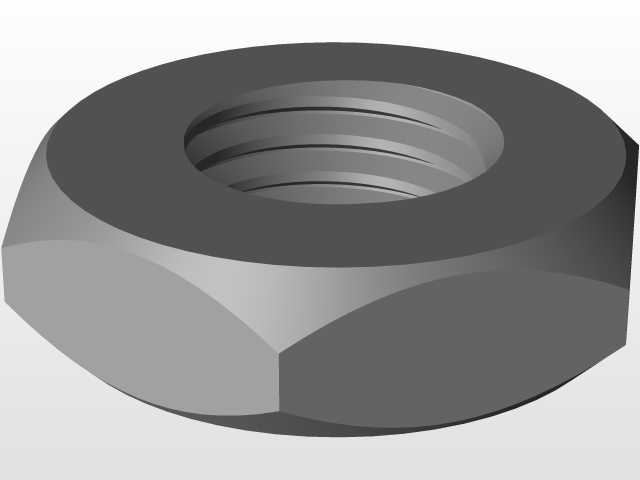

　　就会出现蒸汽机进排气时序错乱，无法正常输出动力的问题；传动臂的长度根据阀件与主轴的中心距进行适配，末端铰接点的运动轨迹在偏心轮整周转动时呈现为标准的简谐运动曲线，往复行程的误差可以控制在0.1mm以内，完全满足滑阀配气的精度要求。实际运行过程中，偏心轮与偏心套之间的摩擦面采用飞溅润滑方式，依靠蒸汽机曲轴箱内的润滑油飞溅到摩擦面完成润滑，不需要额外设置独立的润滑管路，结构的可靠性更高；夹板上的螺栓采用防松垫片锁紧，适应蒸汽机运行过程中的持续振动工况，避免螺栓松动导致的夹板移位、传动卡滞问题。这类偏心结构除了应用在蒸汽机领域，在小型往复泵、计量泵的驱动端也可以进行适配改造，只需要调整偏心距的大小就可以改变柱塞的往复行程，适配不同流量规格的泵组需求，结构的通用性较强。
