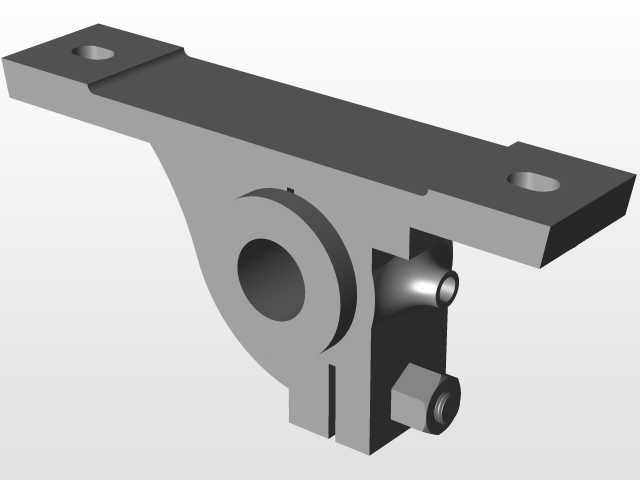

带安装垫板立柱式轴承支撑座结构

　　在轻工输送线、小型农用机具、非标自动化工作站的动力传递环节中，这类带安装垫板的立柱式轴承支撑座是十分常见的轴系支撑部件，它的核心作用是为跨距布置的旋转轴提供稳定的径向支撑，同时通过一体式的立柱结构抵消轴系运转时产生的径向跳动与小幅轴向窜动，避免轴端因为悬臂负载出现挠曲变形。很多刚接触结构设计的工程师容易忽略这类支撑座的安装边界设计，实际上这类部件的底座垫板并非单纯的加厚结构，垫板上预留的两个沉头安装孔，孔距是按照常规型材安装面的标准孔位做的匹配设计，安装时不需要额外加工过渡连接板，直接通过内六角螺栓就能把整个支撑座固定在铝型材机架或者型钢焊接架的安装面上，沉头孔的深度刚好能把螺栓头完全埋入垫板平面，

　　不会出现螺栓头突出干涉轴系周边零部件的问题。从结构设计逻辑来看，这个支撑座把轴承容纳腔和立柱支撑做成了一体式结构，相比分体式的轴承座加立柱拼接结构，少了两道配合面的加工误差，装配时不需要反复调整轴承腔的同轴度，只要底座安装面找平，轴承腔的中心高就能直接达到设计公差要求。轴承腔的内侧做了适配标准深沟球轴承的台阶定位面，轴承装入后靠台阶面实现轴向定位，侧方预留的注油孔位置刚好对准轴承的保持架间隙，日常维护时不用拆解整个支撑座，直接通过注油嘴加注润滑脂就能完成轴承保养，侧方的红色密封端盖是和轴承腔过盈配合的，既能阻挡外部的粉尘、切削液或者农田里的泥水进入轴承滚道，也能防止轴承内部的润滑脂泄漏，在多粉尘的粮食加工输送线、

　　户外作业的小型农机设备上，这种密封结构的实用性远高于外露式的轴承支撑结构。实际选型应用的时候，要注意这个支撑座的中心高参数，它的中心高是从底座安装面到轴承腔中心的垂直距离，这个尺寸直接决定了配套旋转轴的安装高度，设计轴系的时候要提前核算这个尺寸和传动轮、联轴器的中心高匹配度，避免出现带轮错位、联轴器偏心的问题。底座垫板的长宽尺寸是按照最大承载工况做的优化，在额定负载下，垫板和安装面的接触压强远低于普通碳钢机架的许用压应力，不需要额外加装加强筋来提升底座刚度，对于轻量化设计的非标设备来说，这种一体式结构能有效减少整机的零件数量，降低装配工时。很多人在做三维建模的时候，容易把轴承腔的公差带设置错，实际上这个部位的孔公差要选H7级，

　　和标准轴承的外圈公差形成过渡配合，既不能太松导致轴承跑外圈，也不能太紧导致装配时压坏轴承外圈。侧方的注油孔通道做了倾斜设计，注油时润滑脂能顺着通道直接流到轴承滚道位置，不会出现通道堵塞导致润滑脂无法到达摩擦面的问题。立柱部分的壁厚是按照最大径向载荷做的等强度设计，在轴承腔下方的受力集中区域做了局部加厚，往底座方向逐渐过渡到常规壁厚，既保证了支撑刚度，又不会因为整体壁厚过大导致零件重量增加、材料浪费。在实际的设备运行场景里，这类支撑座经常用在输送线的从动辊支撑、小型排种器的传动轴支撑、非标设备的同步带轮轴支撑位置，相比常见的剖分式轴承座，它的结构更紧凑，占用的安装空间更小，在安装位置受限的设备内部，这种一体式立柱结构的优势会更明显。安装的时候要注意，底座的两个安装孔不要一次把螺栓拧到额定扭矩，要先把轴承和轴预装到位，转动轴检查没有卡滞之后，再对角均匀拧紧安装螺栓，避免因为安装面的平面度误差导致轴承腔变形，出现轴转动卡滞、轴承过早磨损的问题。另外这个支撑座的轴承腔端面和端盖的配合面做了密封槽设计，装配的时候可以在槽内加装O型密封圈，在有防水要求的食品加工设备、清洗线设备上使用时，能达到更好的密封效果，不用额外更换防水型轴承座就能满足工况要求。
