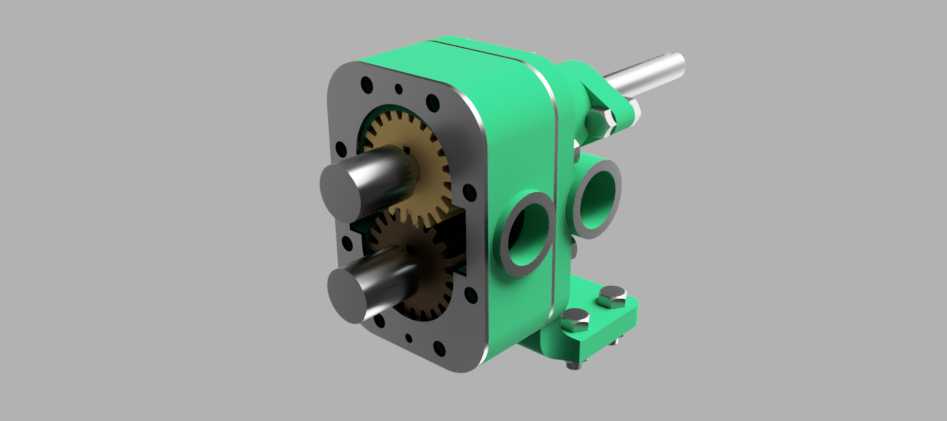

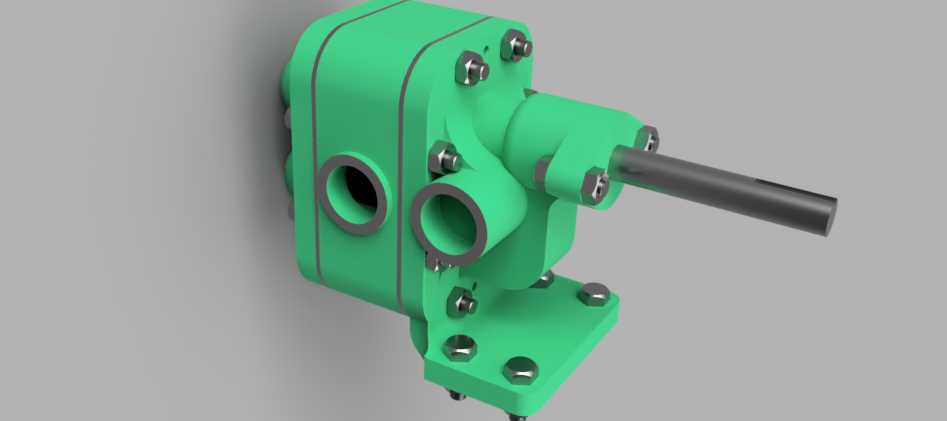

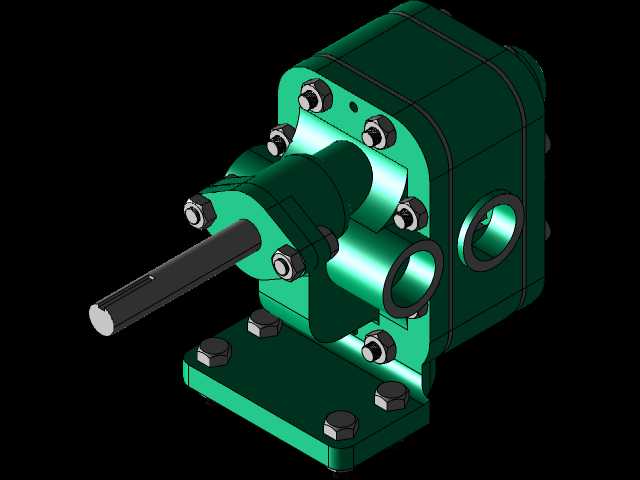

外啮合旋转式齿轮泵结构设计方案

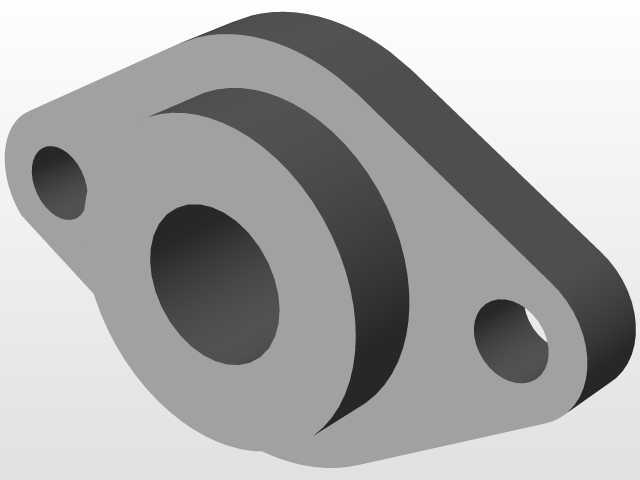

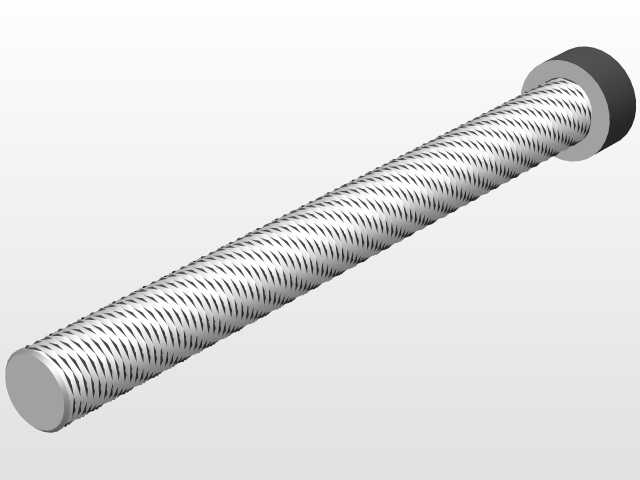

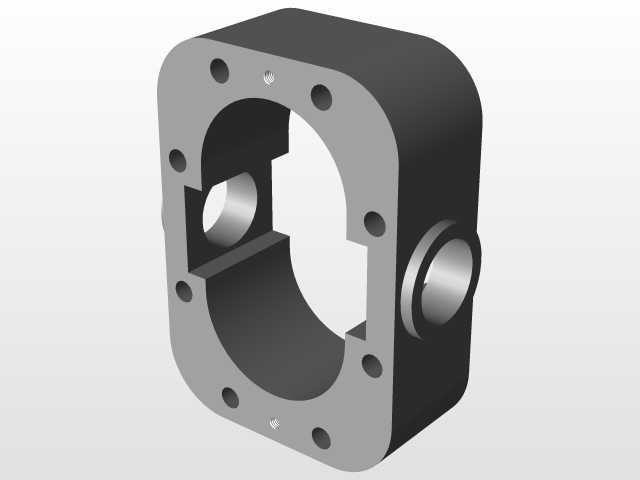

　　在液压系统、润滑回路、低压流体输送场景中，外啮合齿轮泵是应用占比极高的动力元件，这套旋转齿轮泵结构针对中小流量工况设计，可直接适配机床润滑系统、小型液压站、燃油输送单元的配套需求，日常运行中依靠一对参数匹配的渐开线圆柱齿轮啮合过程形成的密闭容积变化，完成流体的吸入与增压排出，相比叶片泵、柱塞泵结构，齿轮泵的抗污染能力更强，对流体介质的清洁度容忍度更高，在工程机械、农业装备、通用机床的辅助供油回路中适配性极强。从结构设计逻辑来看，这套泵体采用分体式壳体结构，泵盖与主壳体通过内六角圆柱头螺钉紧固，接合面加工有密封槽可加装耐油橡胶垫片，避免高压工况下的介质渗漏；主动轴伸出端采用轴封结构，可根据输送介质特性选配骨架油封或者机械密封，

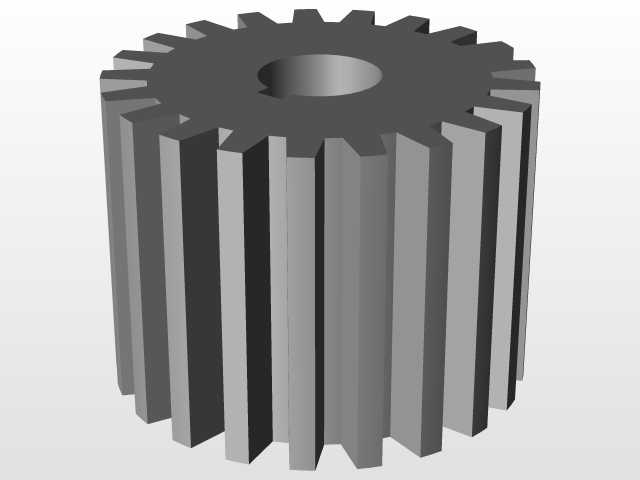

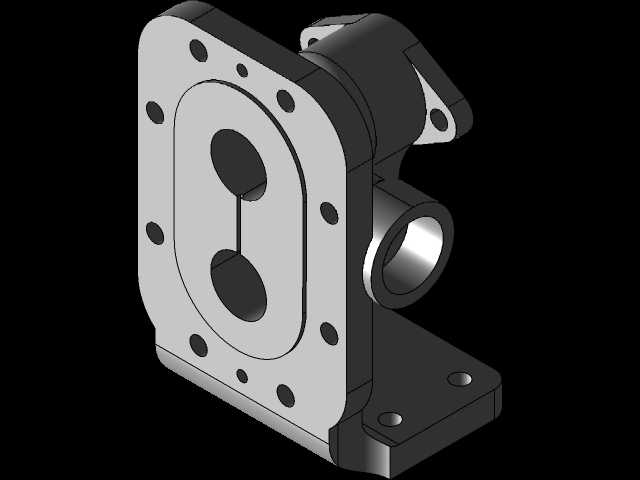

　　防止介质沿轴向外泄漏。齿轮副安装在壳体内部的镗孔腔体内，主动轴通过平键与驱动端连接，从动轴两端支撑在壳体的轴孔内，齿轮与轴的配合采用过渡配合保证传动同轴度，齿轮端面与泵盖之间预留有合理的轴向间隙，既避免运转过程中端面摩擦磨损，又能控制间隙过大带来的容积效率下降，径向间隙则根据齿轮齿顶圆与壳体内孔的加工精度匹配，兼顾运转灵活性与内泄漏控制。安装接口部分，泵体底部设计有带安装孔的法兰底座，四个安装孔的孔位公差按照IT7级精度设计，可直接通过螺栓固定在设备的安装基面，安装时需保证驱动轴与动力输出轴的同轴度误差不超过0.1mm，避免轴承受附加径向力导致早期磨损。进油口与出油口均采用内螺纹接口设计，两个接口的通径按照额定流量匹配，

　　进油口口径略大于出油口，降低吸油阻力避免吸空现象产生，安装管路时需注意进油管路的密封可靠性，杜绝空气吸入导致的泵体噪音、流量脉动问题。实际选型适配时，这套齿轮泵可适配粘度范围在10-500cSt的流体介质，包括液压油、润滑油、轻质燃油等无固体颗粒的介质，额定工作压力可覆盖0.3-2.5MPa的低压工况，转速适配范围在800-2000r/min，可直接通过联轴器与电机、内燃机输出端连接，也可通过齿轮传动取力。结构细节上，壳体上的泄油孔可将轴封处渗漏的介质引回进油腔，避免轴封处压力积聚导致密封失效；齿轮采用变位齿轮设计，可降低齿轮啮合时的困油现象，减少运转过程中的振动与噪音，同时提升齿轮的接触强度，延长泵的使用寿命。在三维建模过程中，

　　所有配合面的公差、安装尺寸都按照实际加工要求做了参数化设计，壳体的壁厚、加强筋位置都经过刚度校核，保证在额定压力下壳体变形量控制在允许范围内，不会因为壳体变形导致齿轮卡滞或者间隙超差。这套结构没有集成溢流阀，实际系统应用时需要在出油侧管路加装过载保护阀，避免出口堵塞导致泵体过载损坏；日常维护时只需定期检查轴封渗漏情况、更换滤芯保证介质清洁度，即可保证长期稳定运行，相比同流量规格的其他泵型，这套齿轮泵的零件数量更少，加工工艺性更好，壳体采用铸铁或者铝合金压铸即可成型，齿轮采用常规滚齿工艺加工，轴类零件采用车削、磨削工艺即可完成加工，整体制造成本更低，适合批量配套应用。在设备改造、液压站搭建过程中，可直接根据安装孔位、接口尺寸、流量参数直接选型替换同规格产品，不需要额外改动安装基座与管路布局，适配成本极低。
