卧式蒸汽机十字头连接结构设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:500764
  • 卧式蒸汽机十字头连接结构设计
  • 卧式蒸汽机十字头连接结构设计
  • 卧式蒸汽机十字头连接结构设计
  • 卧式蒸汽机十字头连接结构设计
  • 卧式蒸汽机十字头连接结构设计
  • 卧式蒸汽机十字头连接结构设计
  • 卧式蒸汽机十字头连接结构设计

  在卧式蒸汽机的动力传递链路中,十字头是承担侧向力抵消、直线运动与摆动运动转换的核心中间构件,其结构合理性直接决定整机运行的平稳性与核心部件使用寿命。不同于内燃机的活塞销直接连接连杆的结构,卧式蒸汽机的活塞行程普遍较长,活塞杆做长距离水平往复运动时,若直接与连杆铰接,连杆摆动产生的侧向分力会直接作用在活塞杆与活塞密封件上,极易造成密封偏磨、活塞杆弯曲变形等故障,十字头的存在就是为了承接这部分侧向力,将其传导至机身导轨面,让活塞杆始终保持纯轴向受力状态。

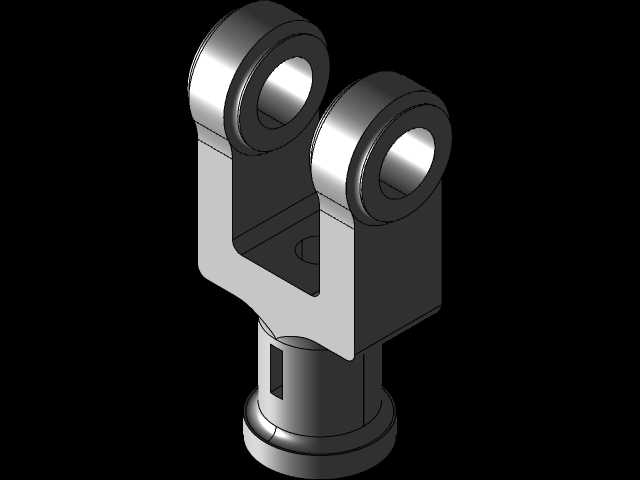

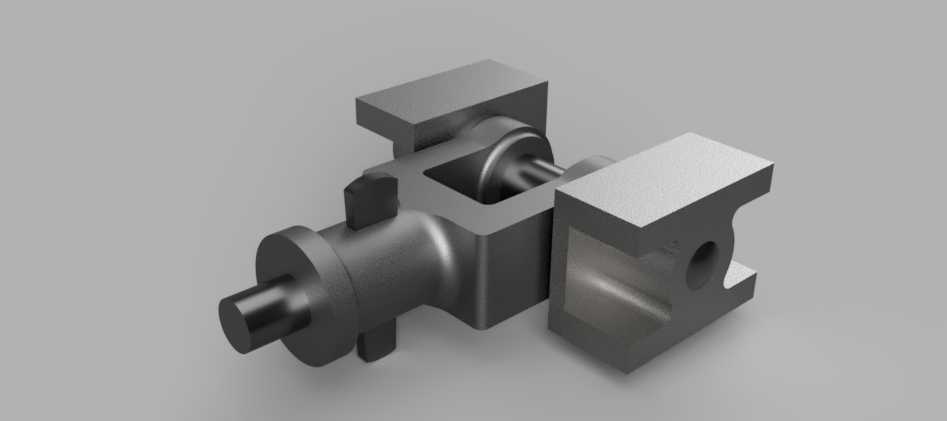

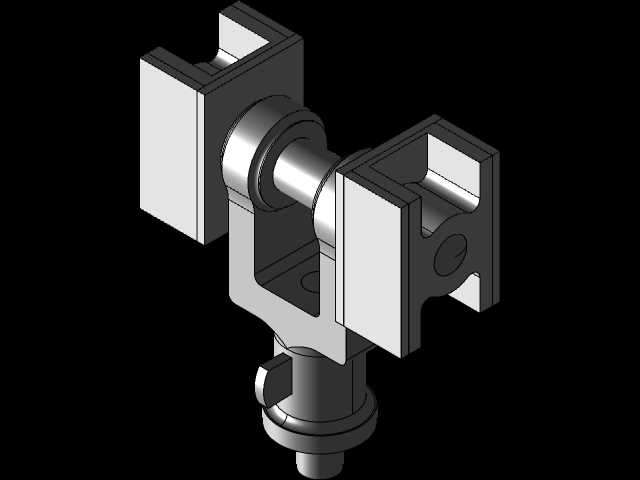

  从结构设计逻辑来看,该十字头采用整体式铸钢基体加工而成,主体分为三个功能区段:中间的十字头本体为上下对称的方形滑块结构,两个平行的外侧平面为导轨配合面,加工时需保证平面度公差不低于IT7级,表面粗糙度控制在Ra1.6以内,与机身导轨之间预留0.08-0.12mm的滑动配合间隙,运行时依靠曲轴飞溅的润滑油形成油膜,承担连杆摆动产生的全部侧向推力,避免活塞杆承受径向载荷。前端的活塞杆连接端采用带锁紧槽的圆柱轴头设计,轴头加工有定位轴肩与外螺纹,装配时活塞杆端部的内孔与轴头采用H7/h6间隙配合,到位后通过锁紧螺母并配合止动垫片锁死,保证活塞杆与十字头的同轴度误差不超过0.02mm,防止运行过程中出现活塞杆偏摆。后端的连杆连接销孔为贯穿式通孔,孔内加工有润滑油槽,与十字头销采用过渡配合,连杆小头端通过铜套与十字头销铰接,可在十字头随活塞杆做水平往复运动时,适配连杆随曲轴转动产生的角度摆动,完成动力从活塞到曲轴的传递。

  在安装边界与尺寸匹配上,十字头滑块的宽度需与机身导轨的内槽宽度严格适配,过大会导致安装卡滞、运行发热,过小则会造成十字头在导轨内横向窜动,产生撞击噪声;滑块的行程长度需匹配活塞的设计行程,保证活塞运行到上下止点时,十字头不会超出导轨的有效支撑范围,避免出现悬臂受力状态。十字头销的直径需根据蒸汽机的额定输出扭矩核算剪切强度,通常选用40Cr材质调质处理,表面淬火硬度达到HRC45-50,保证足够的耐磨性能与抗冲击能力。销孔的位置度公差需严格控制,其中心轴线需与活塞杆轴线垂直且共面,垂直度误差不超过0.01mm/100mm,否则会造成连杆运行时出现附加弯矩,加剧铜套与十字头销的磨损。

  实际应用场景中,这类十字头结构除了传统卧式蒸汽机外,在卧式往复泵、大型往复式压缩机等需要长行程往复运动的动力设备中也有广泛应用,其核心设计思路都是通过滑块结构承接侧向力,隔离径向载荷对活塞杆密封与活塞组件的影响。设计过程中需要重点关注滑块配合面的润滑结构,通常会在滑块配合面开设交叉分布的油槽,保证润滑油能够均匀分布在整个接触面上,避免干摩擦;同时十字头本体的减重设计也需要兼顾刚度要求,在非受力区域开设减重空腔时,需保证本体的抗弯截面模量足够,避免在最大侧向力作用下出现本体变形,导致导轨配合面出现偏载。另外,十字头与活塞杆的连接防松结构也是设计重点,除了锁紧螺母加止动垫片的结构外,部分大吨位机型还会在轴头与活塞杆的配合面加装定位销,防止长期往复冲击下连接出现松动,造成功率传递失效。
