往复式机床刀头铰接阀瓣块结构

　　在刨床、成型机这类做直线往复切削动作的金属加工设备上，刀头部位的铰接承载部件一直是影响加工面质量、刀具回程损耗的核心结构，这次拆解建模的阀瓣块总成，就是专门适配这类往复工况的铰接承载单元。日常车间里操作过牛头刨或者卧式成型机的师傅都有体会，刀具在工作行程完成切削后，返回行程如果刀头始终保持压紧工件的状态，不仅会在已加工表面划出不规则划痕，还会加剧刀具后刀面的磨损，严重的时候甚至会崩刀尖，这个阀瓣块的核心作用，就是在回程阶段通过铰接结构的微量抬升让刀具脱离工件表面，实现返程无接触的动作逻辑。

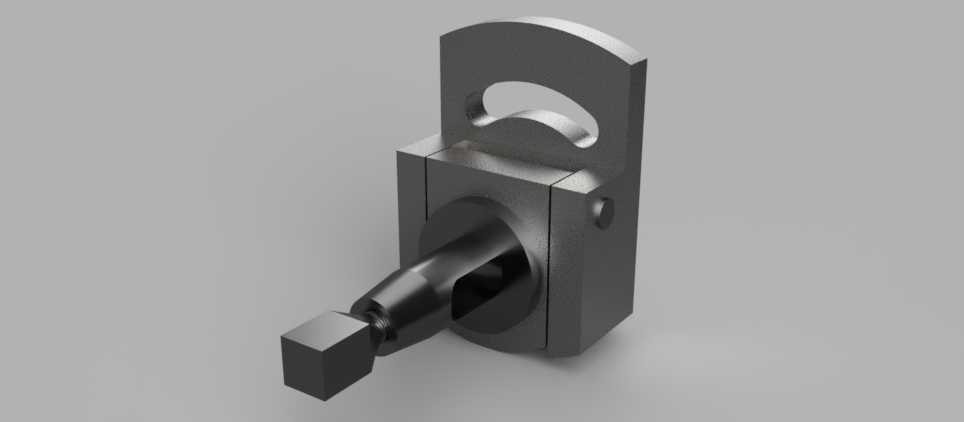

　　从结构设计逻辑来看，整个部件采用分体式块体装配思路，主体承载块为方正的箱式结构，顶部设置带圆弧过渡的挂接耳孔，用来和刀架的抬升驱动摆杆连接，耳孔内侧做了圆弧倒角，避免摆杆往复摆动时出现应力集中的棱边切割问题。主体块侧面预留了横向的锁紧销孔，用来固定穿过块体中心的阀芯铰接轴，轴端和刀夹的连接部位做了方榫定位结构，相比圆柱销定位，方榫结构能承受更大的切削扭矩，不会在重切削刨削的时候出现刀头偏转的问题。整个块体的安装边界控制得非常紧凑，主体块的长宽尺寸适配常规中型刨床的刀架安装槽宽度，不需要对原有刀架做额外的扩槽改造就能直接替换安装，挂接耳的突出高度也严格匹配原有抬升摆杆的摆动行程，不会出现摆杆动作干涉或者抬升行程不足的问题。

　　实际工况下，这个部件要承受的载荷是交变的，工作行程时，切削力通过刀夹传递到铰接轴，再分散到整个阀瓣块的承载面上，这时候块体和刀架安装面是完全贴合锁死的，保证刀具切削时没有晃动余量，加工出的平面平面度能稳定达到IT7级精度；到了返回行程，顶部挂接耳连接的摆杆会带动整个铰接轴绕销孔做微小角度的转动，让刀夹带着刀具向上抬起0.2到0.5毫米的间隙，这个间隙量刚好能让刀具后刀面离开已加工表面，既不会因为抬升量过大导致下一次工作行程下刀时出现撞刀冲击，也不会因为抬升量太小刮花加工面。

　　建模过程中需要特别注意几个配合面的公差控制：铰接轴和主体块内孔的配合选H7/g6的间隙配合，保证回程转动的时候没有卡滞，同时间隙量控制在0.02毫米以内，避免切削时出现铰接晃动；方榫连接部位选H7/h6的过渡配合，装配时用铜锤轻敲就能装入，同时能传递足够的切削扭矩；顶部挂接耳的内孔要做同轴度校验，两侧耳孔的同轴度公差控制在0.01毫米以内，不然摆杆摆动的时候会出现别劲的情况，长期使用会导致耳孔单侧磨损过快。另外整个块体的棱边除了功能需要的直角定位面，其余非配合棱边都做了C1的倒角处理，一方面是去除加工毛刺避免装配时割手，另一方面也能减少热处理时的应力集中，避免块体淬火的时候出现棱边开裂的问题。

　　从维护角度来说，这个结构的分体设计也很适合车间日常检修，锁紧销孔是贯通设计，更换磨损的铰接轴的时候只需要打出销子就能抽出轴体，不需要拆卸整个刀架，能大幅减少设备停机维护的时间。块体的材质一般选用40Cr调质处理，表面硬度达到HB220-250，既有足够的韧性承受交变冲击载荷，也有足够的耐磨性保证长期使用的尺寸稳定性，铰接轴部位可以做局部高频淬火，硬度达到HRC45-50，提升转动配合面的耐磨性能。很多车间在做设备改造的时候，会忽略这类铰接部件的配合精度，随便用圆钢车个轴换上，结果用不了半个月就出现间隙过大、抬刀卡滞的问题，反而增加了刀具损耗和废品率，实际上这类核心铰接部件的尺寸精度、配合公差、结构强度，恰恰是决定往复式机床加工稳定性的关键细节。
