工业流体密封用填料函组件结构设计

　　在化工、电力、给排水、流体输送等涉及压力介质传输的工业场景中，旋转或往复运动的轴类部件与静止腔体之间的密封，是决定整套设备运行可靠性的核心环节之一，填料函总成正是承担这一密封功能的核心组件。不同于接触式机械密封对安装精度、介质洁净度的严苛要求，填料函结构凭借容错率高、维护便捷、成本可控的特性，广泛应用在水泵、反应釜搅拌轴、蒸汽阀门阀杆、往复式压缩机活塞杆等多种存在动密封需求的工位，即便在含少量杂质的水、蒸汽、低粘度油品介质工况下，也能通过填料的自适应变形填补密封间隙，阻止介质沿运动部件缝隙向外泄漏。

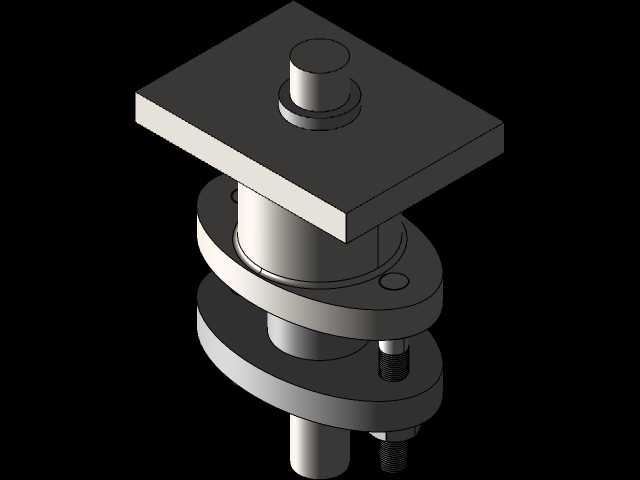

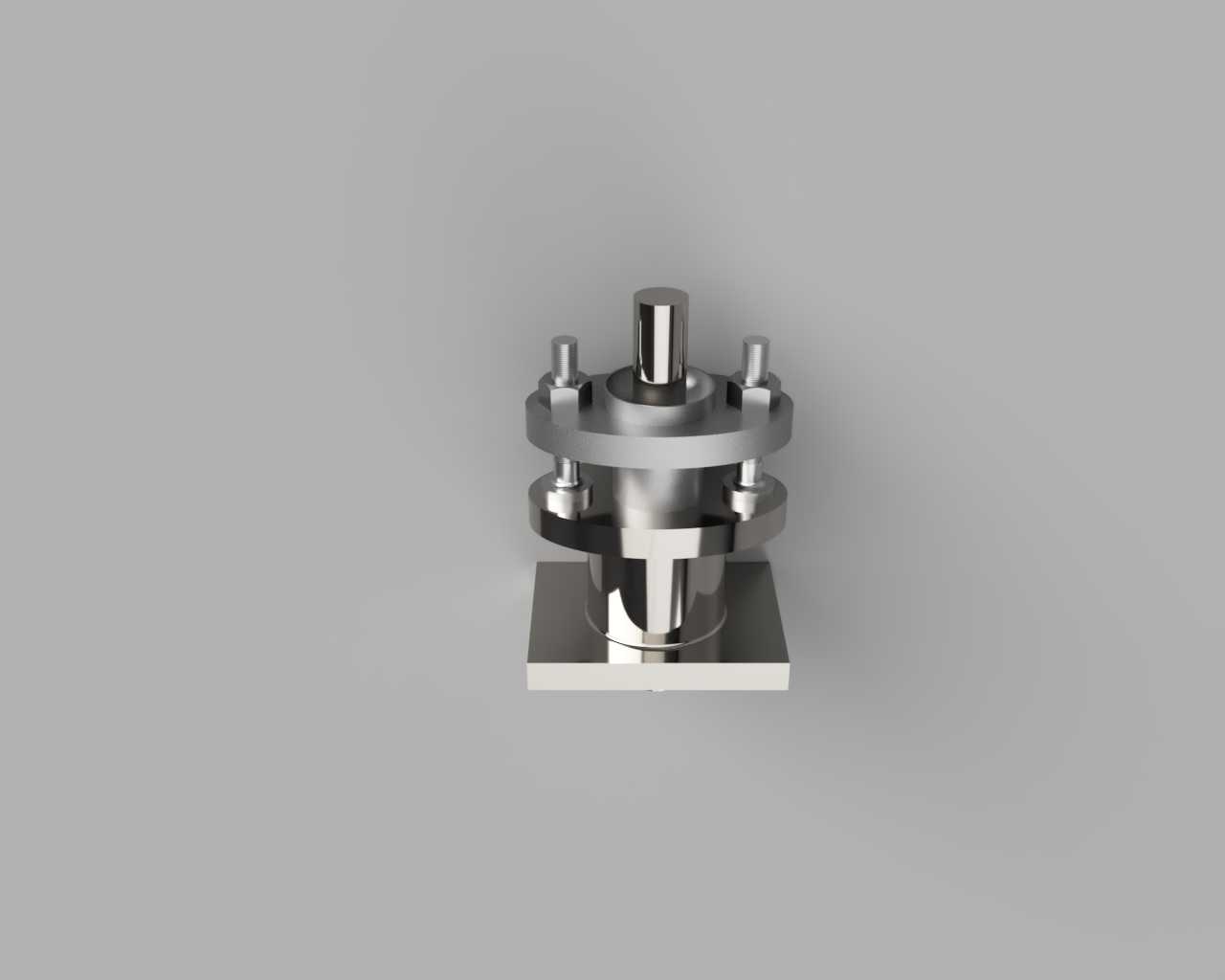

　　从结构功能逻辑来看，这套填料函总成采用分体式堆叠设计，底部为与设备腔体对接的方形安装基座，基座中心开设与运动轴适配的通孔，作为轴件穿入的通道，基座上方设置填料容纳腔，腔体内可填充柔性石墨、聚四氟乙烯编织、芳纶纤维等不同材质的密封填料环，填料层上方设置压盖结构，通过周向均匀布置的四根拉紧螺栓连接压盖与基座，拧紧螺栓时压盖会轴向挤压填料环，让填料产生径向膨胀变形，紧密贴合轴的外表面与容纳腔的内壁，以此阻断介质的泄漏路径。这种结构的设计优势在于，当填料长期运行出现磨损导致密封性能下降时，无需整体拆解设备，仅需适当拧紧螺栓调整压盖的压紧量，即可补偿填料的磨损量，快速恢复密封效果；当填料完全失效需要更换时，拆下压盖即可掏出旧填料、填入新填料，维护操作的门槛远低于集成式机械密封，非常适合现场运维条件有限的工业场景。

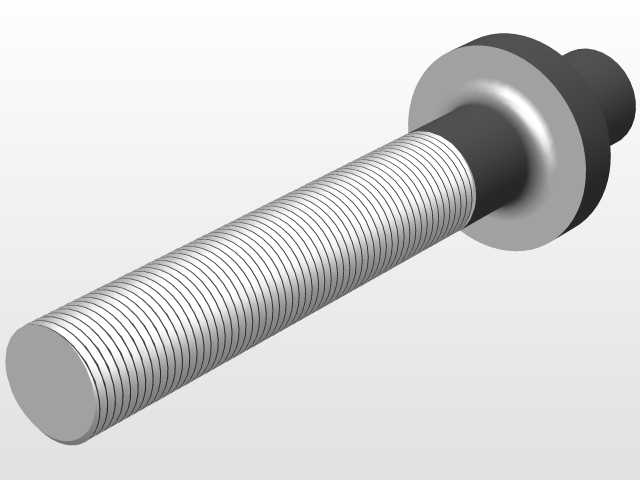

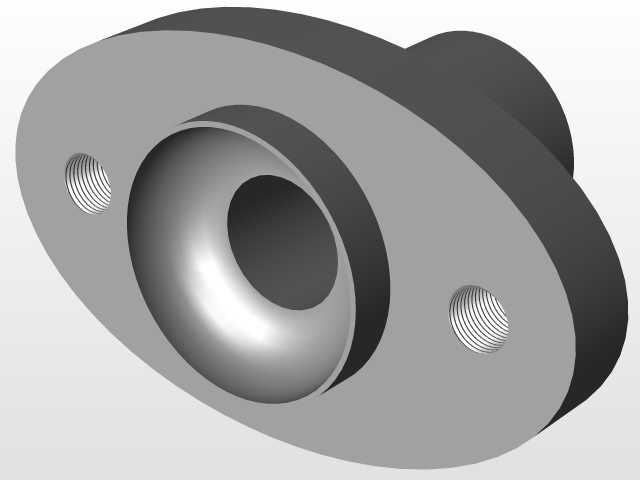

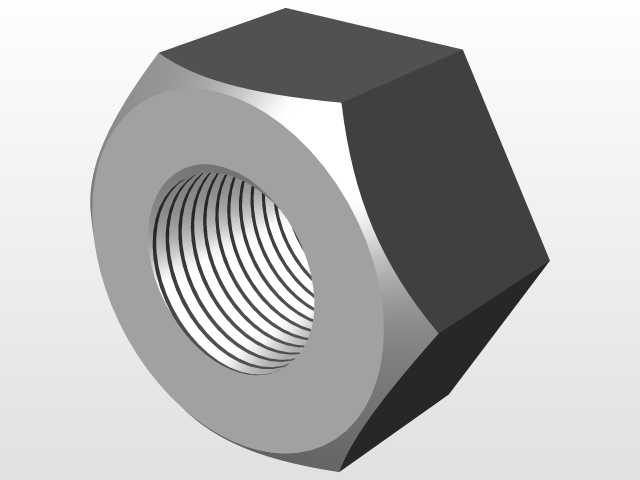

　　在设计这套结构的三维模型时，首先要明确安装边界的尺寸约束：底部方形安装基座的边长、安装孔的孔距与孔径，必须匹配对接设备腔体的法兰接口尺寸，保证安装时的同轴度误差控制在允许范围内，避免轴件运行时出现偏磨；中心轴孔的直径要根据适配的轴径做合理间隙设计，间隙过大会导致填料被介质压力挤出，间隙过小则会在轴运行时刮伤轴表面、增大运行摩擦阻力。压盖与填料接触的端面设计为向内倾斜的锥面，而非平面结构，这种锥面结构在压紧填料时，能让填料更均匀地向轴侧膨胀，避免靠近腔体内壁侧的填料压得过实、靠近轴侧的填料压合力不足导致的密封失效问题。周向布置的拉紧螺栓采用对称分布设计，拧紧时需要对角交替施力，保证压盖平行下压，避免压盖偏斜导致的填料受力不均、局部磨损过快问题，螺栓的规格选型要根据填料压紧所需的轴向力计算，保证足够的拉紧力余量，同时避免螺栓过载断裂。

　　实际工程应用中，填料函的密封效果并非仅靠结构尺寸保证，还需要结合工况匹配对应的填料材质：输送常温清水的工况可选用成本较低的油浸棉麻填料，高温蒸汽工况要选用耐温性能优异的柔性石墨填料，腐蚀性介质工况则需要搭配聚四氟乙烯材质的填料，同时在填料层中间可加装液封环，通入清洁的密封水或密封油，既可以阻挡介质向外泄漏，还能对摩擦面起到润滑冷却作用，降低填料与轴之间的摩擦温升，延长填料的使用寿命。这套三维模型完整还原了填料函从基座、填料腔、压盖、拉紧螺栓的全部装配关系，各部件的配合公差、装配间隙都按照实际工程设计规范设置，既可以作为设备改造时的密封结构选型参考，也可以直接用于教学演示中动密封结构的原理讲解，帮助结构设计人员快速理解填料密封的工作逻辑，在实际项目中根据工况参数调整尺寸、优化结构，避免出现密封泄漏、填料过快磨损等常见工程问题。需要注意的是，填料函的压盖压紧力并非越大越好，过大的压紧力会导致填料与轴之间的摩擦力急剧增大，不仅会提升设备的运行功耗，还会快速磨损轴表面与填料，严重时甚至会出现填料烧蚀、轴抱死的故障，实际调试时需要调整压紧力到介质呈滴状泄漏的状态，每分钟数滴的泄漏量可以起到润滑摩擦面的作用，反而能大幅延长密封结构的整体使用寿命。
