发动机辅助系统V带传动总成结构

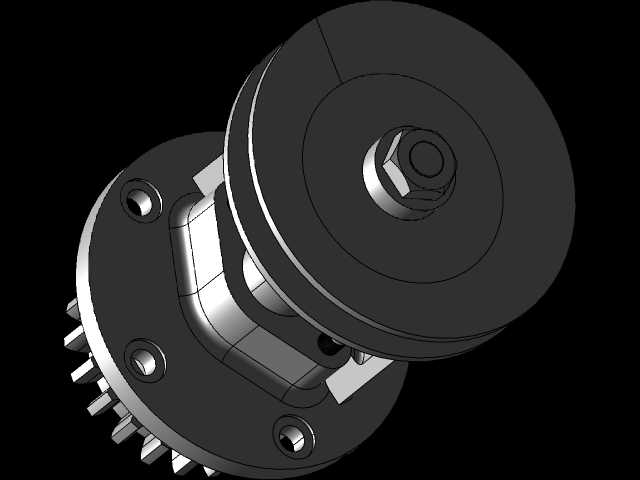

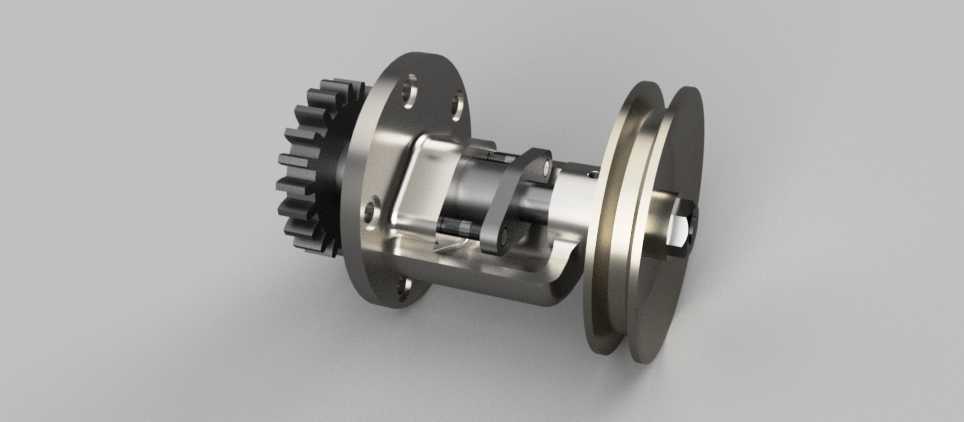

　　在车用动力单元的前端轮系布局里，这类V带传动总成承担着多附件动力分流的核心作用，区别于单轮传动结构，该总成集成了输入连接法兰、张紧限位结构、输出带轮槽组与支撑轴承组，不需要额外搭建独立的传动支架，就能完成发动机曲轴端动力向多个辅助部件的稳定传递。从实际装车场景来看，这类结构普遍适配小排量乘用车、轻型工程机械的动力舱布局，安装边界围绕发动机前端的正时罩壳固定点位设计，法兰端的连接孔位采用节圆等分布局，能够直接与曲轴输出端的连接齿盘啮合，不需要额外加工过渡连接套，减少了装配环节的累计公差。

　　设计层面首先考虑的是带传动的滑移率控制，带轮的槽型角度严格匹配普通V带的楔角参数，槽面的粗糙度控制在Ra1.6-Ra3.2区间，既避免槽面过于光滑导致皮带打滑，也防止粗糙度过高加剧皮带侧面的磨损。总成的支撑部分采用双列深沟球轴承跨距布置，两个轴承分别位于带轮轮毂的两端，能够抵消皮带张紧后产生的径向弯矩，避免长期运行后出现轴系挠曲变形，轴承的内侧设置有接触式橡胶密封圈，能够阻挡动力舱内的灰尘、油污进入轴承滚道，延长维护周期。

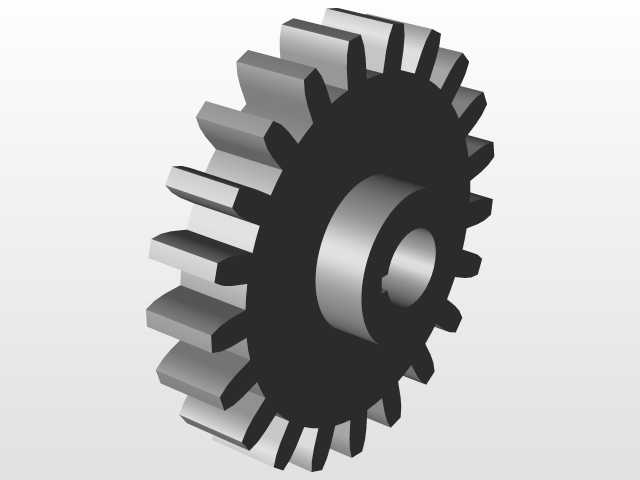

　　从功能特性上看，该总成的输入端集成了传动齿盘，能够同时为转速传感器提供信号触发点位，不需要额外在轮系上加装信号轮，简化了前端轮系的零件数量。带轮部分采用双槽结构设计，可以同时驱动两个不同速比的附件，比如一侧槽位连接交流发电机，另一侧槽位连接动力转向液压泵，两个槽位的基准直径根据附件的额定工作转速匹配，发电机侧的带轮直径更小，能够保证发动机怠速工况下发电机仍有足够的转速输出满足整车用电需求，转向泵侧的带轮直径匹配转向泵的额定工作转速区间，避免转速过高导致液压系统过热、转速过低导致转向助力不足。

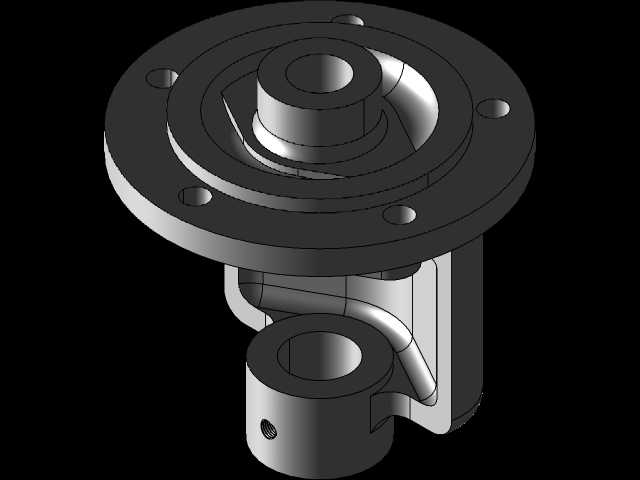

　　安装边界方面，总成的轴向总尺寸控制在紧凑范围内，适配动力舱内狭窄的布置空间，法兰端的定位止口采用h7公差配合，装配时能够快速完成与发动机缸体前端的同轴定位，固定螺栓采用均匀受力的布局设计，拧紧后法兰面的平面度公差控制在0.05mm以内，避免运行过程中出现带轮偏摆导致的皮带脱槽、异常磨损问题。总成的外侧设置有挡边结构，能够在皮带出现小幅轴向窜动时起到限位作用，不需要额外加装皮带挡圈。

　　在实际运行工况下，该总成需要承受发动机转速波动带来的冲击载荷，因此轮毂部分采用高强度铝合金锻造加工，相比铸铁材质能够降低自身转动惯量，减少发动机转速变化时的惯性冲击，同时降低总成的整体重量。带轮槽的工作表面经过硬质阳极氧化处理，表面硬度达到HV400以上，能够抵御皮带嵌入的杂质带来的磨粒磨损，长期运行后槽型尺寸的变化量控制在允许范围内，保证皮带的张紧力不会出现快速衰减。

　　结构设计过程中，还充分考虑了皮带的安装便利性，带轮的外侧槽边采用圆角过渡设计，安装V带时不需要使用专用工具强行撬入，能够避免皮带内部的线绳层在安装过程中出现损伤。轴承的润滑采用长效润滑脂填充，出厂时已经完成注脂与密封，全生命周期内不需要额外补充润滑脂，减少了后期维护的工作量。总成的各连接部件之间设置有防松垫片，在发动机长期振动工况下，固定螺栓不会出现松动退出现象，保证传动系统的可靠性。

　　从传动效率的角度来看，该结构的动力传递效率能够达到95%以上，相比平带传动能够提供更大的摩擦力，传递相同扭矩时需要的张紧力更小，能够降低轴承的径向载荷，延长轴承的使用寿命。在张紧力匹配上，设计时预留了张紧轮的安装调整空间，当皮带运行一段时间出现伸长后，可以通过调整张紧轮的位置恢复合适的张紧力，不需要提前更换皮带，降低了使用成本。
