可旋转锁紧式方形多工位刀具装夹架

　　在常规立式铣床、台式钻床及小型专用加工设备的工位布局中，单主轴设备的换刀效率一直是影响小批量多工序加工节拍的核心痛点，这类方形刀架的应用场景，正是针对单工位加工设备需要频繁更换不同直径、不同切削类型刀具的作业场景，无需在刀库与主轴间反复走刀换刀，也无需操作人员反复在工具柜取放刀具，将工序所需的四把刀具预先装夹在刀架工位上，通过旋转切换即可快速完成刀具对位，配合锁紧结构即可保证加工过程中的装夹刚性。从实际使用逻辑来看，这类刀架的核心功能是实现四把不同刀具的同步预装与快速切换，每一个装夹工位都设计有独立的刀具锁紧结构，可适配直柄类铣刀、钻头、铰刀等常用切削刀具的柄部尺寸，装夹时刀具插入对应工位的定位孔后，

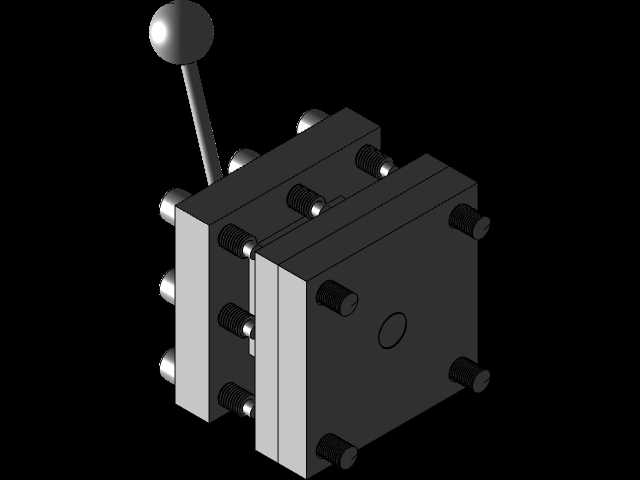

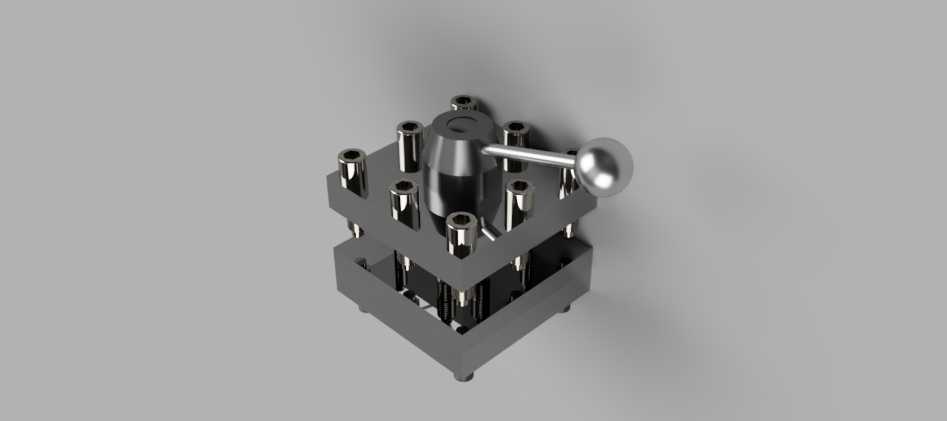

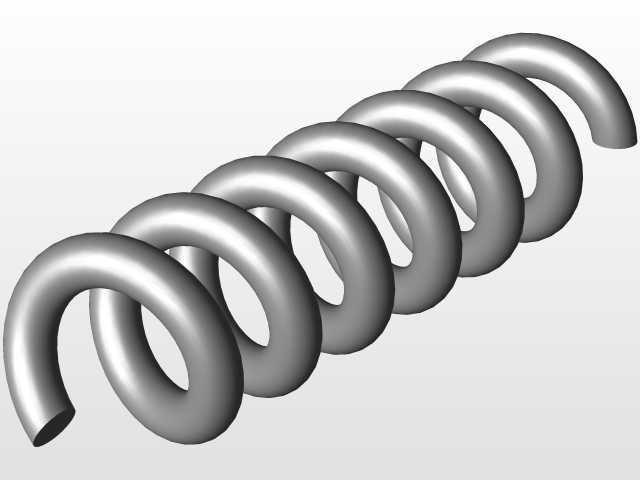

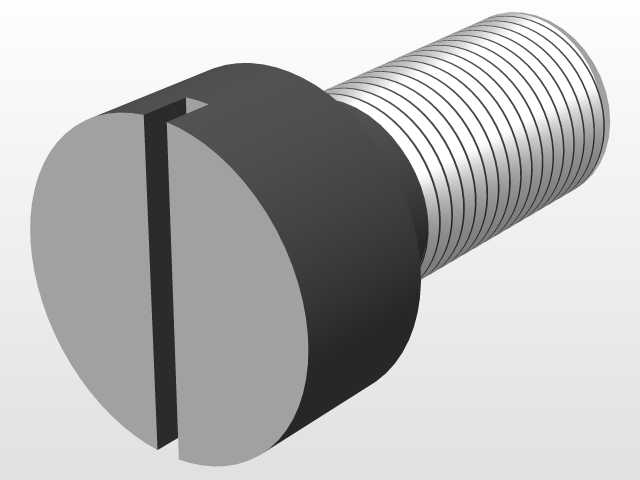

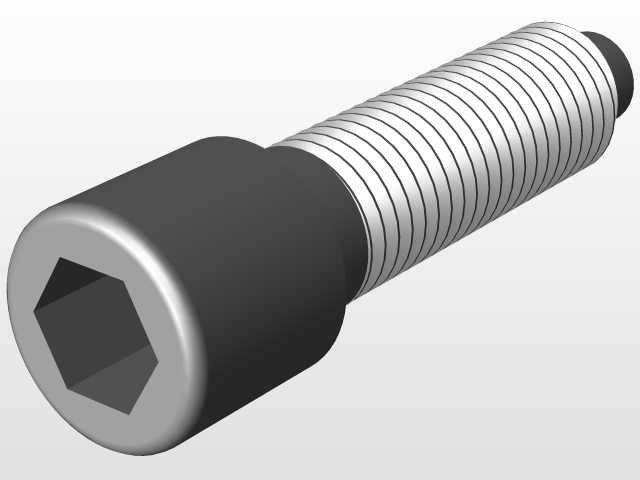

　　通过侧部锁紧螺钉即可完成刀具的径向固定，避免刀具在旋转切换或加工受力时出现窜动。刀架的旋转基座采用分层式方形结构设计，底层为固定安装座，可通过底部的安装孔直接固定在机床工作台的T型槽上，或者安装在专用的工装台面上，安装边界需要预留出旋转半径空间，避免刀架旋转时与周边的夹具、工件产生干涉；中间层为旋转承载盘，四个刀具安装工位沿方形承载盘的周向均匀分布，工位间距经过计算，保证单把刀具处于工作位置时，其余三把刀具不会与加工区域的工件、压块产生空间干涉；顶部设置有旋转操作手柄与整体锁紧机构，当旋转承载盘带动目标刀具转动到主轴正下方的工作位置后，扳动侧面的锁紧手柄，即可通过内部的锥面定位结构将旋转盘与固定座锁为一体，消除旋转间隙，

　　保证加工时的刀具位置精度。从设计思路层面，这类刀架没有采用传统圆形刀盘的结构，而是选用方形基体，一方面是因为方形结构的四个平面更便于加工刀具安装孔，孔位的位置度更容易保证，加工成本更低；另一方面方形结构的侧边可以直接作为锁紧定位的贴合面，相比圆柱面的周向定位，定位重复精度更高，锁紧接触面积更大，能承受更大的切削侧向力。刀架的整体尺寸设计紧凑，在保证四个工位刀具装夹空间的前提下，尽可能缩小了基体的外形尺寸，固定座的安装孔位采用通用的孔距设计，可适配多数小型机床工作台的T型槽间距，不需要额外制作过渡连接板即可完成安装。在实际加工应用中，这类刀架尤其适合小型零件的多工序加工，比如在铝件或塑料件的小批量加工中，往往需要依次完成钻孔、扩孔、

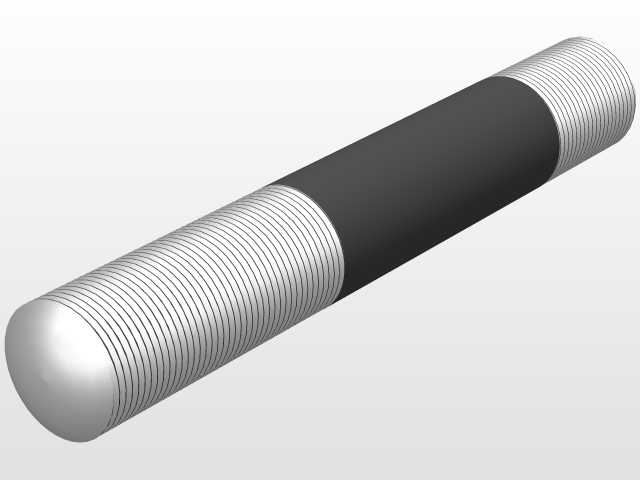

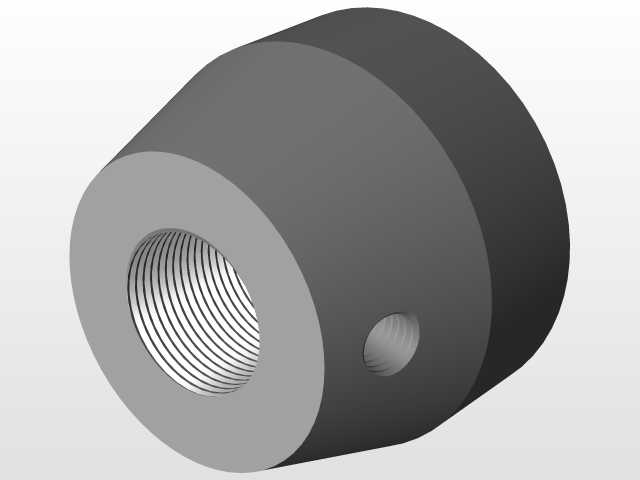

　　铰孔、倒角四道工序，预先将四把对应刀具装夹在刀架的四个工位上，加工完一道工序后，只需松开锁紧手柄，将对应下一道工序的刀具旋转到工作位置，锁紧后即可继续加工，整个换刀过程仅需数秒，相比传统的手动卸刀、装刀、对刀流程，能大幅缩短辅助加工时间，同时也减少了刀具反复装夹带来的对刀误差。需要注意的是，这类刀架的安装需要保证固定座与机床工作台的平行度，安装时需要通过百分表打表校正固定座的上平面与工作台面的平行度误差，避免刀具旋转到工作位置时出现轴线倾斜，影响加工孔的垂直度；同时每个工位的刀具装夹深度需要统一校准，保证每把刀具切换到工作位置时，刀尖的Z向坐标偏差控制在允许范围内，减少换刀后的Z向对刀工作量。刀架内部的旋转副采用耐磨的滑动配合结构，长期使用后如果出现旋转间隙过大的问题，可以通过调整中心轴的锁紧螺母来消除间隙，保证旋转精度的保持性；锁紧机构的接触部位设计有淬硬处理的耐磨垫片，避免频繁锁紧操作导致基体表面磨损，延长刀架的整体使用寿命。
