直动式手动调压减压阀三维结构模型

　　在液压与气动流体输送系统中，压力过载是造成管路爆管、密封件失效、执行元件损坏的核心诱因之一，这类手动调压式减压阀的核心作用，就是将上游入口侧的高压流体，稳定调节至下游回路所需的工作压力，同时在系统压力超过设定阈值时自动开启泄流通道，将多余压力泄放，维持整个回路的压力处于安全可控区间。从实际应用场景来看，这类结构的减压阀广泛适配小型液压站、车间压缩空气支管路、小型润滑系统、实验台流体回路等对压力调节精度要求适中、需要手动设定压力阈值的工况，相比先导式减压阀结构更简单，维护成本更低，适合小通径、流量波动不大的管路场景。

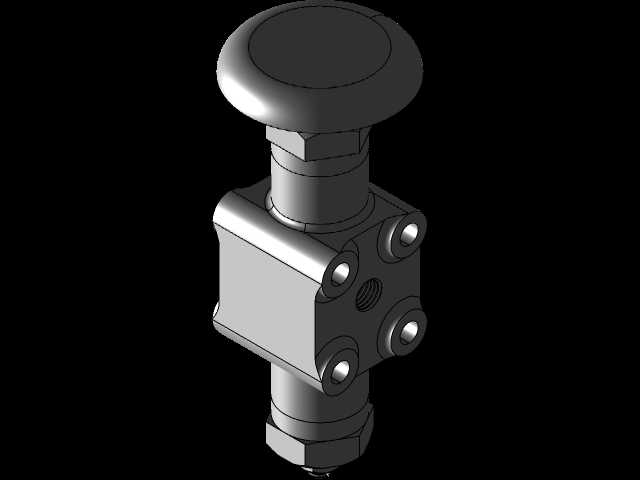

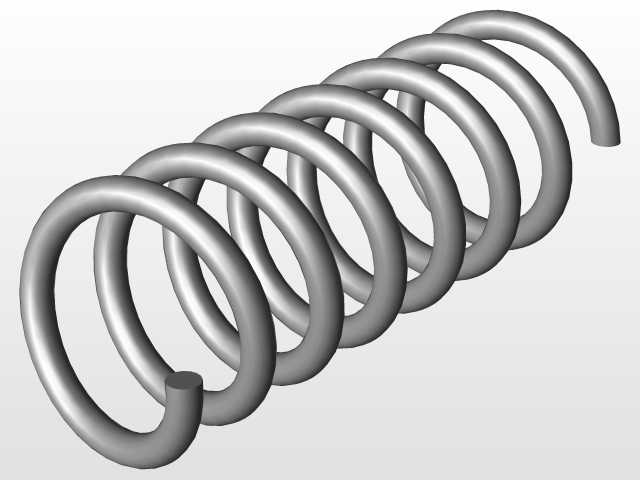

　　从结构设计逻辑来看，该模型采用顶部手轮直动调压的结构布局，顶部的蘑菇型手轮做了圆弧过渡处理，表面无尖锐棱角，操作人员手动旋转调压时握持贴合度更好，不会出现硌手的问题，手轮下方连接调压螺杆，螺杆与阀体之间采用细牙螺纹配合，细牙螺纹的导程更小，每旋转一圈对应的弹簧压缩量变化更小，能够实现更精细的压力调节精度，避免粗牙螺纹调节时压力跳变过大的问题。调压弹簧设置在阀体上部的腔体内，弹簧下端直接抵接阀芯组件，当旋转手轮下压弹簧时，弹簧预紧力增大，对应的阀口开启压力就会升高，反向旋转手轮时弹簧预紧力减小，泄放压力阈值随之降低，这种直动式的力传递路径没有额外的先导级阻尼孔，结构响应速度更快，当系统出现瞬时压力冲击时能够快速开启泄放，不会出现压力响应滞后导致的瞬时超压问题。

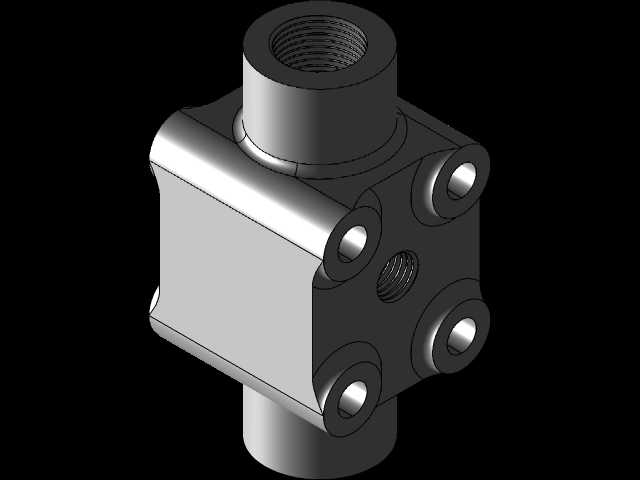

　　阀体部分采用方块式集成布局，侧面预留多个流体通口，既可以作为正向减压的入口、出口使用，也可以外接压力表实时监测下游压力，或者接远程泄油管路适配不同的安装回路需求，阀体上的安装孔位做了锪平处理，安装时螺栓头部能够完全沉入孔内，不会突出阀体表面影响周边管路布局。阀芯与阀体之间的密封采用硬质合金密封面配合，相比软质密封材料，硬质密封面的耐冲蚀性能更好，在长期带压启闭、流体带微小杂质的工况下使用寿命更长，不会因为密封面磨损出现压力内泄、调压不准的问题。阀体下部的伸出段为泄流口，当阀口开启时，多余的流体会从该端口直接回流至油箱或者大气，泄流口的通径设计匹配额定流量下的泄放能力，不会出现泄流不畅导致的压力降不下来的问题。

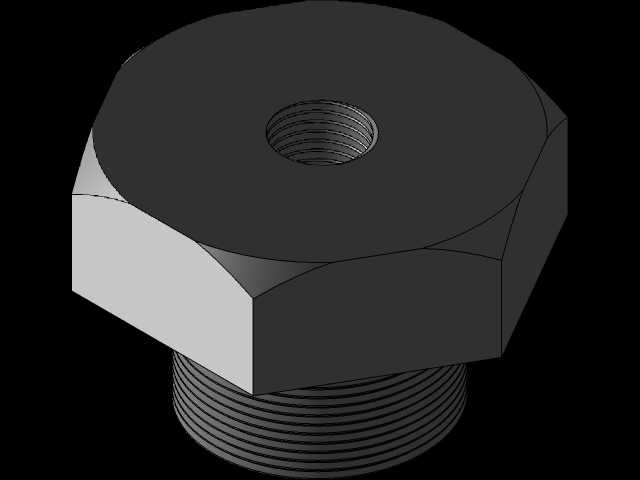

　　从安装边界尺寸来看，该模型的整体轴向尺寸从顶部手轮最上端到下部泄流口最下端的距离，适配常规小通径减压阀的安装空间，阀体的方形安装面的边长尺寸符合通用液压阀的安装孔距标准，能够直接替换同规格的常规减压阀，不需要重新设计安装基座。手轮的最大旋转直径控制在合理范围内，安装后周边预留15mm以上的操作空间即可完成手动调压操作，不需要额外预留过大的操作空间，适合集成在阀组、设备侧壁等安装空间紧凑的位置。流体通口的螺纹规格采用通用管螺纹标准，和常规的液压、气动管路接头完全适配，不需要额外加工转换接头，现场安装时可以直接对接现有管路。

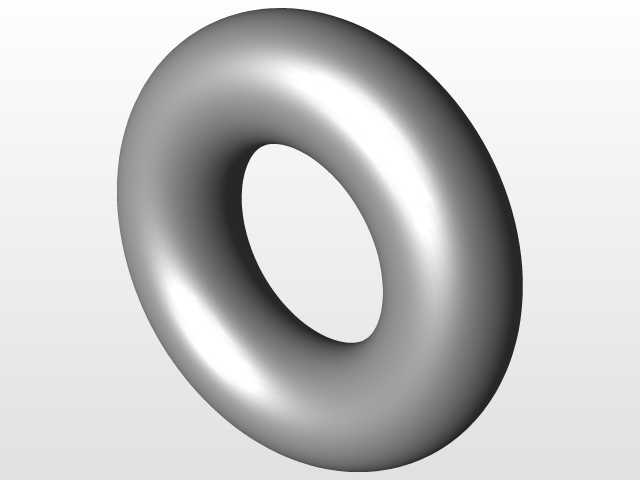

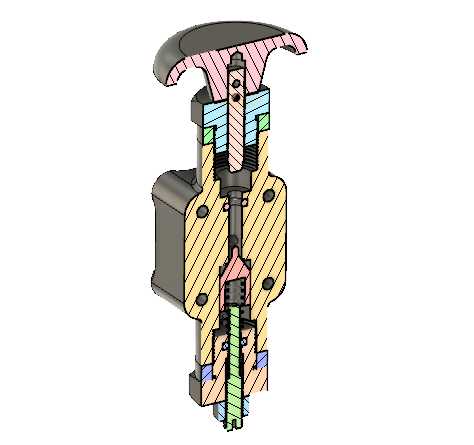

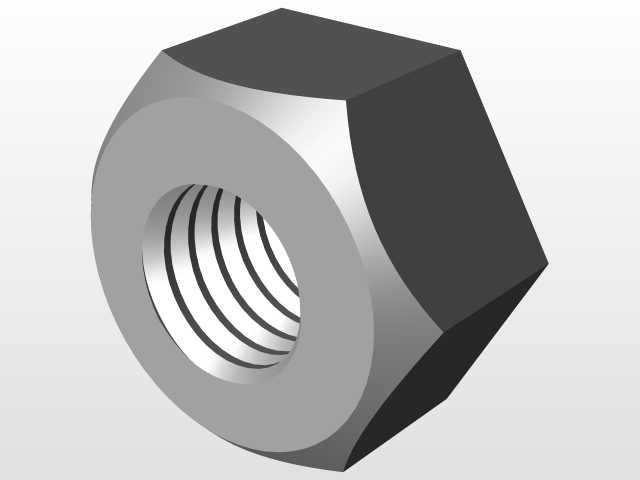

　　在建模过程中，该模型完整还原了内部的阀芯、弹簧、密封件、调压螺杆等所有零件的装配关系，没有做简化处理，每个零件的配合公差都按照实际机械加工的精度要求做了预留，比如阀芯与阀孔的配合间隙按照H7/g6的间隙配合设置，既保证阀芯能够灵活上下移动，不会出现卡滞问题，又不会因为间隙过大导致内泄量超标。调压螺杆与阀体螺纹配合处的退刀槽、密封槽的尺寸都符合密封件的安装标准，O型圈的槽宽、槽深都对应所选规格O型圈的压缩比要求，保证装配后能够实现可靠的静密封，不会出现外泄漏问题。手轮与调压螺杆的连接采用销钉固定，模型中也还原了销钉孔的位置和尺寸，和实际加工工艺完全一致，不会出现建模时忽略连接结构导致的工艺可行性问题。

　　实际选型使用时，这类减压阀需要根据回路的最大工作流量、额定工作压力、流体介质类型来匹配对应的弹簧刚度和密封件材质，比如用于液压油介质时采用丁腈橡胶密封即可，用于有腐蚀性的气体介质时则需要更换氟橡胶密封件，模型中预留了密封件的替换空间，设计人员可以根据实际工况调整对应零件的材质参数。同时该结构的阀体流道做了圆弧过渡处理，流体经过阀口时不会出现直角转弯导致的流阻过大、噪音超标的问题，在额定流量下工作时的流阻损失控制在合理范围内，不会因为阀本身的压力损失导致系统能耗过高。
