锅炉底部排污放水旋塞结构设计

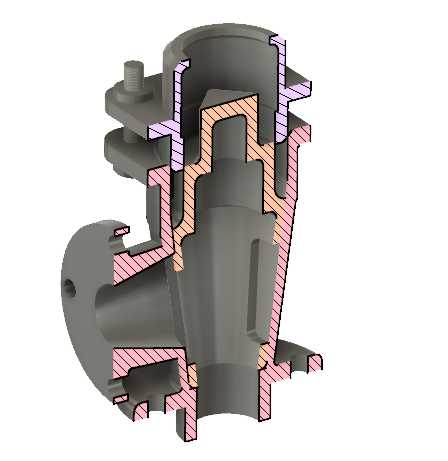

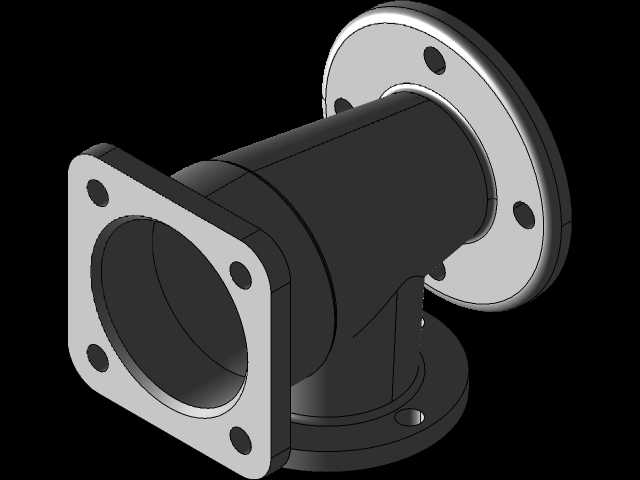

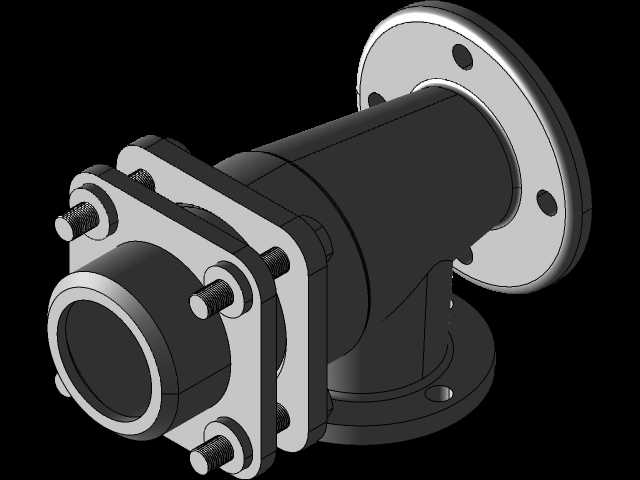

　　在工业锅炉与民用承压锅炉的运行体系里，排污放水部件是保障炉水品质、避免受热面结垢堵管的核心易维护组件，这款排污旋塞的结构设计，完全围绕锅炉底部排污的严苛工况做适配，区别于常规截止阀类排污部件，旋塞类结构的流道直通性更好，排污过程中不易被水垢、焊渣、沉积颗粒卡阻，更适配锅炉底部定期排污的操作场景。从实际安装场景来看，该部件垂直段为炉水接入端，直接对接锅炉下集箱或者锅筒底部的排污接管座，侧方带法兰的接口对接外部排污管路，整套组件通过上下两组法兰压盖配合螺栓预紧实现密封，中间的旋塞芯与阀体密封面采用锥面配合，转动阀杆即可实现流道的全开与全关，操作扭矩小，现场运维人员无需借助加力杆即可完成快速启闭，适配定期排污时快速开关、

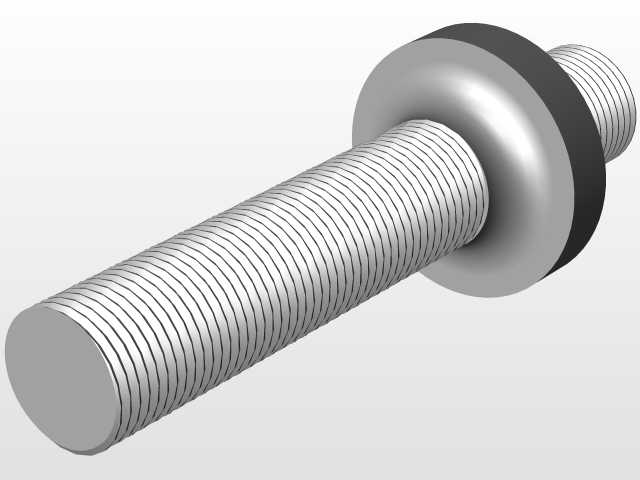

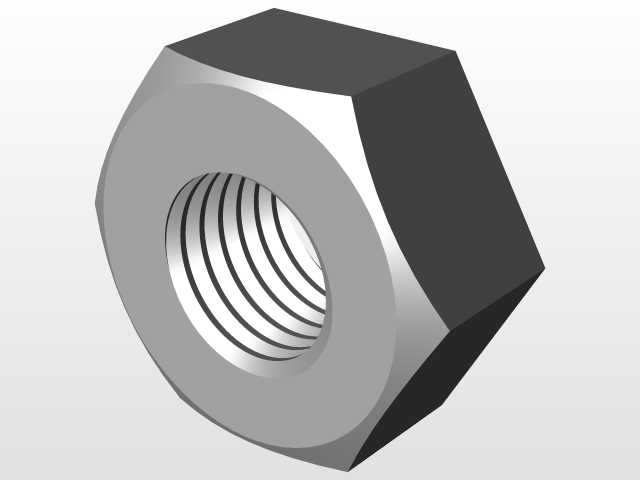

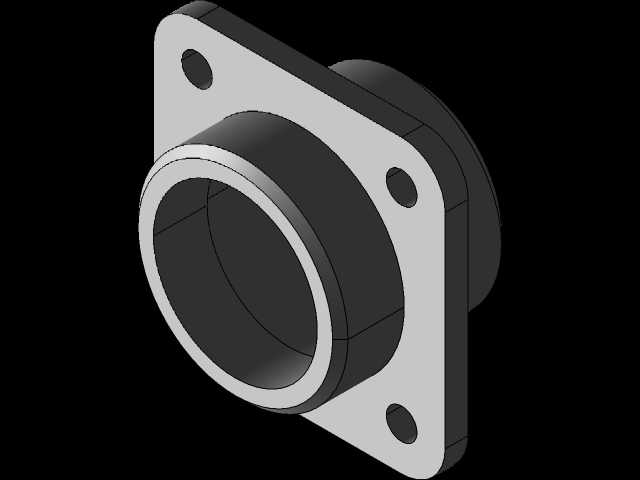

　　冲击排渣的操作需求。设计过程中首先考虑的是锅炉排污时的介质特性，炉水排出时带有一定压力，同时裹挟沉积的水垢颗粒、腐蚀产物，因此流道做了全通径设计，没有缩径结构，避免大颗粒杂质在阀腔内沉积卡涩；上下法兰的螺栓布置采用均布四点式，既保证了压盖对密封填料的压紧力均匀，也避免了螺栓数量过多导致的运维拆装不便，法兰连接的密封面采用突面结构，适配常规石棉橡胶垫或者金属缠绕垫，和工业锅炉管路的常用密封标准完全匹配，无需额外加工转换接口。从安装边界尺寸来看，垂直方向的安装预留空间需要覆盖阀体总高加上阀杆操作的扳手空间，侧方法兰的螺栓孔中心距符合常用低压排污管路的法兰规格，底部的圆形安装底座可直接固定在锅炉附近的支架上，

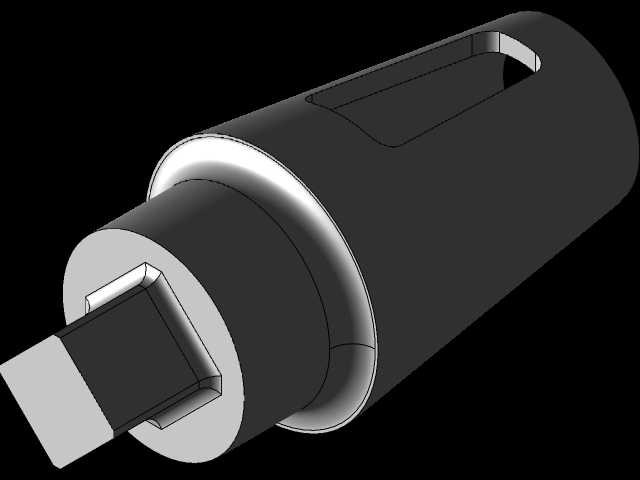

　　避免排污时管路振动导致接口泄漏，阀体的转角流道做了圆弧过渡，减少排污时的介质冲刷阻力，同时降低高速含杂质水流对阀体内壁的冲蚀速率，延长部件的整体使用寿命。在密封结构的设计上，压盖与阀杆之间的填料腔预留了足够的填料填充空间，可采用柔性石墨填料，适配锅炉排污时的介质温度，避免长期运行后出现填料泄漏；旋塞芯的通孔与阀体流道对中精度在建模时做了公差适配，保证全开状态下通流截面无遮挡，减少流阻，全关状态下锥面密封的接触带宽满足低压锅炉的密封压力要求，不会出现内漏导致的炉水白白损耗。实际选型应用时，该类旋塞多用于额定压力不超过2.5MPa的低压工业锅炉、热水锅炉的底部定期排污管路，也可适配小型蒸汽发生器、承压水罐的底部排污放水场景，

　　相比普通闸阀，其结构更短，安装占用空间更小，启闭行程更短，遇到杂质卡阻时只需稍微转动阀杆即可碾碎杂质实现密封，更适合排污这类介质含杂质、操作频次不算极高但要求启闭可靠的工况。建模过程中对各个配合面的公差做了合理设定，螺栓孔的位置度、法兰密封面的平面度、锥面密封的圆度公差都参考了低压阀门的相关设计标准，既保证加工可行性，也满足现场安装的互换性要求，整套结构没有复杂的异形曲面，常规的铸造、机加工工艺即可完成生产，制造成本可控，适合批量配套锅炉主机使用。
