金属法兰接头联轴器连接结构设计

　　在各类需要传递旋转扭矩的工业设备传动链路里，这类带两组法兰结构的旋转滑槽连接器，是轴系传动中补偿安装偏差、缓冲传动冲击的核心连接件之一。日常设备运维和新设备设计选型时，经常会遇到两根待连接轴存在同轴度偏差、轴向窜动或者角向偏移的情况，刚性联轴器无法适配这类偏差，强行安装会导致轴系承受额外的交变弯曲应力，轻则加剧轴承磨损、升高设备运行噪音，重则出现轴断裂、传动失效的故障，这类带滑动嵌合结构的法兰接头组件，就是针对这类工况设计的挠性连接方案。

　　从实际应用场景来看，这类连接件广泛适配中小功率的传动场景，比如轻工输送设备的辊筒轴与驱动电机输出轴的连接、小型自动化设备的分度转盘驱动轴连接、中小型风机与水泵的动力端传动连接，甚至部分台式加工设备的主轴进给传动链路里，也能见到这类结构的身影。它不需要像弹性套柱销联轴器那样定期更换老化的弹性元件，也不像膜片联轴器对安装同轴度有极高的要求，在存在一定粉尘、少量油污的常规工业车间环境里，长期运行的维护成本更低，对安装人员的找正精度要求也更友好，适合非精密级的通用动力传动场景使用。

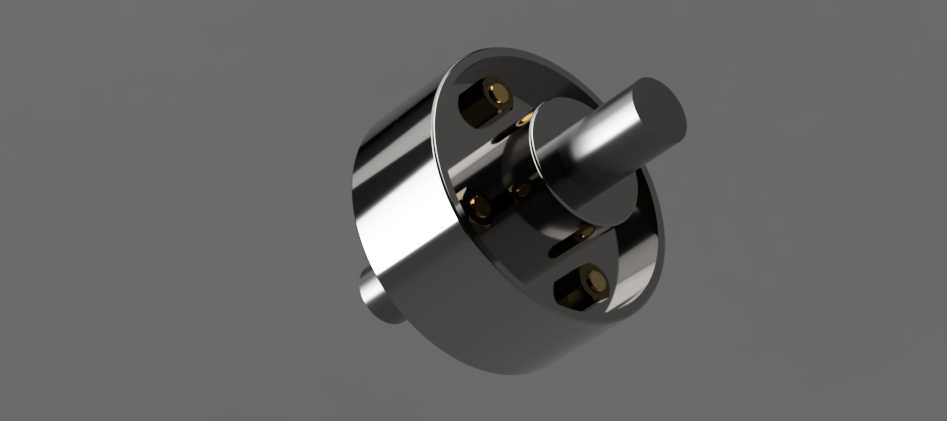

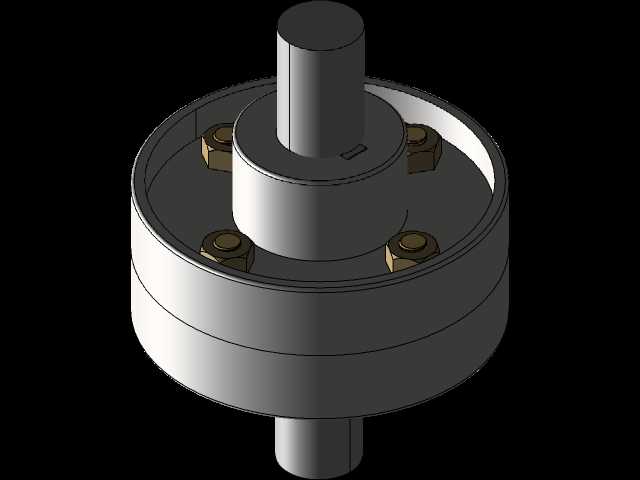

　　从功能特性上看，这个组件的两组法兰分别通过抱紧或者键连接的方式固定在两根待对接的轴端，法兰盘之间的滑槽内嵌有可小范围滑动的传力销柱，销柱与滑槽之间预留了合理的配合间隙，当两根轴存在少量径向偏移时，销柱可以在滑槽内做微小的滑移来补偿偏差，不会在轴上产生额外的径向约束力；当存在小角度角向偏差时，销柱与滑槽的接触面可以通过微小的相对转动来适配角度差，避免应力集中。同时金属材质的传力结构可以稳定传递额定范围内的扭矩，不会像非金属弹性元件那样出现长期使用后老化、蠕变导致传动间隙变大的问题，传动的扭矩响应更直接，适合需要正反转频繁切换的传动场景，不会因为弹性元件的形变导致正反转切换时出现空程误差。

　　设计这类连接件的时候，首先要匹配待连接轴的轴径范围，确定法兰盘的内孔直径与键槽尺寸，保证法兰与轴的配合公差在合理区间，过松会导致传动时出现打滑、键槽挤压变形，过紧则会导致安装拆卸困难，日常运维时无法快速拆分轴系。其次要根据传动链路的额定传递扭矩，计算滑槽的数量、单个传力销柱的直径与剪切强度，保证在额定负载甚至1.5倍过载的工况下，销柱不会出现剪切断裂，同时滑槽的接触挤压应力要控制在金属材料的许用应力范围内，避免长期负载下滑槽出现压溃变形，导致传动间隙增大、传动精度下降。另外法兰盘的外圆尺寸要匹配安装空间的边界，不能与周边的设备护罩、机架结构出现运动干涉，法兰盘的厚度要满足螺栓锁紧或者轴端抱紧的强度要求，避免锁紧时法兰出现形变导致端面跳动超差。

　　从安装边界来看，这类组件安装时不需要额外的复杂工装，只需要先将两个法兰分体分别固定在两根待连接的轴端，调整好两根轴的大致同轴度，将传力销柱对准对应滑槽的位置，再将两个法兰盘推合到位即可，不需要像齿式联轴器那样加注润滑脂做密封防护，整体结构外露也不影响正常运行，后期检查传动状态时可以直接观察销柱与滑槽的磨损情况，不需要拆解整个护罩就能判断连接件的磨损程度，运维排查的效率更高。需要注意的是，这类结构不适合高速重载的传动场景，当轴系转速超过每分钟三千转时，销柱在滑槽内的滑移会产生一定的动不平衡量，容易引发设备振动，因此更适配中低转速、中小扭矩的通用传动场景，选型时需要结合实际的转速、扭矩、安装偏差量综合匹配参数，不能盲目套用尺寸。
