十字轴式双轴万向节传动连接结构

　　在各类需要变角度传递旋转动力的设备场景中，这类十字轴式万向节是解决两轴轴线不共线、存在角向偏移问题的核心连接部件，从矿山输送设备的动力输出端、农用机械的行走传动系统，到工业生产线的非标传动工位、汽车底盘的转向传动路径，都能见到这类结构的实际应用。它不需要两轴保持严格的同轴安装要求，能够在两轴轴线存在一定夹角的工况下，持续稳定地传递旋转扭矩，补偿安装过程中产生的角向偏差，抵消设备运行过程中机架形变、部件振动带来的轴线偏移量，避免刚性连接状态下因为轴系不同心产生的附加弯矩，保护两端的轴承、轴伸等核心部件不会因为额外载荷出现过早磨损。

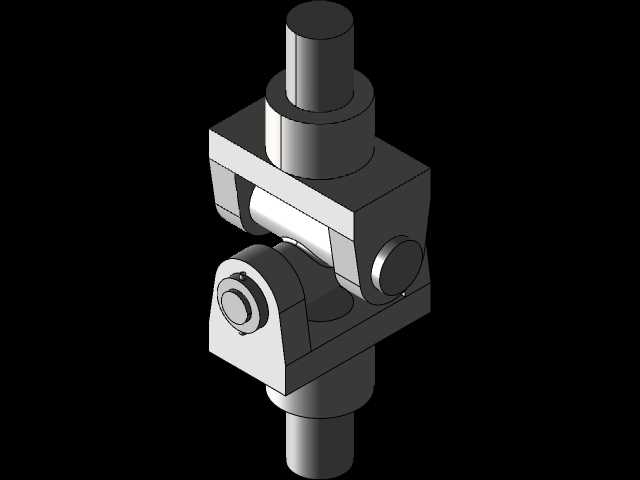

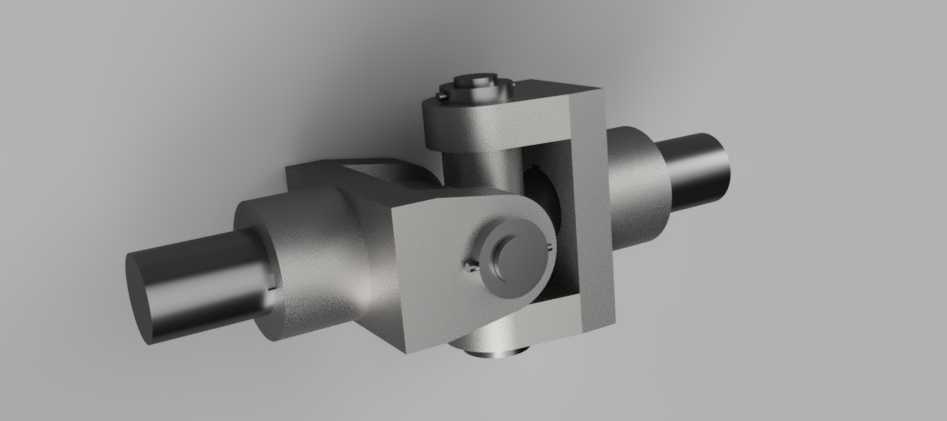

　　从结构设计逻辑来看，这套万向节采用对称式十字轴铰接布局，两端分别设置带轴伸的连接叉，两个连接叉通过中间的十字轴形成铰接副，十字轴的四个轴颈分别嵌入两个连接叉的安装孔内，配合轴套类零件实现相对转动，每个转动副都预留了合理的配合间隙，既保证转动过程无卡滞，又不会因为间隙过大产生传动冲击。两端的轴伸采用等直径圆柱轴结构，适配常规的通孔联轴器、带轮或者链轮安装，轴伸长度经过匹配计算，既能够保证连接件安装后有足够的配合长度传递额定扭矩，又不会因为轴伸过长增加悬臂载荷，影响整体传动的稳定性。十字轴的轴颈直径根据额定传递扭矩做了匹配设计，轴颈根部做了圆角过渡处理，避免应力集中导致的交变载荷下断裂问题，连接叉的叉臂厚度经过强度校核，在满足最大传递扭矩的强度要求前提下，尽可能控制整体重量，减少转动过程中的转动惯量，降低高速转动状态下的动不平衡量。

　　实际选型使用过程中，需要重点关注它的安装边界尺寸：两端轴伸的同轴度在零夹角状态下可以控制在普通机械传动的公差范围内，允许的最大工作夹角根据结构尺寸不同，通常可以覆盖15°到25°的角向偏移范围，安装时需要注意两端连接部件的轴伸端面和万向节轴伸端面的贴合度，避免出现轴向窜动。在传动系统布置时，如果是单万向节结构，要注意它的瞬时传动比存在波动特性，当两轴存在夹角时，从动轴的转速会产生周期性波动，夹角越大波动幅度越明显，因此在转速较高、传动平稳性要求高的工况下，通常会成对使用这类万向节，通过合理布置中间轴的相位，抵消单万向节带来的转速波动，保证输入输出端的传动比恒定。日常维护层面，这类十字轴结构的铰接位置需要预留润滑通道，定期加注润滑脂减少转动副的磨损，延长部件的使用寿命，在粉尘较多的户外工况使用时，还需要在铰接位置加装防尘密封件，避免硬质颗粒进入配合面造成磨粒磨损。

　　建模过程中，需要重点保证十字轴四个轴颈的位置度公差，确保两个连接叉安装后能够灵活转动无卡滞，连接叉上的安装孔和轴伸的同轴度需要符合传动部件的形位公差要求，所有配合面的粗糙度要满足转动配合的设计标准，避免因为建模时的尺寸偏差导致实际生产装配出现干涉问题。整体结构没有冗余的复杂零件，所有部件都采用常规机械加工工艺即可生产，十字轴可以采用模锻毛坯加工，连接叉可以采用锻造或者型材铣削加工，加工难度低，成本可控，适合各类中小扭矩传动场景的配套使用。
