滚齿机分度齿轮专用传动轴结构设计

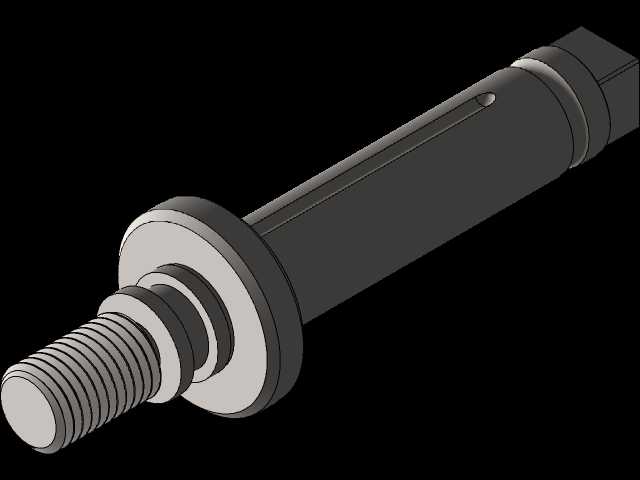

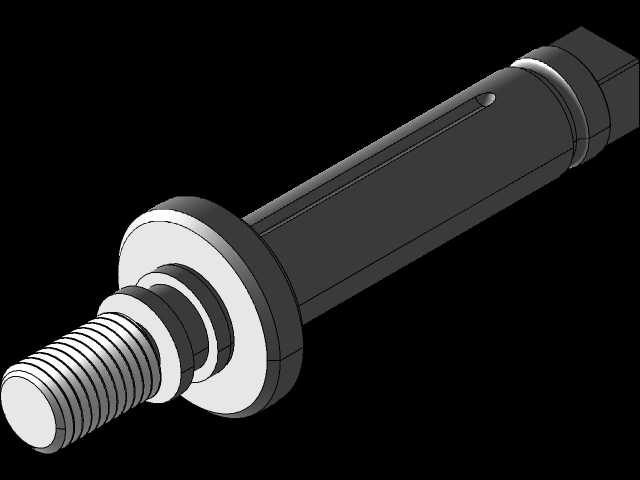

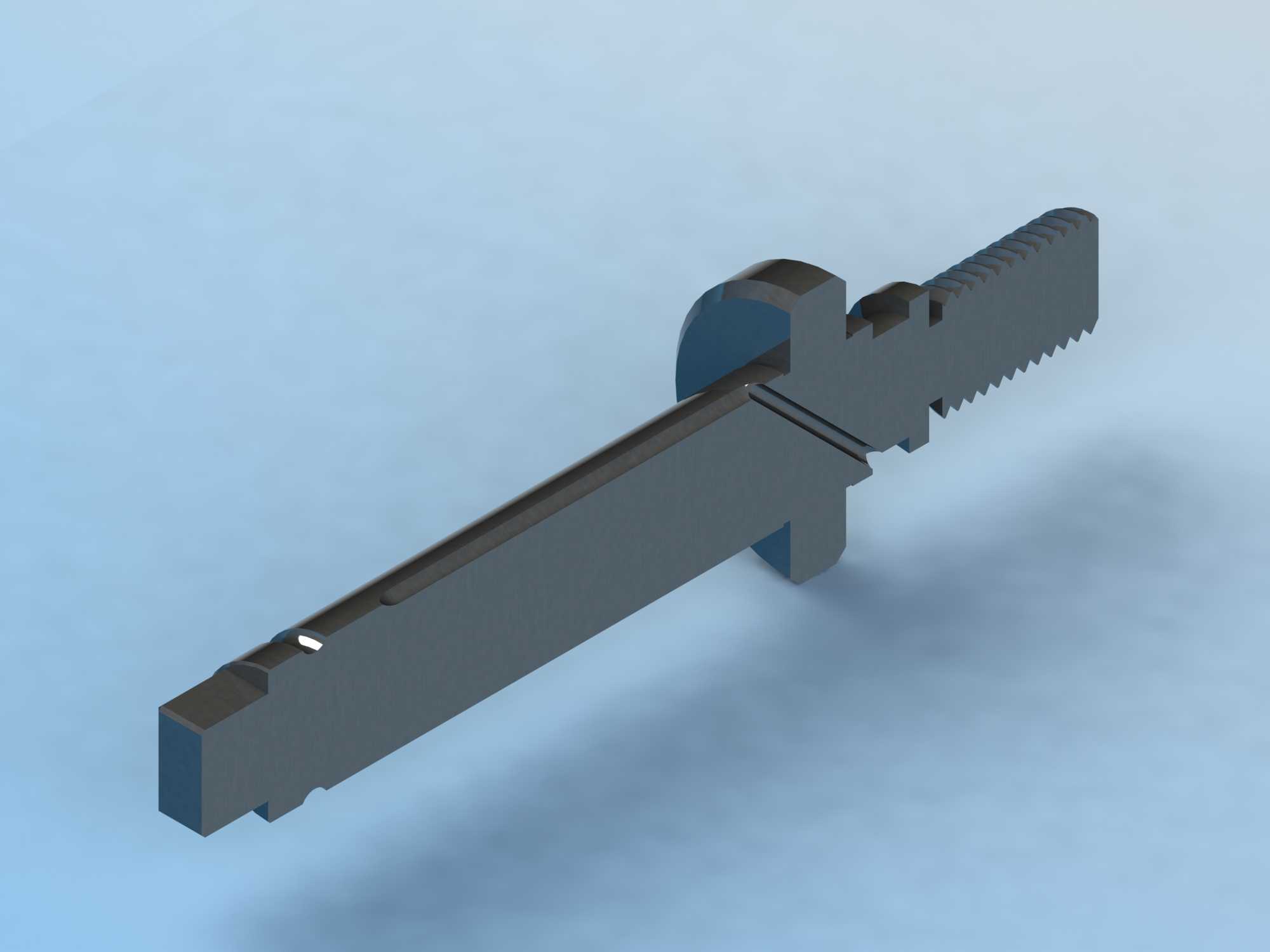

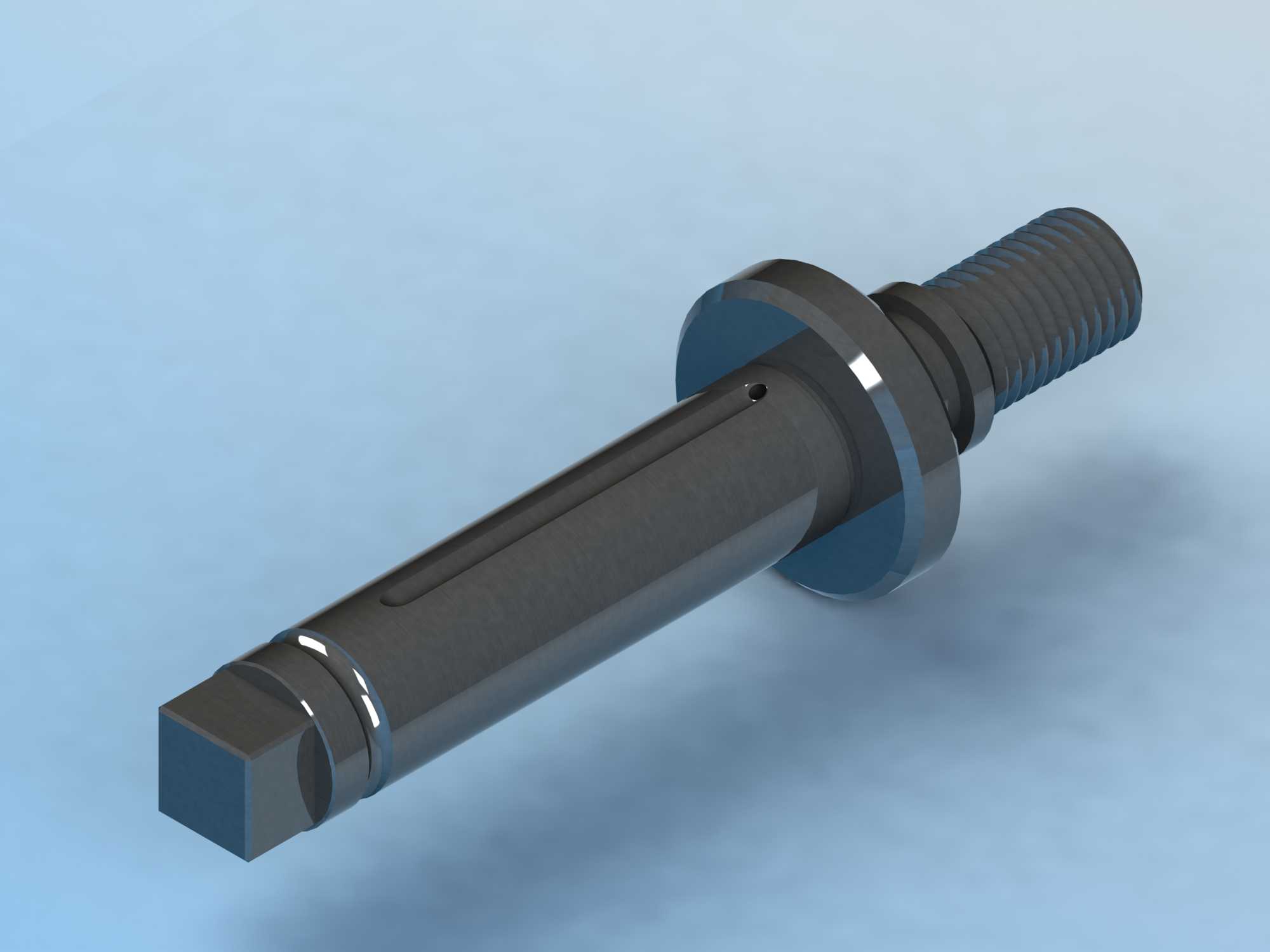

　　在齿轮加工机床的核心传动链路里，分度机构的传动轴是保障滚切精度的关键受力零件，这类轴件的设计完全围绕滚齿加工的实际工况展开，没有多余的冗余结构。从实际装配场景来看，该轴的一端设计为方头结构，这是为了匹配分度机构的手动微调或者锁紧操作，方头的对边尺寸严格适配通用机床操作扳手的夹持范围，避免操作时出现打滑，同时方头与轴身的过渡位置做了圆角处理，防止长期承受交变扭矩时出现应力集中开裂的问题。轴身中段设计有一体式的轴肩凸缘，这个凸缘的作用是作为轴向定位基准，装配时凸缘的一侧端面贴合分度齿轮的轮毂端面，另一侧抵靠在箱体的轴承内圈端面，直接限定了轴系的轴向窜动间隙，不需要额外加装轴套或者定位挡圈，减少了装配环节的累积误差。

　　靠近螺纹端的轴段上开设有键槽，这个键槽是用来安装平键传递扭矩的，键槽的宽度和深度按照分度齿轮传递的额定扭矩计算取值，既保证键连接的挤压强度足够，又不会因为键槽过深削弱轴的整体抗弯刚度。轴端的外螺纹段是用来安装锁紧螺母的，装配时分度齿轮套入对应轴段后，通过锁紧螺母施加预紧力，把齿轮牢牢压在轴肩定位面上，避免滚齿加工过程中齿轮受切削冲击出现轴向窜动或者周向微动，螺纹的精度等级选择普通紧固级即可，因为这里主要承受轴向预紧力，不需要高精度的传动螺纹配合。从受力角度分析，滚齿加工时分度轴需要承受滚刀切削带来的径向切削力、周向扭矩以及断续切削产生的振动载荷，所以轴的各段直径是按照弯扭合成强度逐段计算的，

　　安装轴承的轴段直径匹配标准深沟球轴承或者圆锥滚子轴承的内孔尺寸，保证轴承选型的通用性，不需要定制特殊规格的轴承，降低后期设备维护的配件成本。轴身的长径比控制在合理范围内，避免轴系高速运转时出现挠曲变形影响分度精度，同时轴的表面粗糙度按照不同配合段做了区分：与轴承内圈配合的轴段、与齿轮轮毂配合的轴段粗糙度要求更高，减少配合面的微观不平度带来的装配间隙，非配合的轴段表面粗糙度适当放宽，降低加工成本。在实际的滚齿机分度传动场景中，这类轴的安装边界完全适配现有滚齿机分度箱体的内腔尺寸，轴的总长度保证两端伸出箱体的长度刚好满足操作端和传动端的连接需求，不会出现过长导致的干涉或者过短导致的连接不可靠问题。设计时还考虑了润滑需求，

　　轴上对应轴承安装的位置预留了润滑脂的流通间隙，保证设备长期运行时轴承能得到充分润滑，减少磨损。另外，轴上的退刀槽、越程槽等工艺结构都按照机械加工的规范设计，方便车削、磨削、铣键槽等工序的加工，不需要特殊的工装夹具就能完成全部加工流程，适合批量生产制造。这类传动轴的精度直接决定了分度齿轮的传动精度，进而影响被加工齿轮的齿距累积误差、齿向误差等关键精度指标，所以设计时各配合轴段的同轴度、轴肩端面的圆跳动都做了严格的形位公差要求，保证装配后轴系的回转精度满足滚齿机的分度精度要求。
