小型手动螺旋起重顶升工具结构设计

　　在小型设备维保、车辆临时检修、轻型构件调平作业场景中，这类手动螺旋顶升工具的使用频率远高于液压类顶升设备，核心原因在于其无密封件损耗、不存在泄压回落风险，长期静置承载的稳定性更适合对支撑可靠性要求高的工位。从实际作业边界来看，这类工具的额定承载通常覆盖中等重量区间，完全满足家用车辆换胎、小型机加工工位工件垫高、工装夹具微调顶升的需求，作业时无需额外配套动力源，仅通过人力转动摇杆即可完成顶升动作，适合无电源接入的野外临时作业、狭小空间内的点位支撑场景。

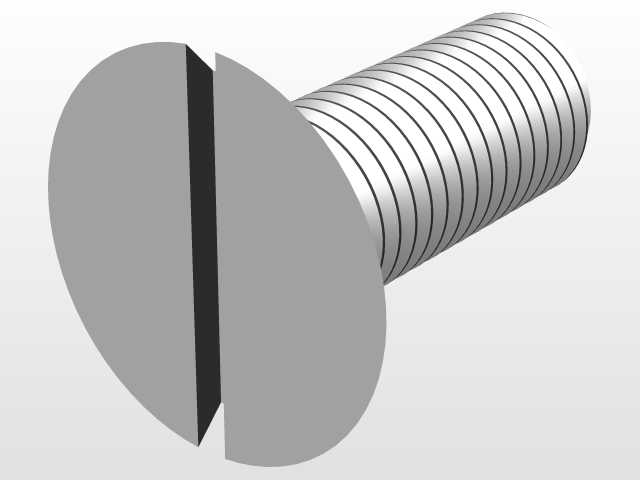

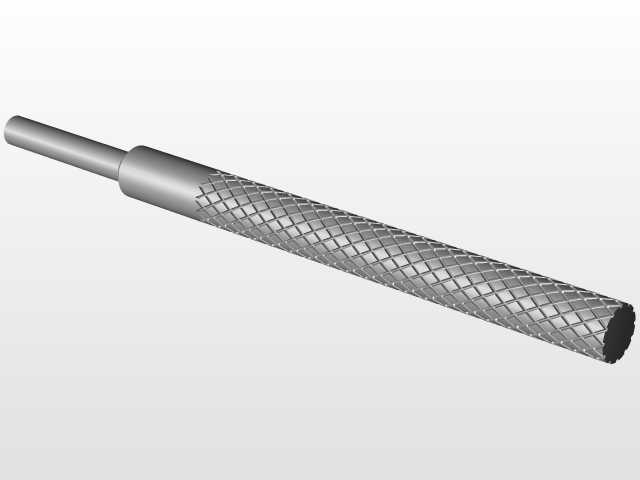

　　从结构设计逻辑来看，整个总成采用梯形传动螺纹作为核心传力结构，这类螺纹的牙型角设计兼顾了传动效率与自锁性能，顶升过程中转动摇杆的输入扭矩通过螺纹副转化为顶杆的直线顶升力，停止转动后螺纹副的自锁特性可保证顶杆位置不会因承载载荷出现自行回落，无需额外加装锁止机构即可满足承载安全要求。摇杆部分采用滚花防滑设计，握持位置的网纹滚花结构可增大手部与摇杆的摩擦力，即使手上沾有油污也能稳定施加转动力矩，避免施力过程中出现打滑脱手的情况。顶杆上部的开槽结构可适配不同形态的被支撑件，无论是车辆底盘的凸起边梁，还是工装底部的平面结构，都能通过开槽位置实现限位，防止顶升过程中支撑点滑移偏移。

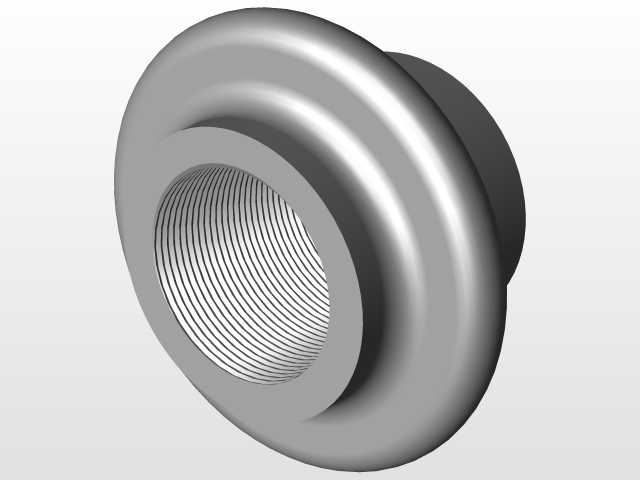

　　底座部分采用上窄下宽的锥形过渡结构，底部的圆形支撑面可增大与地面的接触面积，降低单位面积的接地压强，即使在硬度稍低的地面作业也不会出现底座下陷的问题，锥形过渡段的壁厚从底座到顶杆方向逐步变化，在保证整体结构刚度的前提下尽可能减少冗余材料，控制工具整体重量，方便单人携带转移。整个总成的装配采用同轴度定位设计，顶杆与外套筒的配合间隙控制在合理范围内，顶升过程中顶杆升降无卡滞，径向晃动量控制在作业允许的公差范围内，避免顶升过程中出现偏载导致的螺纹副磨损加剧。

　　从安装与使用的边界尺寸来看，这类小型螺旋千斤顶的闭合高度适配多数家用车辆的底盘离地间隙，无需额外挖槽即可直接放入车辆底盘下方的支撑点位，最大顶升行程可满足车辆轮胎完全离地的换胎需求，整体外径尺寸控制在较小范围内，可放入车辆随车工具包、维修工具箱内收纳，不会占用过多储物空间。在日常维保场景中，这类工具的维护成本极低，仅需定期在螺纹副位置涂抹润滑脂即可降低转动阻力、减少螺纹磨损，无需像液压千斤顶那样定期更换密封件、补充液压油，长期存放也不会出现内部元件锈蚀失效的问题，适合作为常备维保工具配置在维修班组、私家车辆、小型加工车间内。

　　在结构细节处理上，摇杆与顶杆的连接采用可拆卸设计，非使用状态下可将摇杆取下或转动至与顶杆平行的位置，进一步缩小收纳体积，顶杆表面的防滑滚花段除了辅助握持外，也可在需要微调顶杆初始位置时直接手动转动顶杆，快速调整初始高度，减少摇杆空转的行程。外套筒的表面做了防锈处理，可适应潮湿的作业环境，避免长期存放出现表面锈蚀影响外观与配合精度。底座底部通常会做平整化处理，保证与支撑面的完全贴合，避免出现点接触导致的支撑不稳问题，部分工况下还可在底座下方垫入硬质木板进一步增大接触面积，适配松软地面的顶升作业需求。
