竞技用物料投掷翻转机器人机械结构

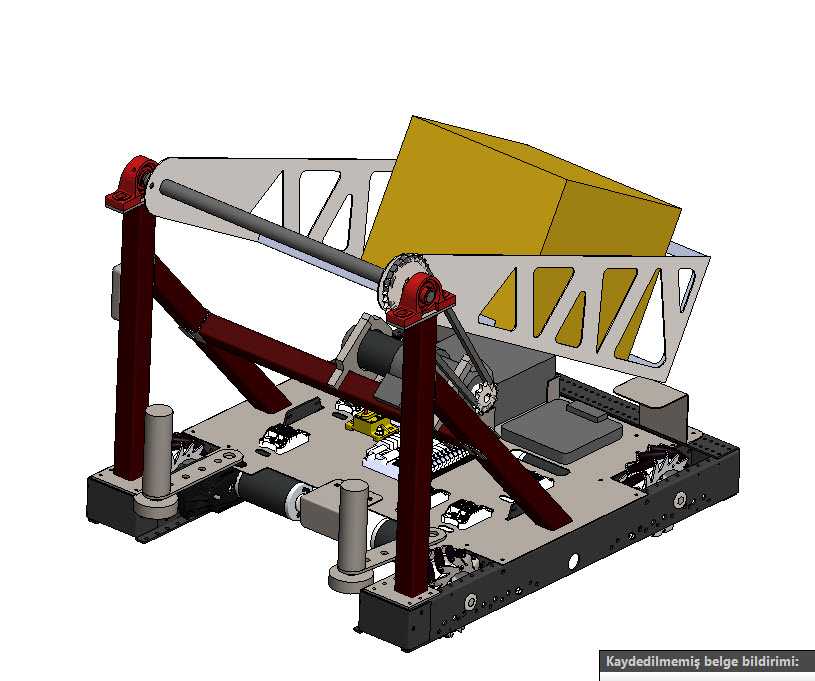

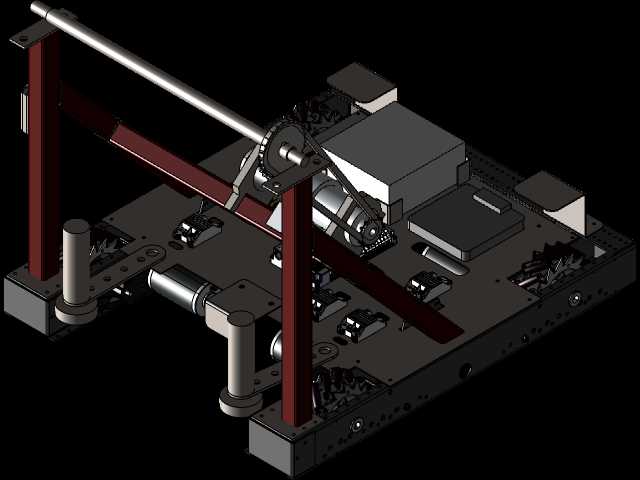

　　该结构针对机器人竞技赛事的对抗场景设计，核心功能是完成指定物料的拾取、举升、翻转投掷动作，适配赛事中需要将目标块体投放到指定区域或对方阵地的任务需求。底盘采用框架式焊接结构，底部预留驱动轮、从动轮的安装位，两侧布置轮系安装基准面，可适配麦克纳姆轮或常规橡胶驱动轮，满足竞技场景下的全向移动或高速进退转向需求，底盘边缘设置防撞安装槽，可加装缓冲护板降低对抗冲击对内部结构的损伤。上部执行机构采用双立柱支撑的摇臂翻转结构，立柱采用矩形截面型材焊接成型，斜向布置加强筋提升支撑刚性，避免大负载投掷时的结构形变；摇臂主体采用镂空桁架式设计，在保证结构抗弯强度的前提下大幅降低自身重量，减少驱动端的负载损耗，摇臂前端设置物料承托架，

　　托架轮廓适配目标块体的外形尺寸，侧边设置定位挡边防止物料在举升翻转过程中滑脱。驱动端采用转轴铰接配合连杆传动的结构，摇臂与立柱顶端通过带座轴承连接，降低转动摩擦阻力，连杆末端连接驱动元件安装位，可适配气缸、伺服电动缸等不同动力源，根据赛事规则的动力限制选择对应驱动方案，翻转行程经过限位校核，可将承托架内的物料沿预设抛物线轨迹抛出，落点覆盖赛事规则要求的投掷距离范围。结构设计过程中优先考虑赛事中的维护便捷性，所有铰接点均采用可拆卸销轴连接，易损的轴承、衬套部位设计为快换结构，无需整体拆解机构即可完成损耗件更换；底盘上表面预留电控元件、电池、气泵等部件的安装螺孔阵列，可根据不同的电控布局方案灵活调整元件安装位置，

　　上部机构的重心经过配平计算，静态下重心落在底盘轮系的支撑多边形中心区域，避免急停、急转向时出现侧翻问题。安装边界方面，底盘整体外轮廓尺寸适配多数机器人竞技赛事的尺寸检录要求，上部摇臂处于收回状态时整体高度不超过赛事常规限高，摇臂完全伸展翻转时的运动包络经过干涉校核，不会与底盘上安装的电控、动力部件发生碰撞；承托架的承载面做防滑处理，可适配不同表面材质的块体物料，支撑立柱的安装位置预留前后调节余量，可根据实际投掷测试的落点偏差调整摇臂的初始安装角度，优化投掷精度。整套结构的受力点均做加强处理，立柱与底盘的连接部位采用三角加强筋满焊，摇臂的铰接部位做加厚处理，承受冲击载荷的位置避免应力集中的直角结构，采用圆弧过渡降低疲劳断裂风险，适配竞技场景下频繁的冲击载荷工况。
