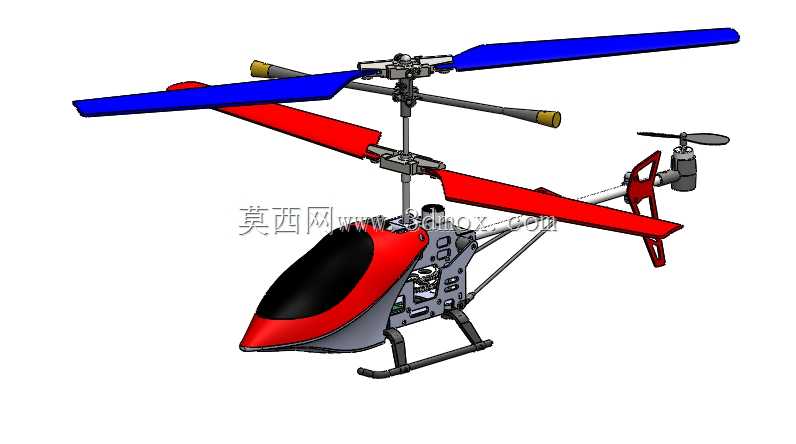

共轴双旋翼航模直升机结构设计

　　这款共轴双旋翼布局的航模直升机结构，在小型消费级航模、教学演示教具领域有着很广泛的应用场景，不同于常规单旋翼带尾桨的直升机结构，共轴反转的双旋翼设计可以抵消旋翼旋转产生的反扭矩，省去了尾桨传动的整套结构，既缩小了整机的横向占用空间，也能提升动力的利用效率，很适合在室内或者小范围室外空域开展飞行操作。从实际用途来看，这类结构既可以作为航模爱好者DIY组装的飞行载体，也能作为航空原理教学的具象化演示模型，帮助学习者直观理解共轴直升机的扭矩平衡、旋翼操纵逻辑，部分同结构的小型飞行器还可搭载微型摄像模块完成近距离的低空巡查作业。

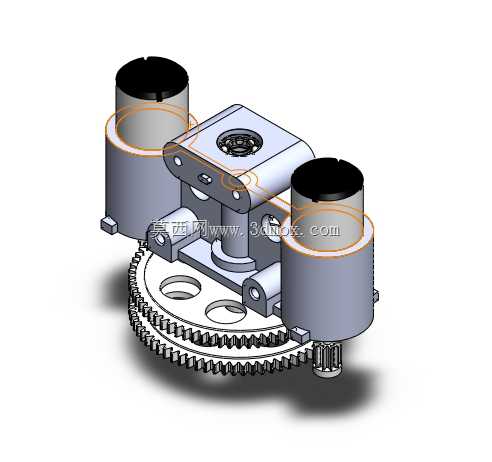

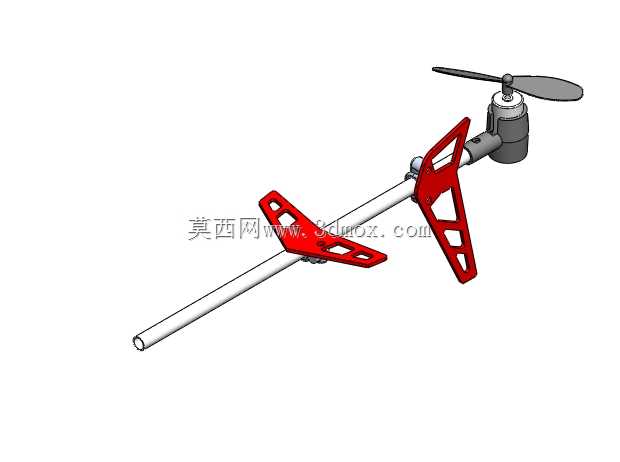

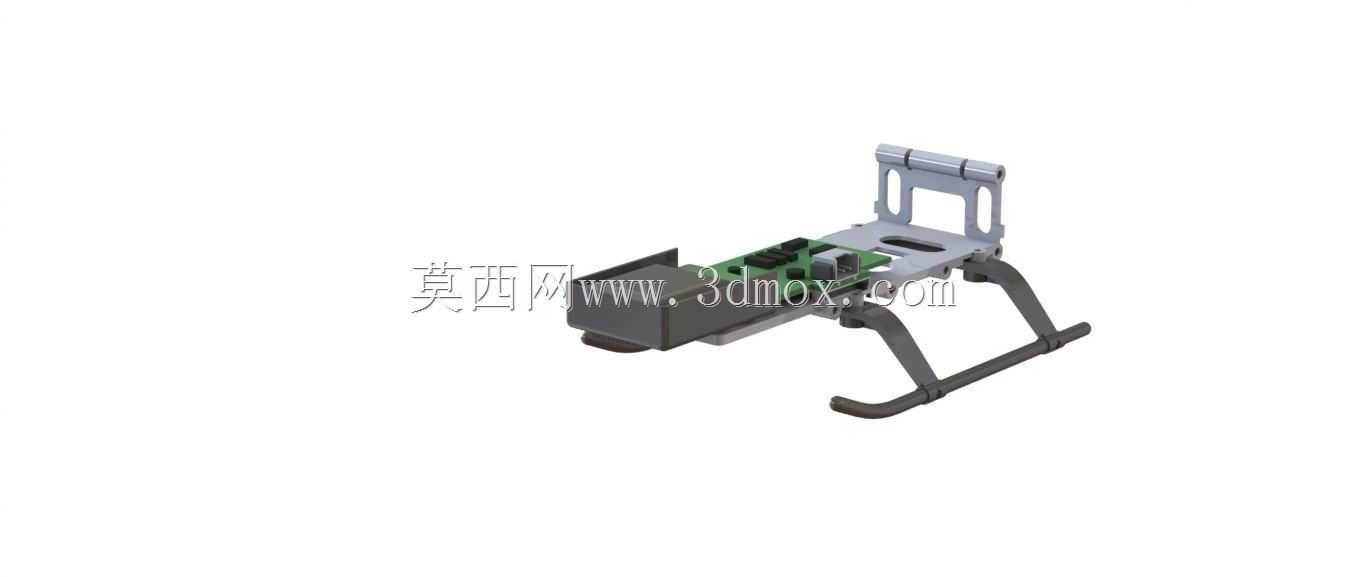

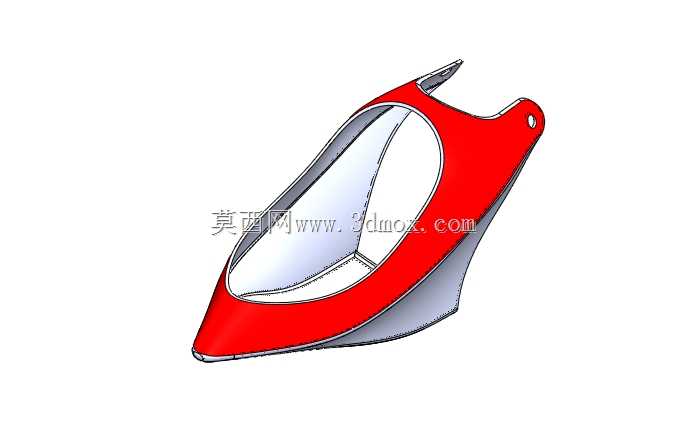

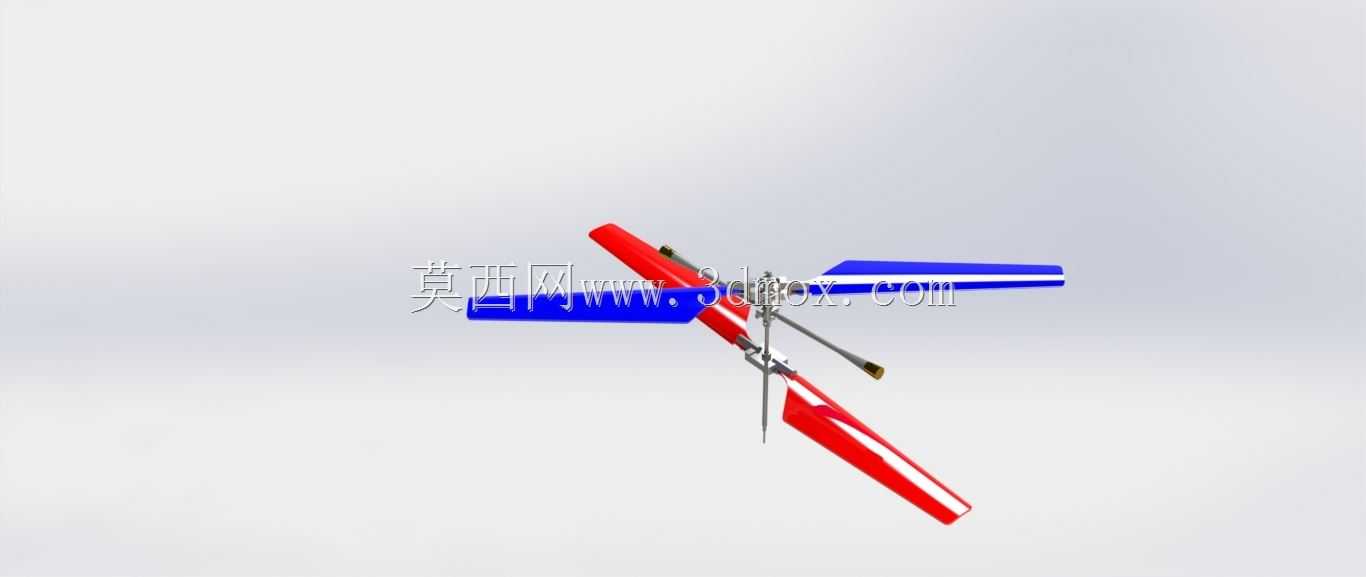

　　在功能特性层面，这套结构完整覆盖了共轴直升机的核心运动机构：上下两层旋翼分别通过独立的传动路径与动力单元连接，旋转方向相反，通过调整两层旋翼的转速差即可实现航向的偏转控制；旋翼夹头与倾斜盘的配合结构，能够实现周期变距操作，控制飞行器的前后、左右方向的平移飞行；尾部设置的小型尾旋翼并不承担反扭矩抵消功能，主要用于辅助调整飞行姿态，提升航向的稳定性；机身前部的流线型整流罩既可以降低飞行过程中的空气阻力，也能容纳飞控电路板、电池等核心电子元件，避免元件外露受到气流干扰或者碰撞损坏；滑橇式起落架采用弹性金属杆弯折成型，在降落接触地面时可以通过自身形变吸收冲击能量，保护机身内部的精密元件不受硬着陆的冲击损伤，同时起落架的支撑跨度经过匹配设计，静止停放时可以保证整机的重心稳定，不会出现侧翻问题。

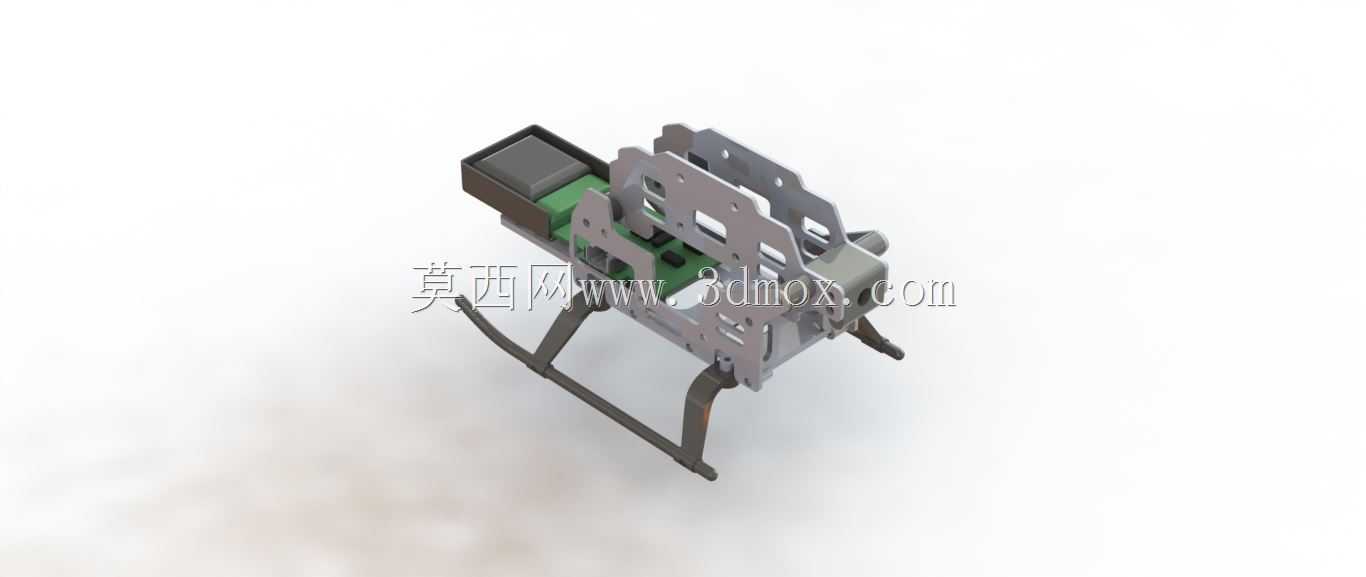

　　设计思路上，整套结构优先兼顾了组装便捷性与结构可靠性，所有承力部件的连接位置都预留了标准的紧固件安装孔位，旋翼与主轴的连接采用快拆式的夹头结构，方便更换不同规格的旋翼来调整飞行特性；机身主框架采用镂空的桁架式结构，在保证结构刚度满足飞行受力要求的前提下，尽可能降低整机的自重，提升动力冗余量；旋翼的翼型选用了适合低雷诺数飞行环境的平凸翼型，在小型航模的飞行速度区间内可以获得更高的升阻比，降低动力消耗，延长续航时间；操纵拉杆的走线全部沿着机身桁架的杆件布置，避免拉杆在飞行过程中与旋翼或者其他运动部件发生干涉，保证操纵动作的传递顺畅。

　　从安装边界与外形尺寸来看，这套结构的主旋翼直径控制在适合小型航模的尺寸区间，整机长度从机头整流罩前端到尾翼末端的尺寸，与旋翼直径形成合理的比例，保证飞行过程中的俯仰稳定性；起落架的高度预留了足够的腹部空间，既可以容纳挂载的电池或者其他任务模块，也能在降落时避免旋翼桨尖触碰到地面；主轴的上下安装位设置了双轴承支撑结构，减小旋翼高速旋转时的主轴晃动量，降低飞行过程中的振动水平；所有转动部件的配合间隙都经过公差匹配，既不会因为间隙过小出现卡滞问题，也不会因为间隙过大产生虚位影响操纵精度；尾管的长度经过配平计算，使得整机的重心落在主轴轴线附近的合理范围内，不需要额外增加配重块就能满足飞行的重心要求，进一步控制了整机的自重。
