集成差速功能的蜗轮蜗杆式前进减速装置

项目分类:减速器 发布时间:2022-01-13 ID:501229
  • 集成差速功能的蜗轮蜗杆式前进减速装置
  • 集成差速功能的蜗轮蜗杆式前进减速装置

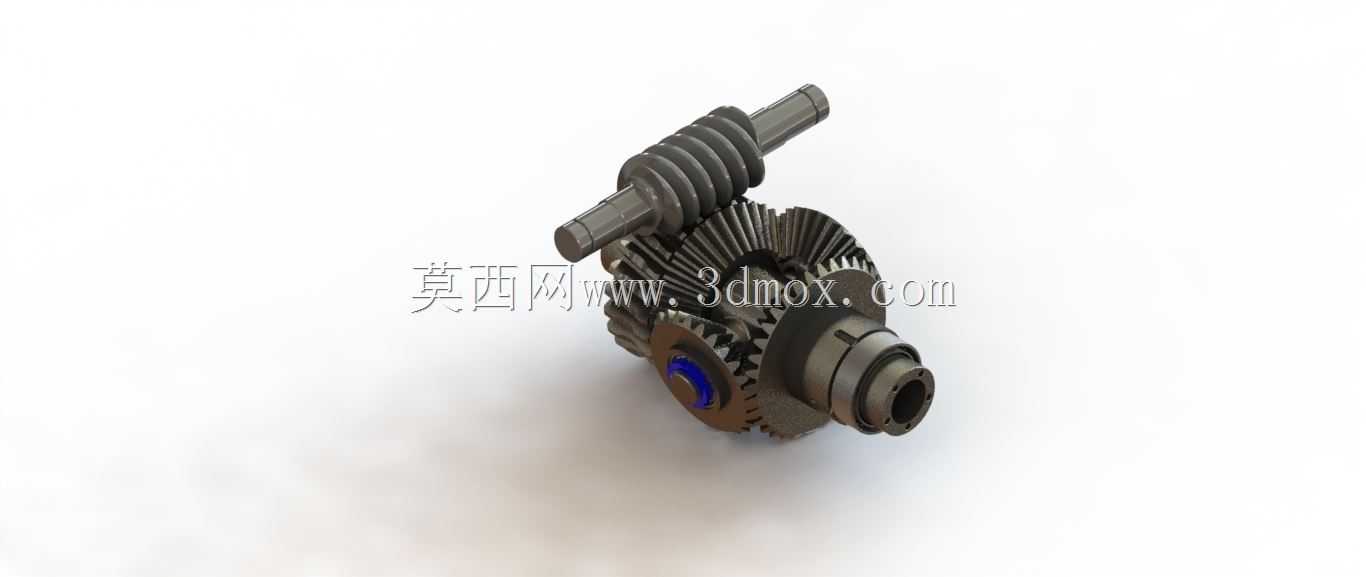

  在轻型代步车辆、小型工程行走设备的动力传输链路中,这类集成差速功能的蜗轮蜗杆减速结构,往往承担着匹配动力输出特性、兼顾转向差速需求的核心作用,区别于常规独立布置的减速器与差速器总成,该结构将减速增扭与差速传动功能整合在同一紧凑腔体内,大幅压缩了动力总成的轴向与径向安装空间,适配布置空间受限的小型行走设备动力舱布局。从实际传动逻辑来看,输入端的蜗杆结构与蜗轮啮合完成第一级大传动比减速,可将动力源输出的高转速低扭矩特性直接转换为低转速大扭矩输出,匹配行走设备低速大牵引力的工况需求,蜗轮端同步集成差速齿轮组的安装支座,动力经蜗轮传递至差速器壳后,通过行星锥齿轮的差速作用分配至两侧输出半轴,在设备直线行驶时两侧半轴等速输出扭矩,

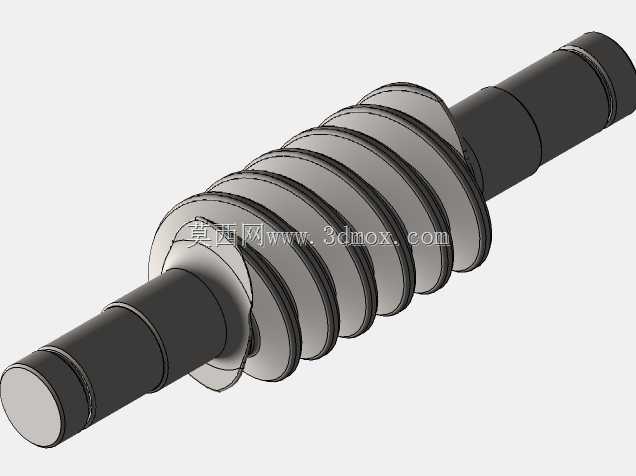

  转向时允许两侧半轴以不同转速转动,避免轮胎与地面的滑动摩擦,降低行走机构的磨损与转向阻力。设计过程中首先要匹配传动比参数,蜗轮蜗杆的模数、头数选择需要结合输入动力的额定转速、输出端需求的轮边转速与额定牵引力计算确定,蜗杆采用渐开线齿形保证啮合重合度,降低传动过程中的冲击与噪音,蜗轮齿圈采用耐磨合金材质适配长期啮合的磨损需求,差速齿轮组的锥齿轮参数需要匹配两侧半轴的扭矩分配阈值,行星齿轮与半轴齿轮的啮合间隙控制在合理范围,既保证差速动作的顺畅性,又避免间隙过大导致传动换向时的冲击异响。安装边界层面,输入端蜗杆轴的两端支撑轴承位同轴度需要严格控制,保证蜗杆转动过程中与蜗轮的啮合接触面积符合设计要求,避免偏载导致的齿面异常磨损,

  两侧输出半轴的安装轴径采用统一标准规格,可适配多数小型行走设备的轮边连接法兰,整个总成的外壳安装定位孔采用对称布置形式,支持水平、倾斜等多种安装姿态,适配不同设备的动力舱布局需求。实际工况适配中,这类集成式结构不需要额外设置差速器与减速器之间的连接传动轴,减少了传动链路中的连接节点,既降低了整体传动损耗,也减少了故障点,日常维护仅需定期检查腔体内润滑脂状态,即可保证长期稳定运行。结构细节上,蜗杆轴伸出端设置有密封结构,避免润滑脂泄漏同时阻挡外部粉尘进入啮合腔,差速器端的输出轴设置有轴向限位结构,防止半轴轴向窜动影响齿轮啮合精度,蜗轮与差速器壳的连接采用周向均布的定位销加螺栓紧固形式,保证大扭矩传递过程中连接可靠无相对滑动。

  针对不同设备的动力特性,该结构可通过调整蜗杆头数、蜗轮齿数灵活调整总传动比,不需要大幅改动外部安装尺寸,具备较强的适配性,在小型电动观光车、仓储搬运设备、农用小型行走机具的动力系统中都能适配应用,相比分体式的减速差速总成,整体重量可降低三成左右,安装调试的工序也更为简便,装配时仅需要保证蜗杆与蜗轮的啮合侧隙符合设计值,即可完成核心传动部分的调试,不需要额外校准差速器与减速器的同轴度,大幅降低了产线装配的难度与工时消耗。
