封闭式单级动力输出减速器结构设计

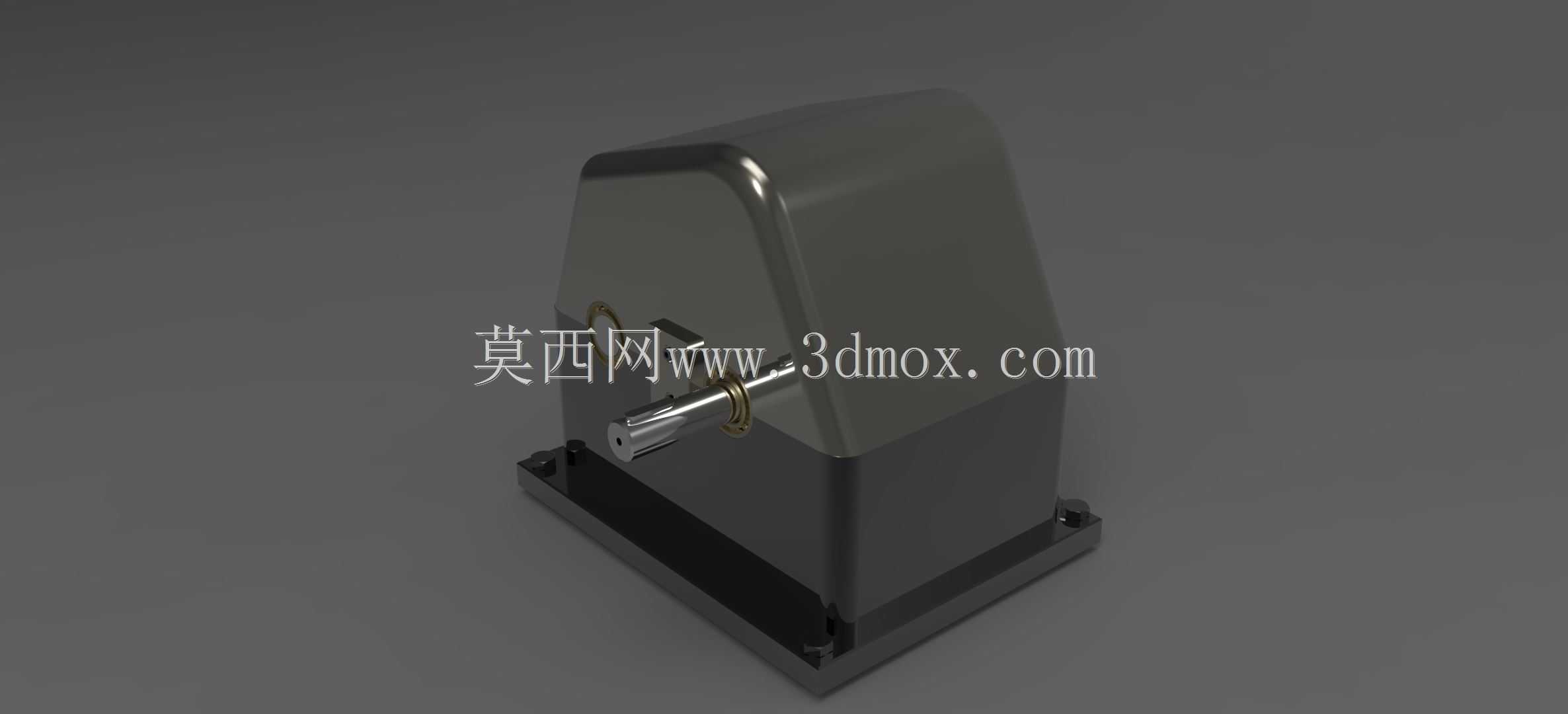

　　在轻工输送、小型自动化生产线、物料搬运辅助设备这类对输出转速要求低、输出扭矩需求大的场景里，这类封闭式单输出轴减速器的应用占比一直不低。不同于开式齿轮传动的结构，这款减速器采用全封闭铸铁壳体设计，壳体底部带有一体化铸造的安装法兰，法兰上预留四个对称布置的安装沉孔，安装时可以直接通过螺栓固定在设备的安装基座上，不需要额外设计转接支架，能有效缩减设备整体的安装空间占用。从结构布局来看，输入轴端隐藏在壳体上部的封闭腔体内，输出轴水平伸出壳体前端，输出轴上配套设置了轴用密封结构与定位轴肩，既可以保证传动过程中润滑油不会从轴伸位置渗漏，也能为外接的联轴器、链轮或者带轮提供精准的轴向定位，避免传动部件运行过程中出现轴向窜动。

　　设计这类减速器的时候，首先要匹配的是原动机的输出转速与工作端的需求转速，确定合理的传动比，同时要核算齿轮副的接触强度与弯曲强度，保证在额定输出扭矩下，齿轮齿面不会出现过早点蚀、齿根不会出现断裂失效。壳体的设计除了容纳齿轮、轴系、轴承这些内部传动零件之外，还要兼顾散热与刚性需求，这款壳体的外壁做了轻微的圆弧过渡处理，没有多余的加强筋结构，是因为额定功率下的发热量通过壳体自然散热就能满足热平衡要求，不需要额外增加散热筋来提升散热面积，同时一体化的铸造壳体本身的刚性足够支撑轴系的运行载荷，不会因为负载波动出现壳体变形导致轴承卡滞、齿轮啮合偏差的问题。安装边界方面，输出轴的中心高是选型时的核心参数之一，

　　这款减速器的输出轴中心到安装底面的高度经过标准化设计，能适配多数常规输送线辊筒、小型卷扬机构的安装高度要求，不需要额外垫高或者切削基座。轴伸端的直径配合标准平键槽，能和市面上通用的标准联轴器直接适配，不需要单独定制传动连接件，能大幅降低现场安装的配件成本与装配周期。实际运行过程中，封闭的壳体结构可以隔绝车间内的粉尘、切削液、水汽进入传动腔内部，避免杂质进入齿轮啮合面造成磨粒磨损，相比开式传动结构，维护周期能延长两到三倍，日常只需要按照周期更换腔体内的润滑油，检查轴封的密封状态即可，不需要频繁清理齿轮表面的积尘与杂物。在传动结构的选型上，这类小功率减速器采用单级圆柱齿轮传动就能满足传动比需求，相比多级传动结构，传动链更短，

　　传动效率更高，空载运行的损耗更低，同时零件数量更少，后期的故障点也更少，适合在长期连续运行的工况下使用。输出轴的轴承采用两端固定的支承方式，能同时承受径向载荷与一定的轴向载荷，即使工作端存在轻微的轴向冲击力，也不会造成轴系移位，保证齿轮始终保持全齿宽啮合，提升传动的平稳性，降低运行过程中的噪音。在做三维建模的时候，这类壳体的建模需要重点关注安装孔的位置度、轴孔的同轴度要求，所有的配合面都要预留合理的加工余量，同时要考虑铸造工艺的拔模斜度，避免出现铸造倒扣无法脱模的问题，轴类零件的建模要把退刀槽、密封槽、键槽这些工艺结构完整还原，方便后续直接导出工程图用于生产加工。
