橡胶波纹管压缩成型模具结构设计

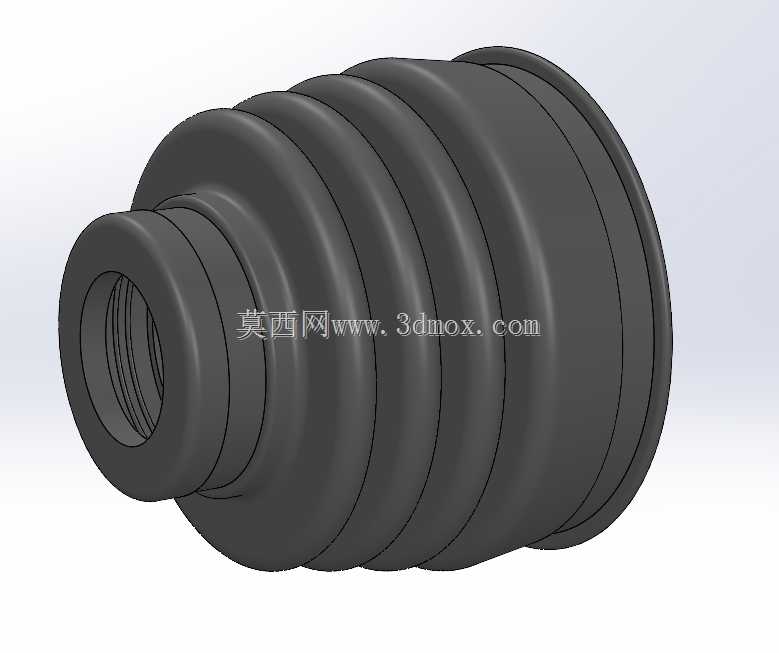

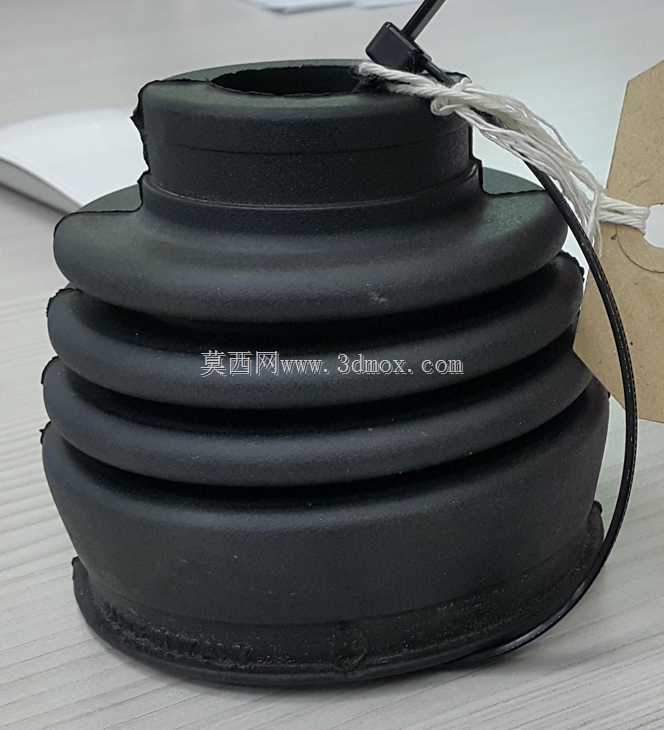

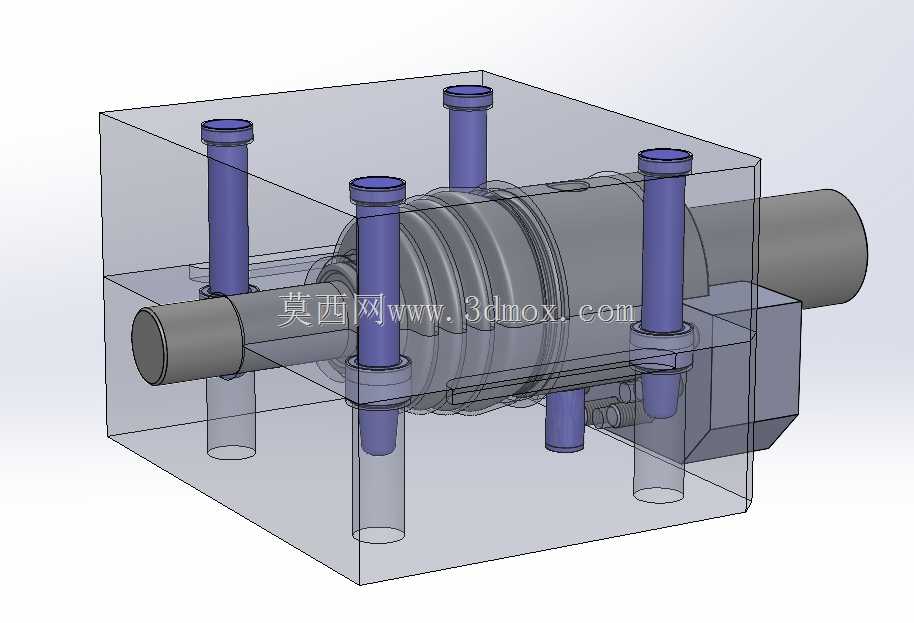

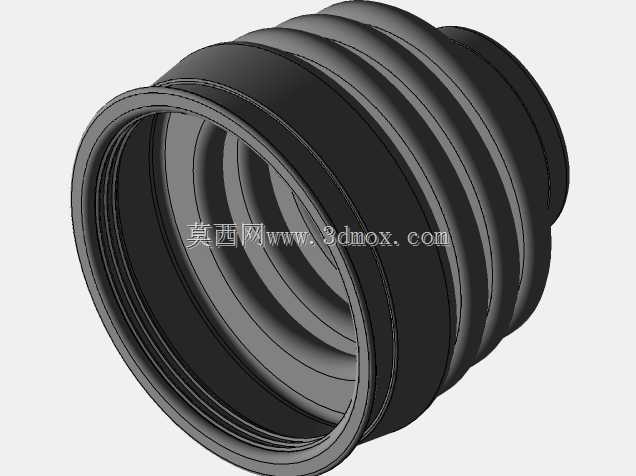

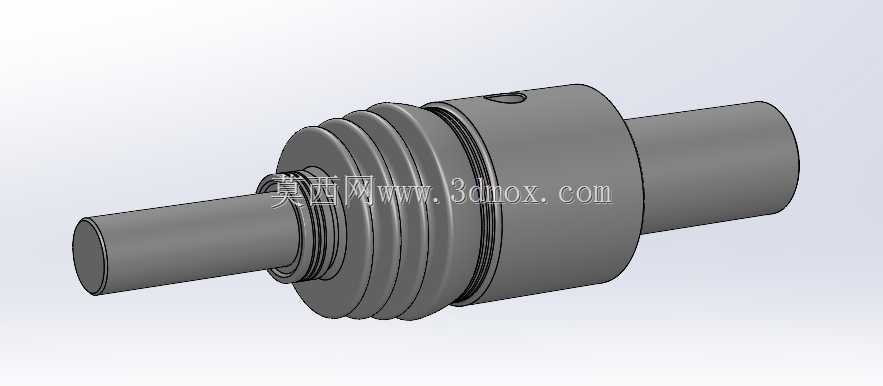

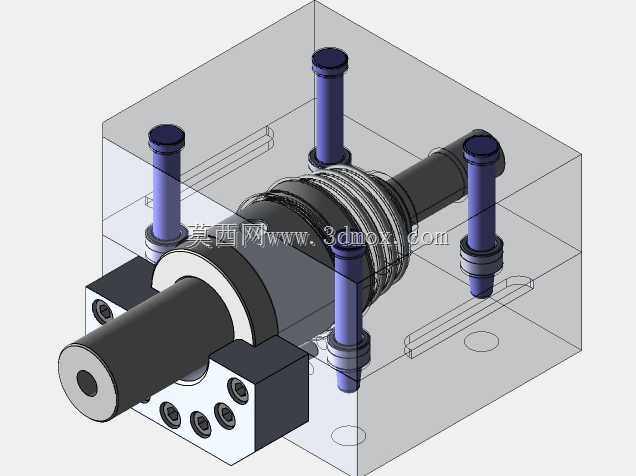

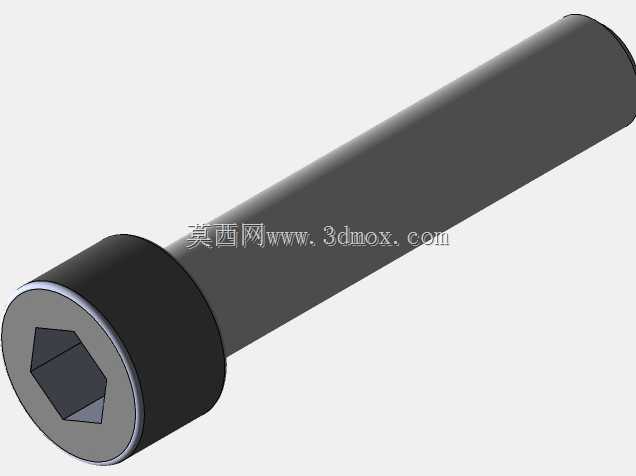

　　这套模具主要面向橡胶类波纹管类零件的压缩成型工序，在橡胶制品加工场景中，压缩模是结构相对简单、成型稳定性较好的一类工装，尤其适合带轴向波纹结构的密封类橡胶件生产，这类零件常被用在管路穿线密封、轴类动密封、设备管线减震防护等场景，对成型后的壁厚均匀性、波纹轮廓度、两端同轴度都有明确的工程要求。从结构布局来看，整套模具采用典型的单腔直压式布局，模架部分选用透明示意的方块式模框，将成型型腔完全包裹在内，这种设计的优势在于模框整体刚性充足，合模时承压均匀，不会因为橡胶硫化过程中的模腔压力不均导致分型面溢料过厚，减少后续飞边修剪的工作量。模具的成型核心部分由中间的型芯组件和外围的型腔镶块组成，型芯直接贯穿模腔中心，用来成型波纹管的内孔轮廓，

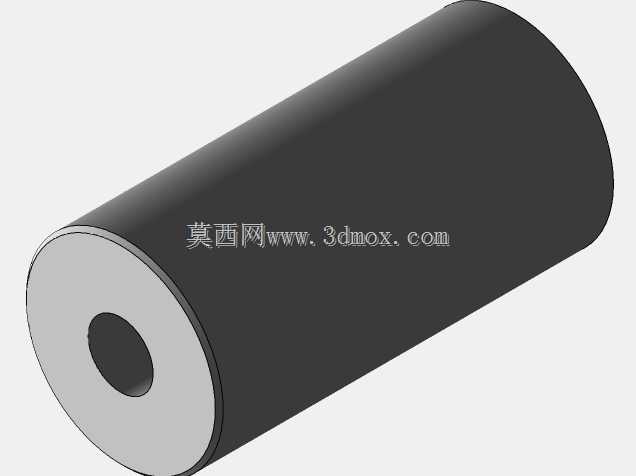

　　型芯的外径尺寸直接匹配波纹管的内径公差要求，设计时需要提前预留橡胶硫化后的收缩量，不同配方的橡胶收缩率存在差异，通常丁腈类橡胶收缩率在1.5%-3%区间，建模时需要根据实际胶料参数调整型芯的径向尺寸，避免成型后零件内径超差。轴向分布的多根紫色导柱是这套模具的导向定位部件，导柱沿模腔周向均匀布置，一共设置了六处导向点位，这种多导柱布局的目的是保证上下模合模时的同轴度，避免合模过程中型腔与型芯发生偏磨，因为波纹管的波纹结构是连续的环形轮廓，一旦合模错位，就会导致波纹侧壁厚度不均，轻则影响零件的伸缩寿命，重则出现局部缺胶、穿壁的废品。导柱的安装长度需要满足合模过程中先导向、后接触分型面的顺序，

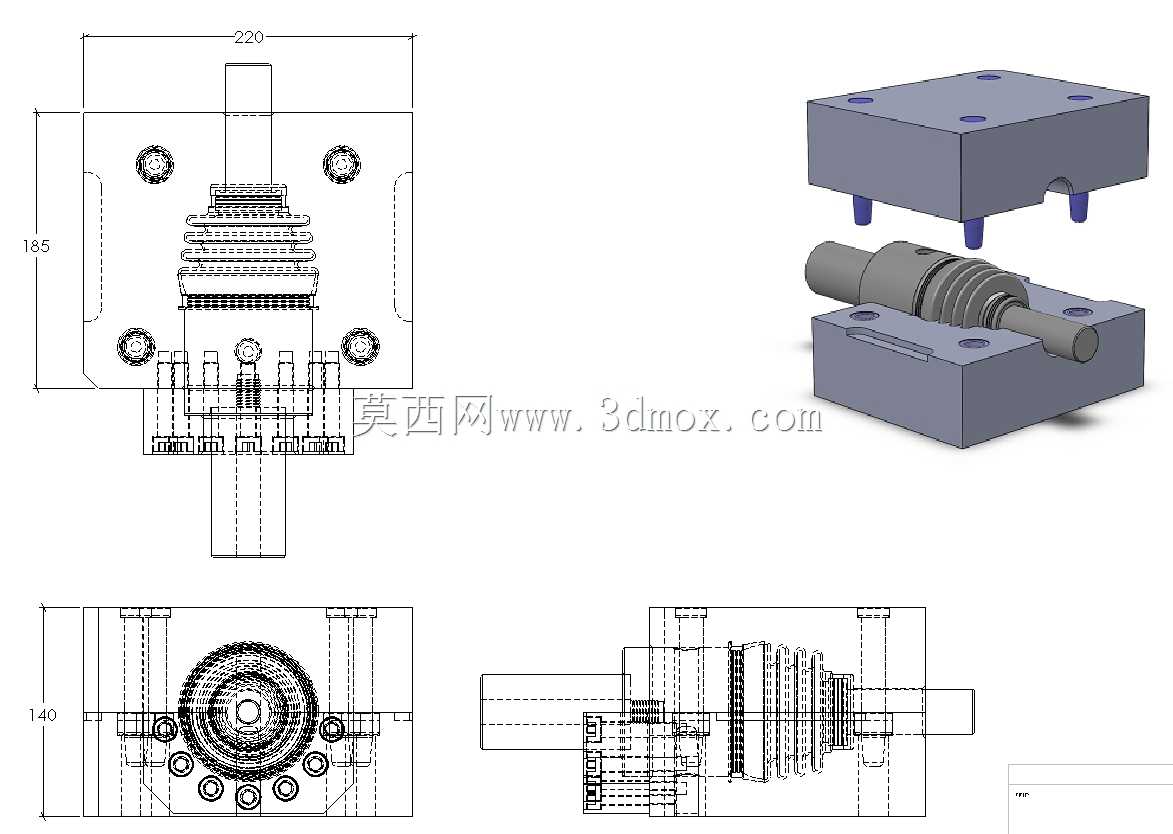

　　也就是导柱进入导套的行程要早于上下模型腔贴合的行程，避免合模时型腔镶块直接碰撞磕碰。模具的进出料与排气结构整合在模框的下部位置，因为橡胶压缩成型时，胶料是预先称量好放入模腔的，合模加压过程中多余的胶料会沿着分型面的溢料槽排出，同时模腔内的空气需要顺着排气缝隙导出，避免在波纹的凹槽位置形成困气，导致零件表面出现缺胶、气泡缺陷。从安装边界来看，整套模具的外形是规整的长方体结构，安装时直接固定在平板硫化机的上下加热板之间，不需要额外的复杂安装基座，模架的长宽尺寸需要匹配常用硫化机的工作台面尺寸，上下模的闭合高度要符合设备的最大开模行程要求，保证开模后有足够的空间取出成型后的波纹管零件。设计时还需要考虑脱模结构的适配性，

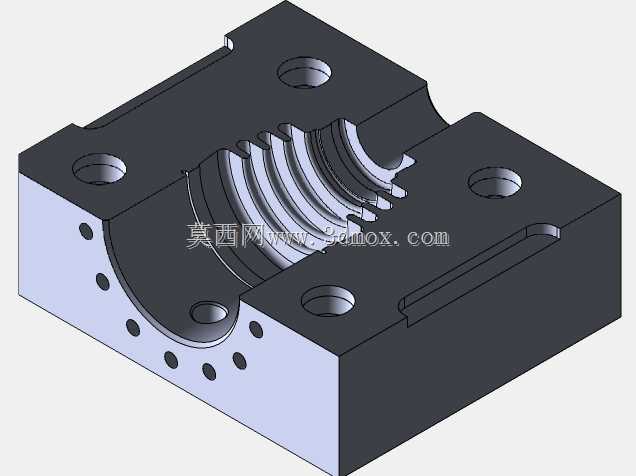

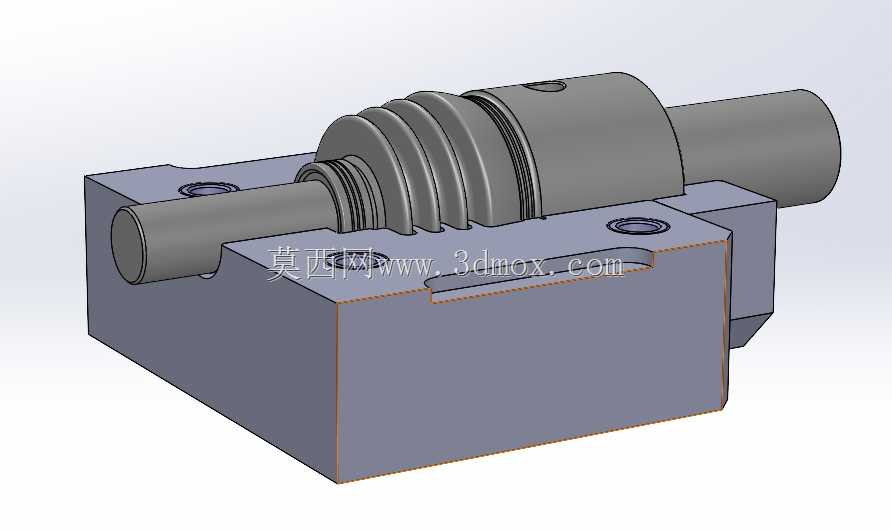

　　因为波纹管带有环形的内凹波纹，直接轴向强脱容易撕裂橡胶零件，所以这套模具的型腔部分采用了分体镶拼结构，开模后可以先将外围的型腔镶块分开，再沿着型芯轴向取出零件，避免脱模时对波纹结构造成拉扯损伤。在实际生产应用中，这类模具的加热方式依靠硫化机的加热板直接传导热量，所以模框的上下平面需要保证足够的平面度，确保和加热板贴合紧密，减少热传导的损耗，保证模腔内各点的温度均匀，避免因为局部温度过低导致橡胶硫化不完全，影响零件的弹性和密封性能。模腔的波纹轮廓加工时需要保证过渡圆角光滑，没有加工刀痕，因为橡胶在模压时会完全贴合模腔表面，粗糙的模腔表面不仅会导致脱模困难，还会让零件表面出现纹路，影响密封面的贴合效果。导柱和导套的配合选用间隙配合，配合间隙控制在0.02-0.04mm之间，既保证导向滑动顺畅，又不会因为间隙过大导致定位偏移，导柱的材质通常选用轴承钢淬火处理，表面硬度达到HRC55以上，提升长期合模过程中的耐磨性能，延长模具的使用寿命。
