汽车白车身机舱钣金加强支撑结构

　　日常做白车身结构件开发时，机舱区域的加强支架一直是容易被忽略但直接影响整车NVH与局部刚度的核心小件，这次梳理的这款钣金支架，是针对机舱内侧靠近轮拱与前围连接区域的支撑需求设计的。先从实际装车场景说，这个支架安装在白车身机舱侧围内板与前纵梁延伸段的衔接位置，主要作用是分散前悬传递上来的路面振动，同时为机舱内的线束固定、附属饰板安装提供刚性支撑点，避免车辆长期行驶在颠簸路面时，局部钣金出现应力集中导致的开裂、共振异响问题。

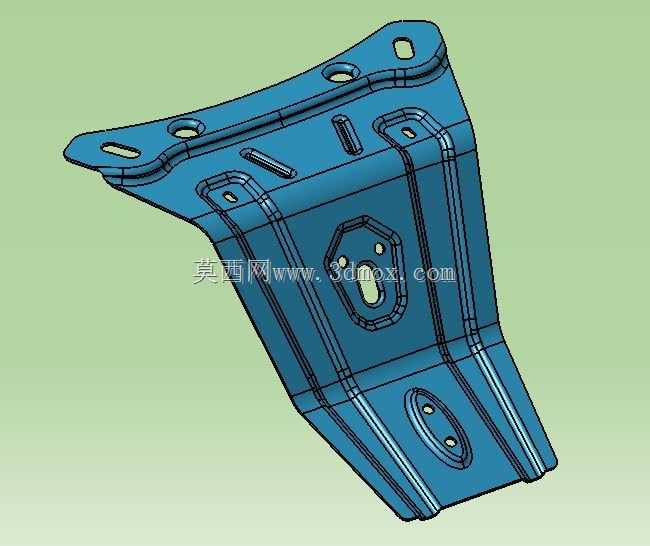

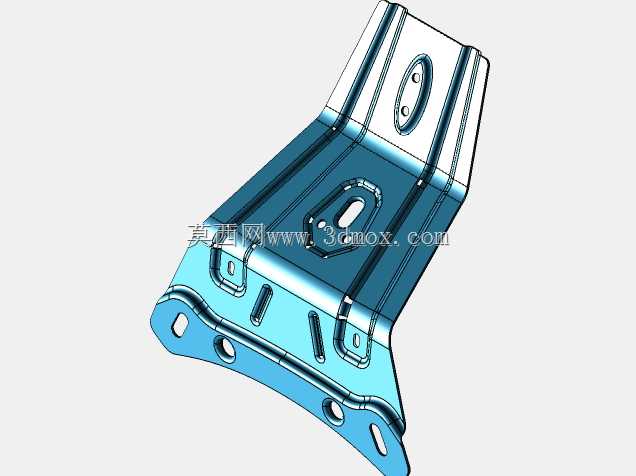

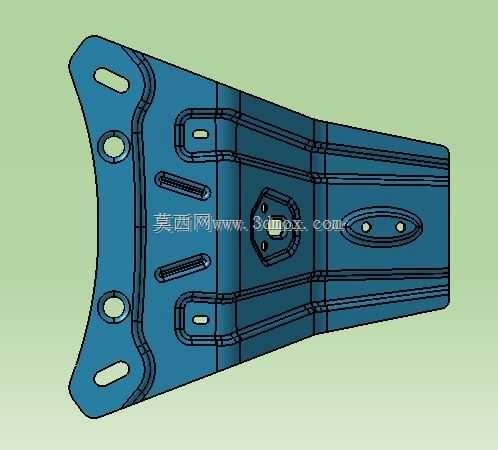

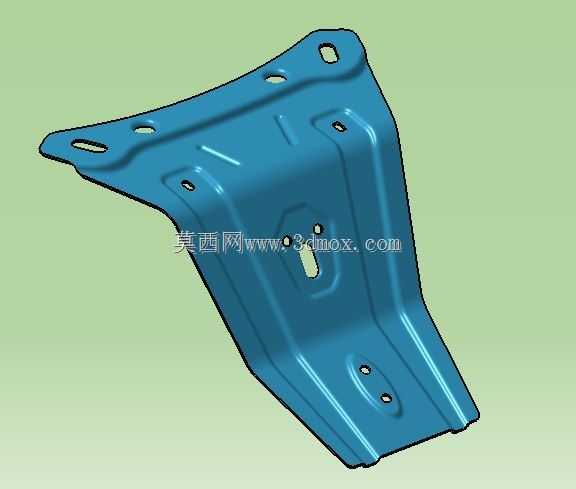

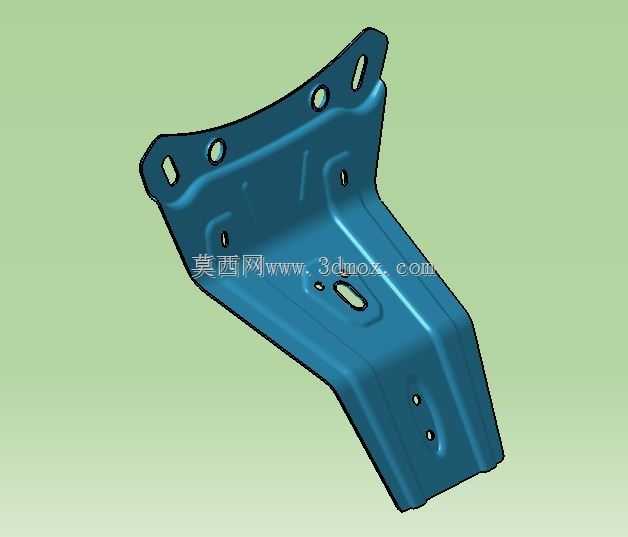

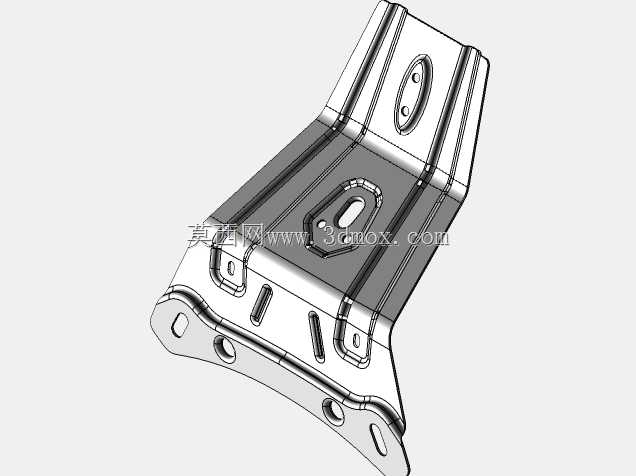

　　从功能特性上看，这款支架采用一体冲压成型的钣金结构，整体呈变截面的三角支撑形态，这种形态不是随意设计的——三角结构本身具备最优的力传递路径，能把局部集中载荷快速分散到周边两个连接面的多个安装点上，不会让应力集中在单个焊点位置。支架上分布的多个安装孔，其中长圆孔是为了适配焊装工位的装配公差，避免白车身焊接累计误差导致支架无法对位安装，圆孔则是用于后续总装阶段的附件固定，每个孔位周边都做了翻边强化处理，防止安装螺栓拧紧时孔位出现变形、滑牙问题。支架表面的多条加强筋，是沿着应力传递的主方向布置的，在不增加钣金料厚的前提下，能把支架的整体抗扭刚度提升40%以上，同时控制零件重量，符合车身轻量化的设计要求。中间区域的异形凸台结构，是为了避让机舱内布置的管线走向，避免支架与周边线束、管路产生运动干涉，凸台边缘同样做了圆角过渡，防止锐边割破管线外层防护层。

　　设计思路上，这类钣金支架的开发首先要做的是安装边界的校核：需要先锁定周边相邻零件的数模，确认支架在整车坐标系下的安装点坐标，预留出至少3mm的安全间隙，防止车辆行驶过程中零件产生相对位移时出现磕碰。料厚选择上采用的是常见的车身冷轧钢板，兼顾冲压成型性与结构强度，冲压工序上先落料、再成型、最后冲孔翻边，工序排布紧凑，适合大批量冲压生产，能有效控制单件制造成本。安装边界方面，支架的三个主连接边分别贴合在侧围内板、纵梁上盖板、前围加强板的焊接面上，每个连接边都设计了均匀分布的焊点缺口，方便焊装工位的焊钳进出作业，焊点间距控制在行业通用的40-50mm区间，既保证连接强度，又不会因为焊点过密导致钣金出现焊接变形。

　　实际装车验证阶段，这类支架需要通过台架振动疲劳测试，模拟整车全生命周期的路面振动载荷，确认支架不会出现裂纹、焊点脱开的问题，同时还要配合NVH部门做模态测试，保证支架的固有频率避开整车怠速、常用行驶转速下的激励频率，避免产生共振放大车内噪音。很多新手做这类钣金件设计时，容易忽略安装面的贴合率要求，这款支架的每个安装贴合面的平面度都控制在0.5mm以内，保证焊接时能和周边钣金完全贴合，不会出现虚焊、焊接缝隙过大的问题，同时支架的所有折弯圆角都按照钣金料厚的1-1.5倍设计，避免冲压过程中出现开裂、起皱的成型缺陷。另外支架表面的电泳挂点也做了隐性设计，在不影响结构强度的位置预留了工艺孔，方便电泳工序时的吊挂，保证零件所有表面都能均匀覆盖电泳层，提升整车的防腐性能。
