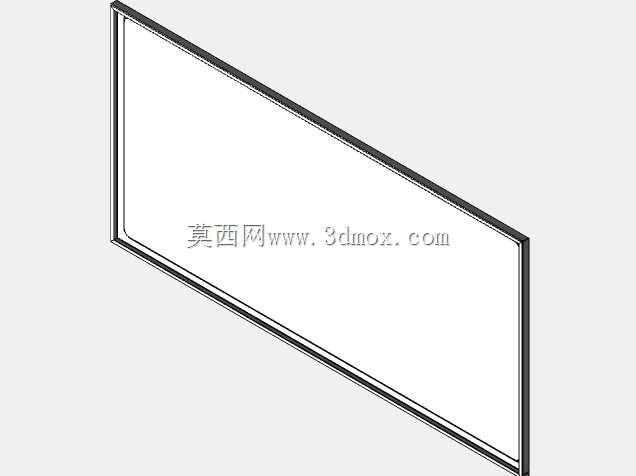

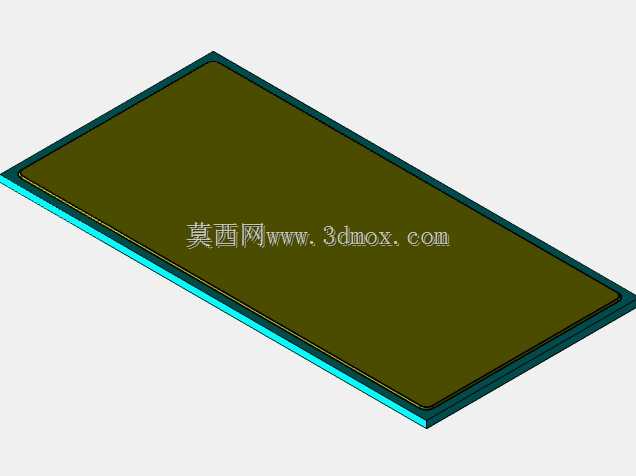

水槽底板钣金结构三维设计模型

　　日常厨卫场景里的水槽安装作业中，底板是承担整个槽体承重、密封衔接以及台面过渡的核心钣金构件，不少现场安装出现的渗水、槽体下沉、台面衔接缝隙不均问题，追根溯源大多和底板的结构设计合理性直接相关。这款钣金件采用一体化折弯成型工艺，整体为矩形薄板式结构，边缘做了等高度的翻边处理，翻边的折弯半径严格匹配常规冷轧钢板或者不锈钢板材的折弯许用半径，避免折弯处出现应力集中导致的开裂隐患，同时翻边结构既可以提升整个薄板的结构刚性，减少大平面薄板在长期承重下出现的中部凹陷变形，也能在安装时和水槽侧壁、台面支撑框架形成嵌合式的配合定位，不需要额外增加过多的定位辅件就能完成初步对位。

　　从实际安装边界来看，这款底板的外轮廓尺寸完全适配常规单盆水槽的底部安装尺寸，翻边高度控制在合理区间，既不会因为翻边过高挤占水槽下方的管线布置空间，也不会因为翻边过矮导致定位失效、密封胶涂布空间不足。底板平面的平面度公差控制在钣金加工的常规经济精度范围内，安装后和水槽底部的贴合面间隙均匀，打胶密封时不会出现局部断胶、胶层厚度不均的问题，长期使用过程中能有效避免槽体渗漏水直接滴落到橱柜内部造成板材受潮变形。

　　设计过程中优先考虑了钣金加工的工艺可行性，整个构件没有复杂的异形曲面或者特殊成型结构，所有折弯工序都可以在常规数控折弯机上一次装夹完成，不需要额外开模或者采用特殊加工工艺，能有效控制加工成本，适合批量生产。板材厚度选用常规厨卫五金常用的板材规格，在满足承重要求的前提下尽可能控制构件自重，安装时单人即可完成对位操作，不需要额外的吊装或者多人配合。底板的边角位置做了小半径的圆角处理，避免加工、运输以及安装过程中尖锐边角划伤操作人员，也能减少安装后边角位置应力集中导致的漆面或者镀层脱落问题，提升构件的耐用性。

　　在实际设备配套场景中，这款底板不仅可以用于家用厨卫水槽的安装配套，也可以适配商用餐饮后厨的不锈钢水槽、工业清洗槽的底部承托结构，不同应用场景下只需要调整板材厚度和外轮廓尺寸，核心的翻边加强、平面承托的结构逻辑完全通用。和传统的拼接式底板结构相比，一体化折弯的结构没有拼接焊缝，不存在焊缝位置锈蚀、渗水的隐患，整体结构刚性比同厚度的拼接构件提升百分之三十以上，长期承重下的形变量更小。安装时底板和支撑框架之间可以采用螺栓连接或者卡扣连接，翻边上预留的安装位可以适配不同的连接方式，不需要现场二次钻孔加工，能有效提升现场安装的作业效率，减少现场加工带来的精度误差和防腐层破坏问题。

　　从结构受力的角度分析，水槽满载时的重量加上日常使用过程中的动态载荷，会均匀传递到底板平面上，四周的翻边相当于在薄板四周设置了加强筋结构，能将平面承受的载荷分散到周边的支撑框架上，避免薄板中部因为长期受载出现疲劳变形。底板表面没有多余的凸起或者凹槽结构，清洁维护时可以直接擦拭，不容易积存污渍，符合厨卫场景或者商用清洗场景的卫生要求。针对不同的使用环境，这款钣金件的基础结构可以灵活调整表面处理工艺，家用场景可以采用拉丝不锈钢或者冷轧板喷塑处理，商用场景可以采用加厚板材配合镀锌或者防腐涂层处理，核心结构不需要做大幅修改就能适配不同的防腐、承重要求。
