紫外线管路耦合连接接头结构设计

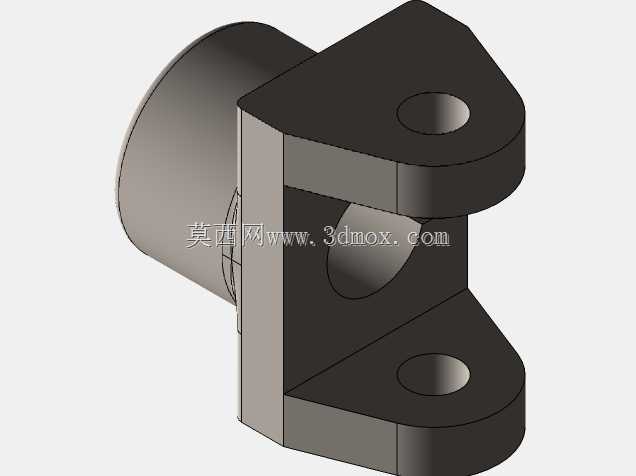

　　该耦合接头主要应用于紫外线消杀类流体管路系统中，承担管路对接、介质导流以及组件安装固定的核心作用，常见于市政供水末端消杀设备、商用净水机组、工业循环水紫外处理模块的管路衔接位置，是实现紫外处理腔体与外部管路可靠连通的关键承载零件。从实际使用场景来看，这类接头需要同时满足管路密封对接、组件安装定位、长期承压抗振三类核心需求，因此在结构设计上做了多维度的工程适配。接头一侧为圆柱筒状对接端，内孔为光滑通流结构，可直接与对应外径的紫外处理腔体管路插接配合，配合面可通过加装密封圈实现静密封，避免输送流体出现渗漏，筒壁厚度经过承压校核，能够满足常规低压流体输送工况下的强度要求，不会因管路水压波动出现形变开裂。接头另一侧为对称双耳式安装支座结构，

　　上下两个带通孔的耳板平行布置，中间预留足够的铰接避让空间，既可以通过耳板上的通孔穿装螺栓，将整个接头固定在设备安装基板上，也可以通过中间的铰接孔与配套的锁紧卡扣、快装压块配合，实现管路的快速拆装维护，无需对整个管路段做大范围拆解。设计过程中，将通流筒体与安装支座做了一体化的结构融合，筒体侧面与支座立板完全贴合过渡，没有多余的拼接接缝，既减少了零件加工的工序步骤，也避免了拼接位置存在应力集中导致的断裂风险，过渡位置做了小圆角处理，能够有效分散设备运行过程中管路振动带来的交变应力，提升零件的疲劳使用寿命。从安装边界来看，圆柱对接端的轴向长度经过匹配设计，插入管路后不会过度伸入紫外腔体内部遮挡紫外光线照射路径，

　　保证消杀腔体内的紫外线辐照范围不受接头结构影响；双耳支座的安装孔中心距、耳板厚度都适配常规流体设备的安装孔位标准，不需要额外加工定制转接板就可以直接替换同规格的常规管路接头，降低设备改造成本。耳板上的安装孔为光孔设计，穿装螺栓时可以适配一定范围的安装位置偏差，降低现场装配的对位难度，中间铰接孔的孔径与配套快装件的销轴尺寸匹配，铰接间隙控制在合理范围，既保证拆装时的转动灵活性，也不会因间隙过大出现管路晃动偏移。整个零件的外形没有多余的突兀结构，所有棱边都做了倒角处理，避免装配过程中划伤操作人员或者损坏配套的密封胶圈，外表面的平整结构也方便后期做防腐防锈处理，适配潮湿的水处理设备使用环境。在建模过程中，

　　对各个配合面的尺寸公差做了合理设定，通流内孔的圆柱度、安装耳板的平行度都按照机械连接件的通用公差等级设置，既不会因精度要求过高提升不必要的加工成本，也能保证装配后的配合可靠性，能够直接对接常规的机加工生产工艺，不管是采用金属棒料铣削加工，还是采用工程塑料注塑成型，都可以直接基于该三维结构开展工艺编制，不需要做大幅的结构调整。
