车辆传动系统离合器箱壳体结构设计

　　在商用车、工程作业机械的手动传动系统布局中，离合器箱壳体是承接动力输入与换挡执行机构的核心承载构件，其安装位置处于发动机飞轮壳与变速器输入轴之间的衔接段，既要为离合器从动盘、压盘总成提供封闭的防护腔体，还要为换挡操纵拨杆提供稳定的支撑定位基准，同时承担传动系统工作过程中产生的径向、轴向载荷传递作用。从实际装车场景来看，这类壳体多采用压铸铝合金或者灰铸铁材质成型，前者多用于乘用车辆轻量化设计需求，后者多用于重载工程车辆的高强度工况，不同材质选型对应的壁厚设计、加强筋布局逻辑存在明显差异，本次设计的壳体结构针对中等载荷的轻型载货车辆使用场景，在腔体开口端设计了阶梯式定位止口，与发动机飞轮壳对接时可通过止口实现径向定位，避免装配过程中出现同轴度偏差导致的离合器分离不彻底、换挡卡滞等常见故障。

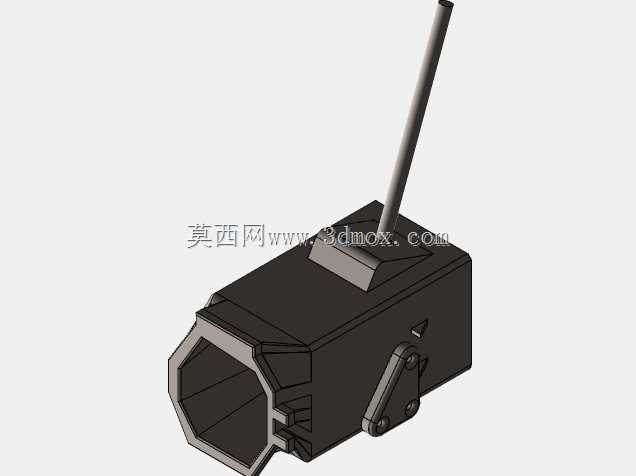

　　壳体的上部预留了换挡操纵杆的安装支座结构，支座位置与腔体内部的拨叉轴安装孔位保持严格的位置度公差，操纵杆插入后通过球头铰接结构与内部拨叉联动，设计时特意将支座的安装面做了12度的倾斜角度，匹配驾驶舱内操纵机构的人机工程布局，减少驾驶员换挡时的操作行程与手臂偏转角度。腔体侧面设计了两个对称的铰接安装耳座，用于连接离合器分离拨叉的支撑转轴，耳座位置的壁厚比周边区域厚3mm，并且在耳座与腔体主体的衔接位置布置了三角形加强筋，避免频繁踩下离合器踏板时，拨叉转轴的反复作用力导致耳座根部出现应力集中开裂的问题。

　　从结构设计的逻辑来看，壳体的内部腔体轮廓完全避让离合器压盘、从动盘的最大旋转外径，预留了3mm的安全间隙，避免车辆运行过程中传动系统产生振动时，旋转部件与壳体内壁发生剐蹭异响；腔体下部设计了集油槽结构，可收集离合器摩擦片磨损产生的碎屑以及润滑轴承溢出的润滑脂，同时预留了排污螺塞的安装孔位，方便定期维护时清理腔体内的杂质。壳体的外部轮廓没有多余的突出结构，所有安装螺栓孔都设计了凸台结构，凸台高度统一为5mm，既可以保证螺栓连接时的压紧面平整，也能减少壳体整体的加工面积，降低量产时的机加工成本。

　　安装边界方面，壳体与飞轮壳对接的端面共布置了8个M10的螺栓安装孔，孔位沿止口圆周均匀分布，每个螺栓孔的位置都对应内部的加强筋走向，保证螺栓压紧力可以均匀传递到整个壳体端面，避免密封不严出现漏油、进灰的问题；壳体与变速器连接的一端采用内止口定位，对接端面布置了6个M8的连接螺栓孔，同时预留了输入轴穿过的中心通孔，通孔位置设计了油封安装槽，可安装骨架油封实现腔体的动密封，防止外界泥水、灰尘进入离合器腔体加速摩擦片磨损。操纵杆支座位置的安装孔采用阶梯孔设计，可安装防尘套与衬套，减少操纵杆摆动过程中的磨损，同时阻挡灰尘从操纵杆安装缝隙进入腔体内部。

　　在实际工况验证中，这类壳体需要承受-40℃到120℃的环境温度变化，设计时充分考虑了不同材质的热膨胀系数差异，所有配合面的公差选择都预留了温度变化带来的尺寸偏差量，避免极端温度下出现配合过紧或者间隙过大的问题。侧面的分离拨叉耳座位置还预留了润滑脂注油嘴的安装孔，可定期为拨叉转轴加注润滑脂，减少铰接位置的磨损，延长机构的整体使用寿命。整个壳体的壁厚设计遵循均匀过渡原则，相邻位置的壁厚差不超过2mm，避免压铸成型过程中出现缩孔、冷隔等铸造缺陷，量产时的成品率可以稳定控制在合理区间。
