带蜂窝滤网的筒状过滤构件结构设计

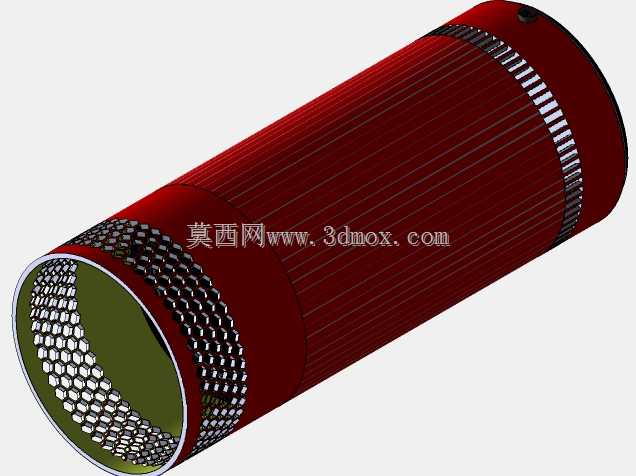

　　该筒状过滤构件主要应用于流体输送管路的前置过滤环节，在液压系统回油管路、润滑系统供油支路、中小型给排水管线、气动系统进气端都能见到这类结构的身影，核心作用是截留流体介质中携带的固体颗粒杂质，避免硬质颗粒进入下游精密元件造成配合面划伤、流道堵塞、运动副卡滞等故障。从结构设计逻辑来看，整体采用等径直筒构型，筒体主体外壁做轴向竖筋强化处理，既可以提升薄壁筒体的径向抗形变能力，降低流体压力波动带来的筒身鼓胀、形位公差超差风险，也能在安装时为卡箍、抱箍类紧固件提供定位防滑的接触面，避免长期运行中构件出现轴向窜动。筒体两端分别设置不同功能的结构段：靠近流体入口的一端集成蜂窝状滤网组件，滤网采用正六边形蜂窝孔排布，

　　这种孔型设计相比同开孔率的圆孔滤网，具备更优的结构强度，相同厚度下能承受更高的流体正向冲击压力，同时蜂窝孔的流道过渡更顺滑，流体通过时的局部阻力损失更小，不容易在孔道位置形成紊流造成杂质沉积卡堵。滤网与筒体的连接采用翻边压合结构，滤网边缘嵌入筒体端部的环形卡槽内，通过周向压合实现固定，避免焊接固定带来的热变形、焊缝锈蚀脱落污染介质的问题，也方便后期对滤网进行单独更换维护。筒体靠近出口的一端外壁设置环形定位凸台，凸台侧面加工周向均布的通槽，既可以作为安装时的周向对位标识，也能在构件插入安装座后，通过配套的卡销嵌入通槽实现周向锁止，避免流体冲击下构件发生转动导致密封面错位。从安装边界来看，该构件整体为回转体结构，

　　安装时仅需保证两端密封面与管路对接座的同轴度公差在允许范围内，轴向预留长度略大于构件总长度即可完成装配，不需要额外设计复杂的固定支架，适配现有标准通径的管路安装空间，不需要对原有管路结构做大规模改造。在功能特性上，筒体中段的光滑外壁区域可以根据实际使用需求加装磁环，用来吸附流体中的铁磁性磨屑，进一步提升过滤精度，而不会影响整体的安装适配性。构件的内壁做光滑过渡处理，没有突兀的台阶或死角，能够减少杂质在筒体内壁的附着残留，在系统进行流体冲洗时可以快速将截留的杂质带出，降低维护清理的难度。设计过程中针对不同工况的耐压需求，可以通过调整筒壁厚度、竖筋的高度与数量、蜂窝滤网的壁厚与孔径参数，

　　适配从低压气动系统到中压液压系统的不同压力等级使用需求，不需要对整体构型做颠覆性修改，具备较好的参数化改型适配能力。实际选型应用时，只需要根据管路通径匹配构件的外径尺寸，根据过滤精度要求选择对应孔径的蜂窝滤网，根据系统工作压力选择对应壁厚的筒体规格，就可以快速完成适配，大幅缩短设计选型的周期。
