定制改装V8动力三轮摩托车架结构设计

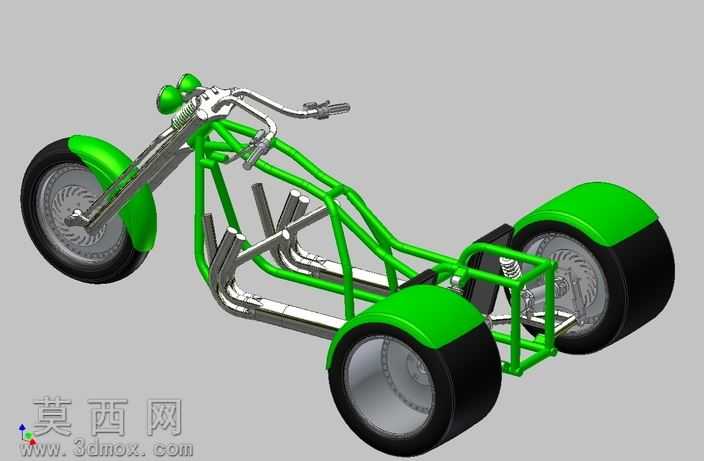

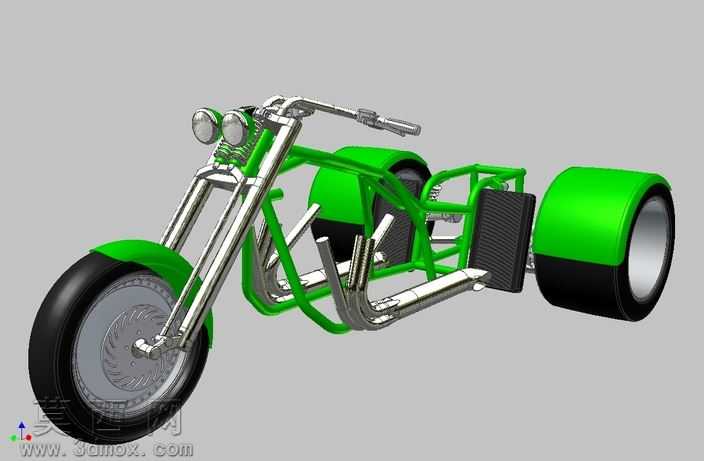

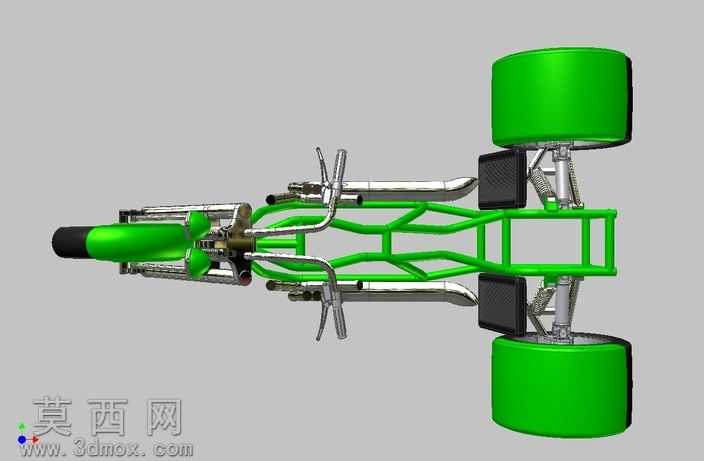

本作品为定制改装V8动力倒三轮摩托车的三维结构设计，整体采用裸露式管状空间车架作为核心承载结构，建模阶段通过三维软件完成全参数化的管件路径绘制，精准还原了定制chopper风格机车的长前伸距前叉布局，前悬采用加长弹簧阻尼前叉结构，匹配单前轮的转向连接位，前叉与车架头管的连接角度经过反复调校，兼顾改装外观的视觉张力与转向操作的合理几何参数。车架主体采用大直径铬钼钢管的弯管拼接结构，建模时精准还原了管件相贯线的切割拼接形态，预留了V8动力单元的安装固定位，车架中部的发动机安装支架做了多组加强筋结构设计，适配大排量V8引擎的安装固定需求，同时兼顾动力输出时的车架抗扭刚性。行走部分采用前单轮、后双轮的倒三轮布局，后轮组匹配了宽幅改装轮胎与大尺寸碟刹制动结构，后悬采用独立摇臂搭配螺旋弹簧阻尼减震器，建模时还原了减震器的安装支点、摇臂的铰接结构，清晰呈现后轮的跳动行程空间。外观覆盖件仅保留前后轮的亮绿色弧形挡泥板，与亮绿色车架主体形成统一的视觉风格，金属管件部分做了抛光镀铬的材质渲染，轮胎部分还原了橡胶材质的哑光纹理与胎面细节，刹车盘、轮毂部分做了金属拉丝与亮面镀铬的材质区分，弹簧、紧固件等小零件也逐一还原了金属材质的光影质感。设计思路围绕美式定制改装机车的硬核风格展开，摒弃多余的外观覆盖件，将动力、车架、悬挂结构完全裸露展现，通过亮绿色车架与镀铬金属件、黑色橡胶轮胎的色彩对比，强化改装机车的视觉冲击力，同时所有结构安装位都做了适配性设计，预留了动力总成、传动系统、操控部件的安装空间，既满足外观改装的个性化表达，也具备实际改装落地的结构合理性，完整呈现了大马力改装倒三轮摩托的底盘车架核心结构。
