挖掘机传动系统用十字万向联轴器结构

　　该联轴器属于工程机械传动系统的核心铰接传力部件，主要应用于挖掘机工作装置与行走、回转机构的动力传递链路中，适配两轴存在较大角向偏移、轴向窜动的安装工况，解决挖掘机作业过程中结构件相对摆动带来的传动不同轴问题。从实际作业场景来看，挖掘机在挖掘、回转、行走复合动作时，动力输出端与执行端的相对位置会随动臂、斗杆的摆动持续变化，普通刚性联轴器无法适应这种持续的角度偏移，很容易出现轴系应力集中、键槽崩裂、传动中断的故障，而这类万向铰接结构的联轴器，可在两轴夹角动态变化的工况下持续稳定传递扭矩，补偿安装与作业过程中产生的角向、径向、轴向偏差，避免额外的附加载荷作用在轴系与支撑轴承上，延长整套传动部件的使用寿命。

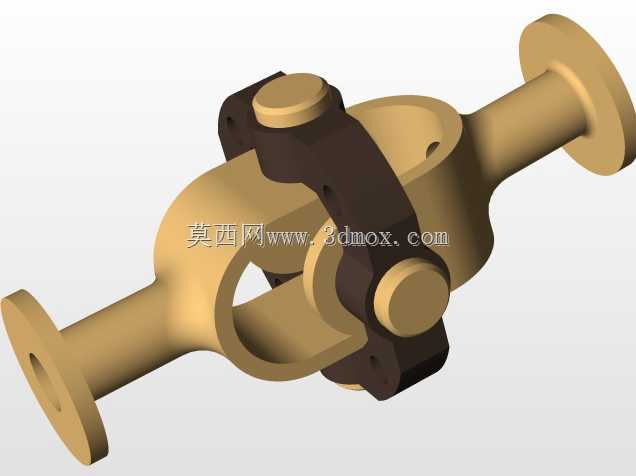

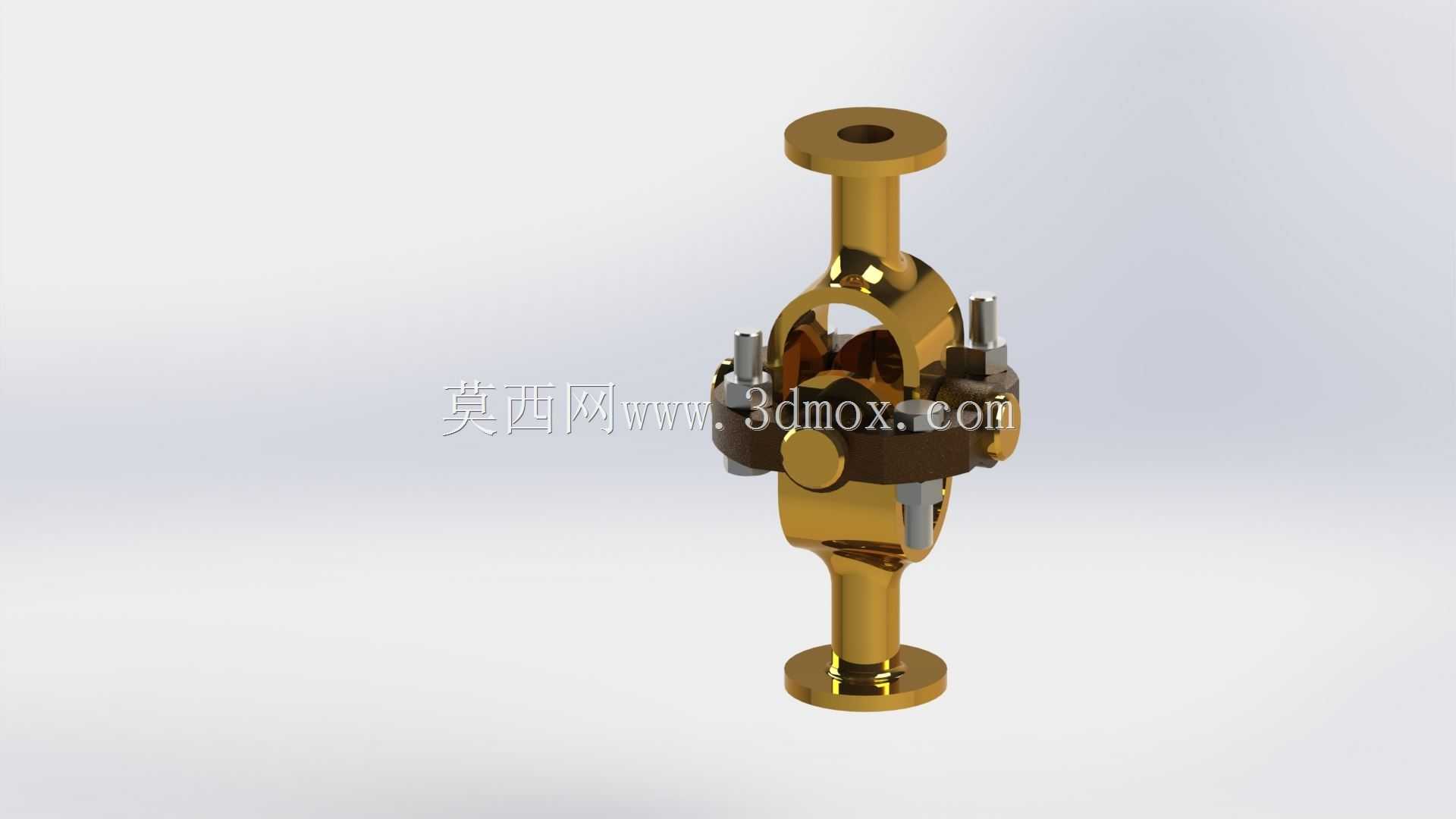

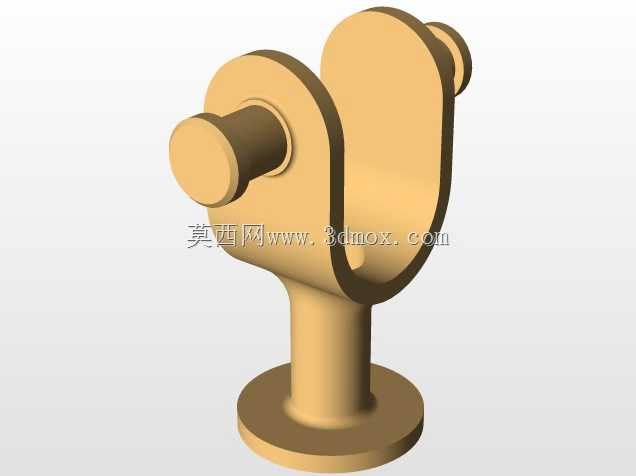

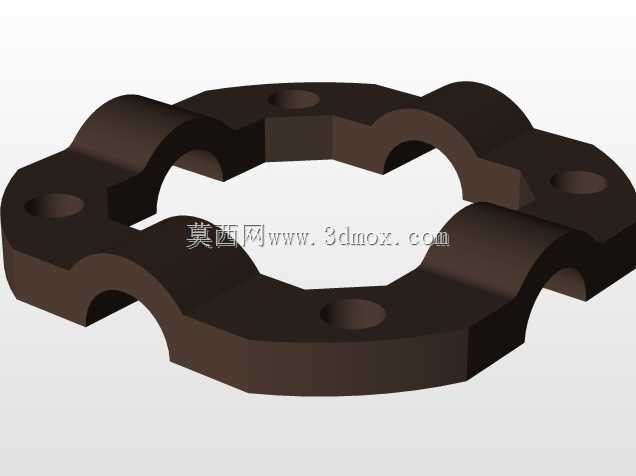

　　从结构设计逻辑来看，该联轴器采用十字轴式万向铰接核心结构，两端设置法兰连接端，可通过螺栓直接与配套的传动法兰盘锁紧固定，安装时无需额外加工复杂的轴头配合结构，适配挖掘机现有传动接口的安装尺寸，法兰端的止口设计可保证装配同轴度，降低安装过程中的找正难度。中间的铰接组件采用分体式抱合结构，十字销轴与铰接座之间设置耐磨衬套，可承受作业过程中反复的冲击载荷，铰接副的间隙可通过侧方的锁紧螺栓进行微调，抵消长期使用带来的磨损量，避免传动过程中出现旷量、冲击异响的问题。整体结构采用对称式布局，两端连接法兰的尺寸一致，可实现正反方向的通用安装，降低备件储备的品类要求。

　　从安装边界与尺寸适配角度来看，两端法兰的端面间距、法兰盘外径、螺栓孔分布圆直径均匹配挖掘机常规传动舱的安装空间，不会与周边的液压管路、结构筋板产生运动干涉，铰接部分的最大摆角可覆盖挖掘机作业过程中两轴的最大偏移角度，在极限摆动位置也不会出现结构卡滞、销轴脱出的问题。设计过程中针对传动链路的冲击载荷做了结构强化，铰接座的受力部位做了圆角过渡处理，避免应力集中导致的结构断裂，销轴采用高强度合金钢材，表面做硬化处理，可承受大扭矩传递下的剪切应力，满足挖掘机重载作业的载荷要求。

　　在实际选型匹配过程中，需要确认两端连接法兰的螺栓孔数量、孔径、分布圆尺寸，同时核算传动链路的最大传递扭矩、最高工作转速、最大动态摆角，确保联轴器的承载能力覆盖工况的极限载荷，安装时需要保证两端法兰的端面贴合度，锁紧螺栓按照规定扭矩对称拧紧，避免偏载导致的法兰面变形、螺栓断裂问题。日常维护过程中可通过铰接部位的注油点补充润滑脂，降低铰接副的磨损速率，定期检查锁紧螺栓的预紧力，排查铰接部位的旷量，及时调整衬套间隙或者更换磨损件，保证传动系统的运行稳定性。这类联轴器除了应用在挖掘机上，也可适配其他存在轴系角向偏移的工程机械传动场景，比如装载机的工作装置传动、起重机的回转机构传动等，核心作用都是在轴系存在相对偏移的工况下稳定传递旋转扭矩，补偿安装与作业过程中的位置偏差，保护轴系与配套传动部件不受附加载荷的破坏。
