十字轴式万向联轴器机械结构设计

　　在各类需要补偿两轴间角度偏移、径向偏移的传动场景中，十字轴式万向联轴器是应用频次极高的轴系连接件，从常规的轻工输送线、机床进给机构，到重型冶金设备、工程机械的动力传输路径中，都能见到这类部件的身影。不同于刚性联轴器对两轴同轴度的严苛要求，这类铰接式传动件可以在主动轴与从动轴存在轴线夹角的工况下，持续稳定传递旋转扭矩，不会因为轴系安装偏差、运行过程中的机架形变产生卡滞或额外的附加载荷。

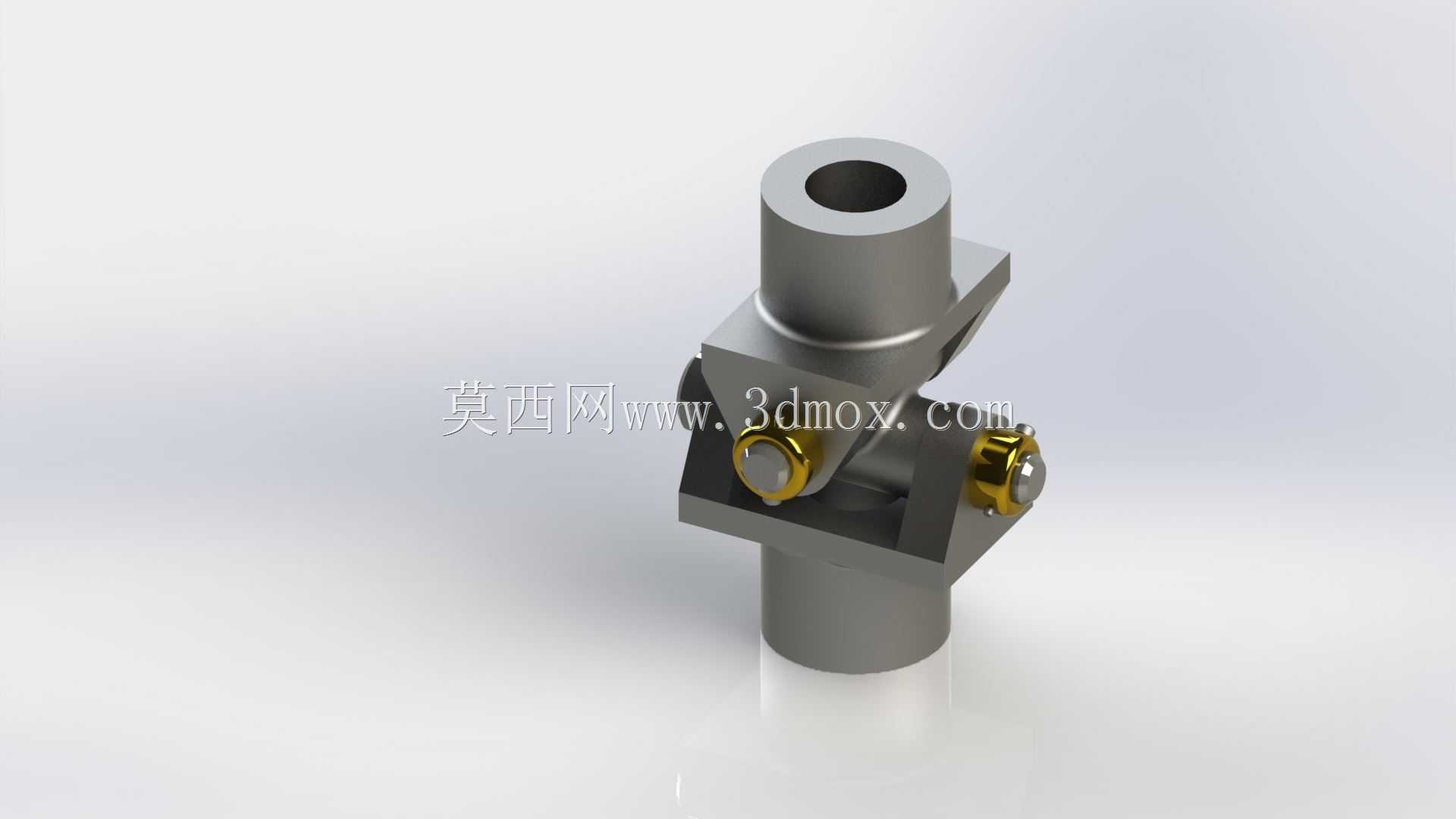

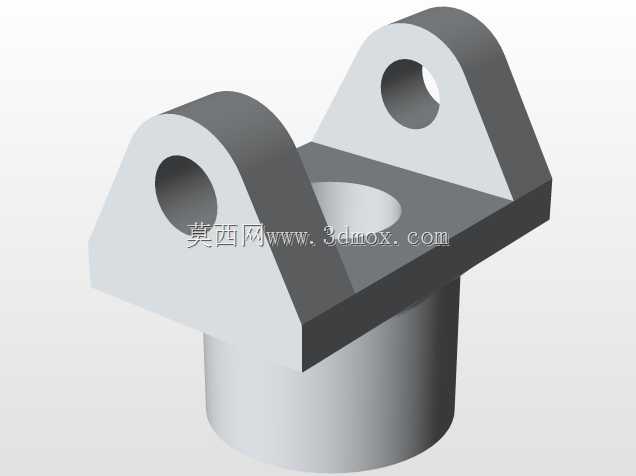

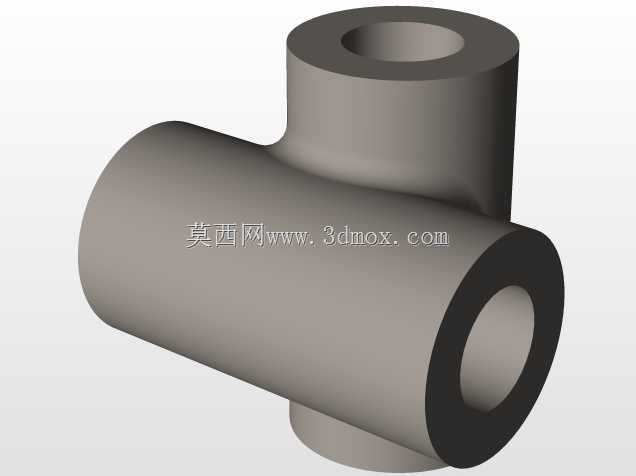

　　从结构设计逻辑来看，这个万向联轴器采用单十字轴铰接布局，两端分别设置带通孔的轴套结构，轴套内孔用于与待连接的动力输入、输出轴配合，可通过键连接或者顶丝锁紧的方式实现与轴端的周向、轴向固定，避免传动过程中出现打滑窜动。中间的十字轴作为核心传力构件，四个轴颈分别与两端叉形接头的轴承孔配合，图中可见的金色紧固件为轴承端盖的锁紧部件，用于固定十字轴轴颈处的滑动轴承或滚动轴承，保证铰接转动的灵活性同时，限制十字轴的轴向窜动，避免传动间隙过大带来的冲击与回差。

　　实际选型应用时，首先要关注两端轴套的内孔直径与配合长度，这两个尺寸直接决定了可适配的轴径范围，以及轴系连接的接触强度——如果配合长度过短，大扭矩传递时容易出现轴孔压溃、键槽剪切失效的问题；内孔尺寸公差需要根据配合等级选择，间隙过大会导致传动回差，过盈量过大则会造成装配困难，甚至运行过程中轴套应力开裂。其次要确认十字轴的轴颈直径与叉形接头的开口尺寸，这部分结构直接决定了联轴器的最大允许轴间夹角，常规单十字轴万向联轴器的许用夹角一般在15°到25°之间，超出这个角度范围会导致十字轴轴颈的受力状态恶化，轴承磨损速度急剧上升，传动效率大幅下降。

　　安装边界方面，这类联轴器的整体外径、总长度是布局设计时必须预留的空间参数，要注意联轴器回转过程中，叉形接头的外轮廓不会与周边的机架、护罩、管线等部件发生运动干涉，尤其是在大角度偏转工况下，要核算全摆角范围内的运动包络尺寸。另外，两端轴套的端面到十字轴中心的距离需要匹配，保证两轴的交点与十字轴中心重合，否则会额外增加附加弯矩，加剧轴系轴承的负载。

　　从功能特性上看，单十字轴万向联轴器存在瞬时传动比波动的特性，也就是主动轴匀速转动时，从动轴会存在周期性的转速波动，夹角越大波动幅度越明显，因此在对传动平稳性要求较高的场合，通常会成对使用这类联轴器，通过合理布置中间轴的相位，抵消转速波动带来的振动冲击。而在一些对传动精度要求不高、转速较低、仅需要补偿安装偏差的场景，单万向联轴器就可以满足使用需求，结构更紧凑，装配维护也更简便。

　　建模过程中，需要重点关注十字轴与叉形接头的配合间隙，既要保证铰接转动的灵活性，避免出现运动卡滞，也要控制间隙量在合理范围，避免传动空程过大。轴套上的键槽、顶丝孔等细节结构需要按照机械设计标准规范绘制，保证加工时的工艺可行性，比如顶丝孔的位置要避开叉形接头的应力集中区域，避免锁紧时造成叉臂变形。十字轴轴颈与轴承的配合面需要标注合理的形位公差，保证四个轴颈的同轴度、垂直度要求，否则装配后会出现转动阻力不均、局部磨损过快的问题。

　　在日常维护场景中，这类联轴器的十字轴轴承位置是重点润滑点位，需要定期补充润滑脂，减少铰接面的磨损，延长部件使用寿命。如果运行过程中出现异常异响、传动抖动，首先要检查十字轴的磨损间隙，以及两端轴套的锁紧状态，及时更换磨损超标的部件，避免故障扩大影响整条传动链路的运行。
