东德卫星P601轿车发动机舱扫描还原

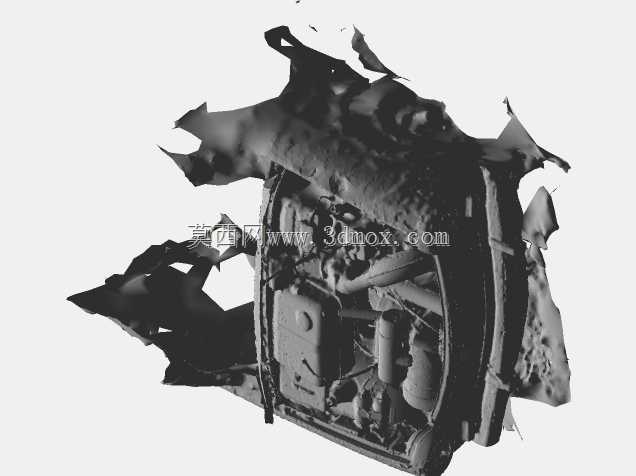

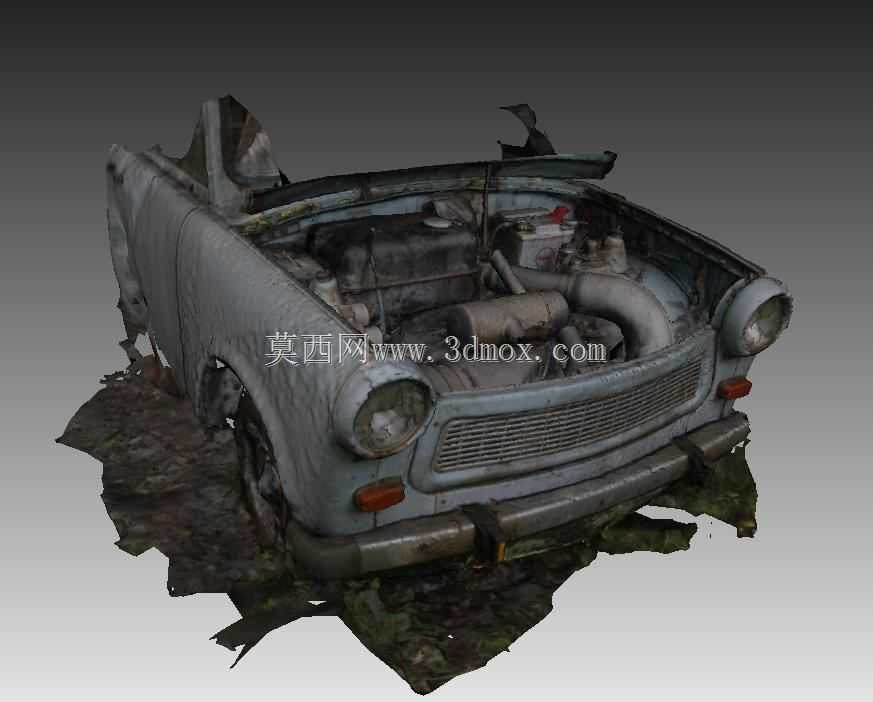

　　做经典老车修复的同行应该都懂，找一台完整度够的初代卫星P601拆车件有多难，尤其是东德本土生产的前期款，当年大量车辆报废后金属壳体被回收重熔，留存下来的无碰撞原厂发动机舱更是少之又少，这套扫描数据刚好能补上老车修复环节里最核心的舱体结构参考缺口。不同于后期复刻的简化版模型，这套数据完整保留了实车发动机舱的所有安装位特征，从纵梁上的原厂焊接焊点痕迹，到防火墙处的线束穿孔位置，再到翼子板内侧的防腐涂层残留肌理，都和实车状态完全一致，做逆向建模的时候不用再反复对照零散的实车照片调整位置偏差。

　　实际用在修复项目里的时候，首先能解决的就是舱内附件的定位问题，老车的橡胶密封件、固定支架很多都已经老化碎裂，单凭残留的几个螺栓孔很难确定部件的原始安装角度，有了完整的舱体点云数据做基准，就能直接在三维环境里拟合出每个支架的安装平面，匹配对应的螺栓孔位坐标，做替换件建模的时候能省掉大量现场测绘的时间。尤其是两冲程发动机的安装悬置位置，当年的设计没有统一的模块化标准，悬置垫的压缩量、支架的倾斜角度都是针对这款车型单独调校的，之前有同行修复同车型的时候，因为悬置角度差了两度，装完之后发动机怠速共振直接传到驾驶舱，方向盘抖得握不住，后来对照这套扫描数据调整了支架角度才解决问题。

　　从结构设计的角度看，这款当年面向平民市场的车型，发动机舱的设计逻辑非常有时代特点，没有多余的冗余结构，所有钣金件都是在满足强度要求的前提下做了最大程度的减重，翼子板内侧的加强筋只有三道，刚好覆盖了车轮甩石撞击的核心区域，防火墙的钣金厚度比同时期西欧车型薄了0.2毫米，但通过冲压出的网格状加强筋，整体刚度完全能满足两冲程发动机的振动耐受要求。做同级别小型车轻量化设计参考的时候，这种经过实车长期验证的极简结构思路，比现在很多靠拓扑优化算出来的理想结构更有实际参考价值，毕竟拓扑优化往往不会考虑几十年使用后的钣金疲劳、锈蚀带来的强度衰减问题，而这款车型的舱体结构已经在各种使用环境下验证了数十年的可靠性。

　　安装边界方面，这套数据完整还原了舱体和周边部件的所有配合面，包括和前围板的焊接搭接边、和大灯安装座的配合止口、和前保险杠支架的连接孔位，甚至连雨刮电机的安装凹陷位置都和实车完全一致。做改装方案设计的时候，比如要给这款老车替换成电驱动系统，就能直接在模型里测量舱内的可用空间，确定电机、控制器的安装位置，提前排查转向拉杆、制动管路和新增部件的干涉问题，不用把车拆得七零八落之后才发现空间不够。之前做老车改装的团队最头疼的就是舱内空间测量，传统的卷尺测量只能拿到几个离散的尺寸，遇到不规则的钣金曲面根本没法准确判断间隙，有了完整的三维扫描数据，就能直接在软件里做间隙检查，最小能识别到0.1毫米的干涉量，方案落地的时候一次就能装到位，不用反复上车调整。

　　另外在做经典车的数字化存档领域，这类实车扫描数据的价值也很高，很多留存下来的P601都经过了不同程度的改装，原厂状态的舱体结构反而很难找到，这套数据是基于未经过改装的原厂实车扫描完成的，网格做了合理的精简，既保留了所有关键结构特征，又不会因为数据量太大影响建模操作，不管是做修复用的结构参考，还是做汽车文化相关的数字内容创作，都能直接作为基准数据源使用。做三维建模教学的时候，也可以用这套数据做逆向建模的练习素材，从点云数据到曲面重构，再到装配约束的添加，完整覆盖了汽车结构逆向的全流程，比用理想化的练习模型更贴近实际工程场景。
