超立方体3D打印机挤出机热端支架结构

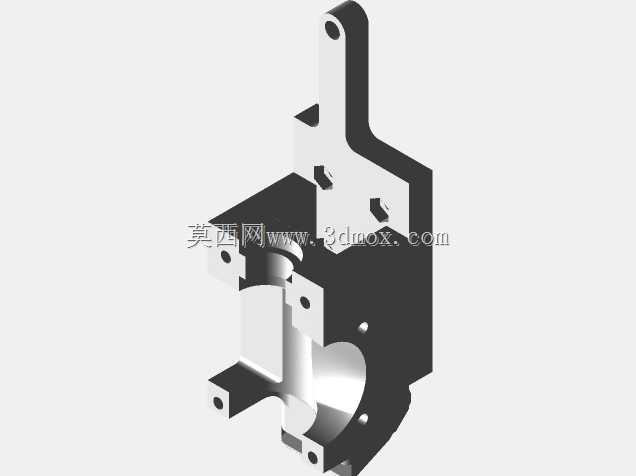

　　桌面级FDM 3D打印设备在日常使用过程中，挤出机热端的固定可靠性直接决定了长时间打印作业的成型精度，不少DIY改装的超立方体架构3D打印机，原厂配套的热端支架往往存在冷却不足、安装刚性差的问题，连续打印数小时后热端热量向上传导，容易导致送丝轮段耗材提前软化，引发堵头、送丝打滑等常见故障，这也是很多玩家在设备运维中最先遇到的痛点。这款优化设计的热端支架，直接针对超立方体3D打印机的安装空间做适配，没有额外改动原有设备的机架安装孔位，替换安装时不需要对机架做二次钻孔或者切割改造，降低了改装的操作门槛。从结构设计逻辑来看，支架本体采用一体化集成的布局思路，没有采用常见的多零件拼接固定方案，减少了装配累计误差，

　　同时在支架内部直接集成了冷却介质流通通道，不需要额外粘贴散热铝块或者加装独立风道，冷却气流可以顺着通道直接覆盖热端的冷段区域，把热端工作时向上传导的余热带走，保证送丝路径上的耗材始终保持在玻璃化转变温度以下，避免提前软化引发的送丝故障。安装边界方面，这款支架完全匹配超立方体3D打印机的挤出机安装位尺寸，固定孔位的中心距严格对应原有安装基准，装配时只需要使用4x20mm的金属板螺钉就可以完成紧固，不需要额外定制特殊规格的紧固件，日常维护拆卸也十分方便。支架的悬臂结构做了加厚处理，相比原厂薄片状的支架，抗形变能力有明显提升，即使打印过程中挤出机做高速往复运动，也不会因为支架共振导致喷嘴位置偏移，减少了打印件出现层纹、错层的概率。

　　在实际应用场景中，不管是日常打印PLA等低温耗材，还是打印ABS、PETG等需要更高热端温度的工程耗材，这款支架的冷却结构都能维持稳定的冷段温度，不会因为热端温度升高就出现冷段过热的问题。支架上预留的挤出机送丝机构安装位也做了定位凸台设计，装配时送丝轮和热端进料口的同轴度可以直接通过凸台定位保证，不需要反复调整对齐，减少了装配时的调试工作量。从结构受力角度分析，支架的受力路径做了优化，螺钉紧固点的位置分布在受力支撑的筋位上，长期受挤出机往复运动的交变载荷作用，也不会出现固定孔位开裂、支架变形的问题，相比很多3D打印制作的替代支架，金属材质的本体在刚性和耐温性上都有本质提升，不需要担心长期受热出现结构蠕变。

　　冷却通道的进出口位置也做了适配常规散热风扇的安装尺寸，用户可以直接选用设备原有配套的散热涡轮风扇，不需要额外更换风扇规格，风道内部的导流结构可以让气流集中吹向冷端散热鳍片区域，避免气流分散导致的冷却效率下降，实际测试中，热端设定240℃工作时，冷段的温度可以稳定维持在50℃以下，完全满足各类常用FDM耗材的打印温度要求。
