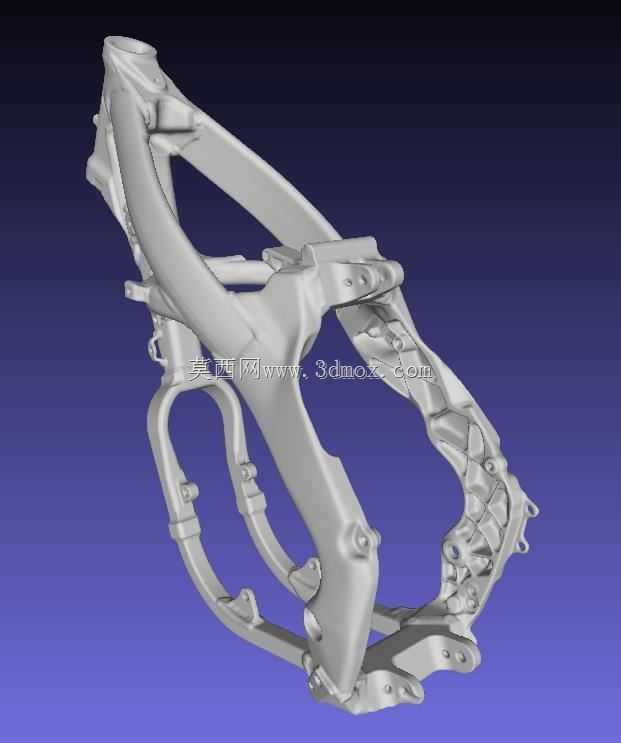

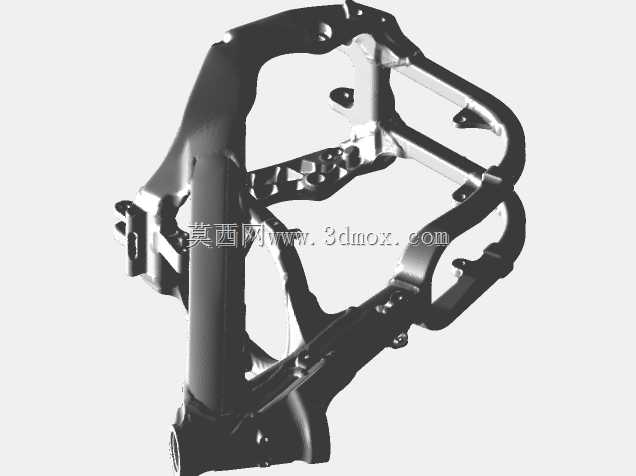

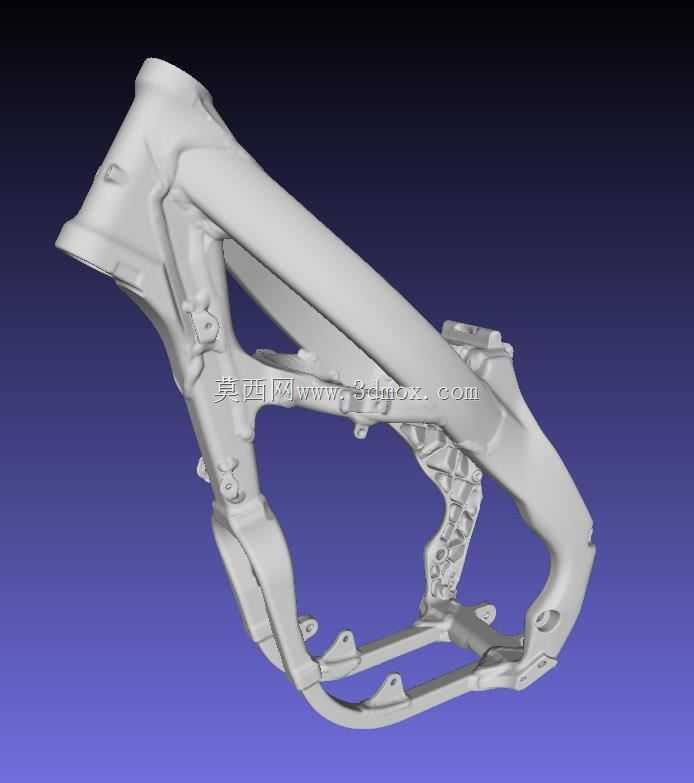

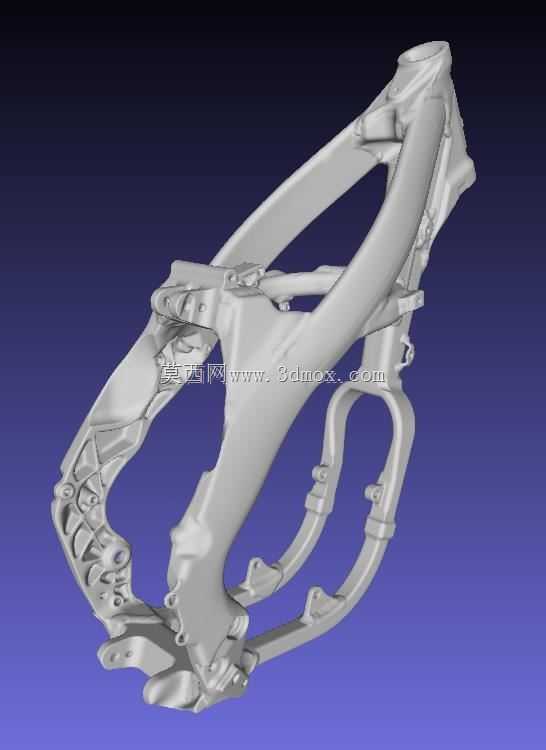

本田CRF系列越野摩托车改装AF车架结构

　　这款车架结构适配越野摩托车动力改装场景，针对原厂CRF250车架升级CR500动力单元的需求完成结构适配，是越野摩托改装领域中动力移植项目的核心承载部件。在实际越野骑行场景中，车架需要承受动力输出带来的瞬时扭矩冲击、飞坡落地时的交变载荷、非铺装路面行驶的连续振动，因此结构设计上优先保证刚性与抗疲劳性能，同时兼顾改装后的重量平衡。从结构功能来看，该车架作为整车的安装基体，前部转向立管区域需要匹配前减震上联板、下联板的安装角度，保证转向舵角符合越野骑行的操控需求，立管内部的轴承安装位保留原厂尺寸公差，可直接适配原车转向轴承组件，无需额外加工衬套。车架中部的动力安装区域经过结构调整，对应CR500动力单元的安装吊耳位置重新做了加强设计，

　　相比原厂250cc动力的安装位，该区域的壁厚做了局部增厚，同时在吊耳与主梁的连接位置增加了三角形加强筋结构，抵消大排量动力输出时的拉扯力，避免长期大负荷工况下出现安装位开裂的问题。车架后部的摇臂安装枢轴位置，同轴度公差控制在0.02mm以内，保证后摇臂转动时无卡滞、无旷量，枢轴两侧的安装平面平整度满足后减震下安装点、链条导向件的装配要求，不需要额外打磨修配。从设计思路上，这款改装车架基于量产CRF250原厂车架的基础结构做适配性优化，没有完全推翻原厂的几何设定，保留了原厂车架的轴距、后倾拖距、重心高度参数，保证改装后车辆的操控特性与原厂车型的操控逻辑一致，降低骑手适应改装车辆的学习成本。针对大排量动力带来的额外振动，

　　车架主梁的截面形状做了微调，在不显著增加重量的前提下提升了截面惯性矩，既提升了抗弯抗扭性能，也能通过结构本身的阻尼特性过滤部分发动机振动，减少手把、脚踏位置的振动传递，提升长距离越野骑行的舒适度。外形尺寸方面，车架整体长度、宽度、高度参数与原厂CRF250车架保持一致，安装边界完全兼容原车的外观覆盖件、油箱、座椅、排气系统等外围部件，改装时不需要对原车外围件做切割、焊接修改，可实现直接替换安装。车架前部的油箱安装位、侧盖固定卡扣位置完全沿用原厂设计，后部的副车架连接点角度、位置与原厂件匹配，副车架可直接沿用原厂组件，降低改装的整体成本。在实际改装作业中，这款车架的动力安装位已经预先做了位置校准，

　　吊装CR500动力单元时不需要反复调整安装位置，配合对应的改装套件即可完成动力装配，省去了自行改装原厂车架时需要反复测量、焊接吊耳、校准同轴度的工序，也避免了自行焊接加工带来的应力集中、结构强度下降的风险。对于越野摩托改装从业者来说，这类经过实际使用验证的扫描结构，可作为改装车架设计、动力移植方案校核的参考依据，通过逆向建模获取的结构数据，能够准确还原实际使用后的车架形变特征，在全新改装车架设计时可针对性地对易出现应力崩溃的区域做加强优化，提升改装件的可靠性。车架下部的护板安装位、脚踏安装支架位置也保留了原厂的安装尺寸，可适配通用的越野摩托改装护杠、竞技脚踏等配件，不需要额外制作转接支架。从载荷传递路径来看，车架的主梁从转向立管位置向后下方延伸，与摇臂枢轴区域形成连续的载荷传递路径，动力单元安装后作为车架的一部分参与承载，形成半承载式结构，进一步提升整车的刚性表现，在飞坡落地、急加速、急制动的工况下，载荷能够沿着主梁、动力安装吊耳、摇臂枢轴均匀分散，避免局部应力集中导致的结构失效。
