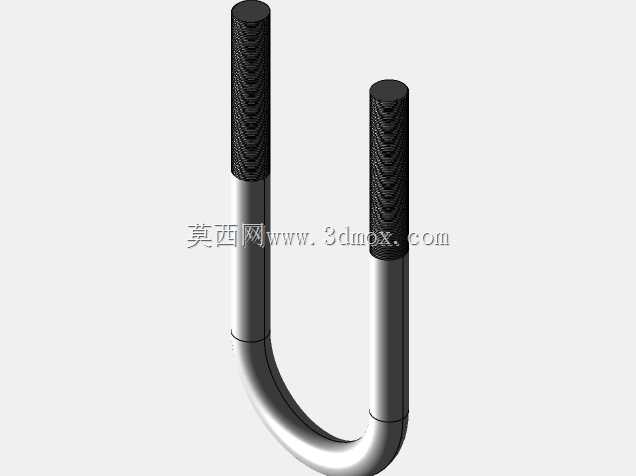

参数化U形螺栓紧固连接件三维结构

　　在管道敷设、车辆底盘改装、钢结构支架固定、输送线机架装配等场景中，U形螺栓是出现频率极高的紧固连接件，这类零件看似结构简单，却直接决定了被固定构件的连接可靠性，一旦选型或结构设计出现偏差，很容易出现受载后滑移、螺纹脱扣、弯折断裂等问题，给整套设备带来运行隐患。做这类零件的三维结构设计时，不能只照着通用样本画个大概外形，必须结合实际安装边界做参数化适配，才能满足不同场景的使用需求。

　　从实际功能来看，U形螺栓的核心作用是通过两端的螺纹段配合螺母、平垫、弹垫，将圆形截面的管件、圆钢类构件箍紧在安装基座上，和普通六角螺栓的单面压紧不同，U形螺栓的弧形段需要完全贴合被固定件的外圆弧面，两个直杆段平行伸出安装基座的安装孔，通过锁紧螺母产生的预紧力，让弧形段与被固定件表面形成足够的抱紧摩擦力，避免被固定件出现轴向窜动或者径向转动。比如在商用车底盘的钢板弹簧固定场景中，U形螺栓需要承受车辆行驶过程中的垂直冲击、横向扭转以及紧急制动带来的纵向载荷，这时候弧形段的曲率必须和车桥的圆柱面完全匹配，直杆段的长度要留出足够的螺纹啮合长度，同时要保证锁紧后露出螺母的螺纹长度在2到3个螺距，既不能因为螺纹段过短导致啮合不足脱扣，也不能因为伸出过长干涉周边的底盘管线或者运动部件。

　　设计这类零件的三维结构时，首先要确定核心的控制参数：第一是弧形段的内曲率半径，这个参数必须和被箍紧构件的外半径保持一致，不能出现弧形段曲率过大导致局部线接触压伤构件表面，也不能曲率过小导致抱紧时两个直杆段出现外张变形，降低预紧力的有效传递；第二是两个直杆段的平行度，很多新手建模的时候容易忽略这个细节，画出来的两个直杆段存在夹角，实际安装时就会出现杆部无法顺利穿入基座安装孔的问题，强行穿入还会给螺栓带来附加的弯曲应力，大幅降低零件的疲劳强度；第三是螺纹段的长度设计，要结合安装基座的板厚、垫片厚度、螺母厚度综合计算，螺纹的收尾位置要避开弧形段与直杆段的过渡区域，因为这个区域是螺栓受载时的应力集中区，如果螺纹收尾的退刀槽落在这个过渡区，受冲击载荷时很容易在退刀槽位置出现断裂。

　　从安装边界来看，U形螺栓的两个直杆段中心距必须和安装基座上的两个穿孔中心距完全匹配，穿孔的直径一般比杆部直径大1到1.5毫米，给安装时的微小调整留出余量，但间隙不能过大，否则锁紧时螺栓会出现倾斜，导致抱紧力不均匀。螺纹部分的精度一般选中等精度的普通公制螺纹即可，不需要过高的公差等级，毕竟这类零件属于通用紧固类零件，过高的精度会提升不必要的加工成本，但螺纹的大径、中径公差必须满足通用紧固件的标准要求，避免出现螺母无法顺畅旋合的问题。另外，直杆段与弧形段的过渡位置要做圆角处理，不能出现直角转折，直角转折会带来严重的应力集中，在承受交变载荷的场景下，很容易在转折位置萌生疲劳裂纹，最终导致零件断裂。

　　参数化设计的优势在这类零件上体现得非常明显，只要把弧形半径、杆部直径、直杆段长度、螺纹长度、螺距这些核心参数设置成可调整的变量，面对不同管径的固定需求时，只需要修改对应参数就能快速生成符合要求的模型，不需要每次都重新绘制草图、重新做特征，能大幅提升设计选型的效率。比如在做车间压缩空气管道的支架设计时，不同通径的管道对应不同的外径，只需要调整弧形段的内半径参数，再对应调整两个直杆段的中心距，就能快速生成适配当前管径的U形螺栓模型，直接导入装配体做干涉检查，不用反复核对样本尺寸，也避免了因为尺寸不符导致的安装问题。

　　在不同的应用场景下，U形螺栓的细节设计也有区别，比如在户外露天使用的场景，杆部表面需要做镀锌处理，建模时不需要体现涂层厚度，但要在结构上避免出现容易积留积水的死角；在有防松需求的场景，可以在直杆段的螺纹末端设计成穿开口销的结构，配合开槽螺母使用，避免设备运行过程中螺母因为振动出现回松；在固定薄壁管件的场景，可以在弧形段的内侧增加橡胶衬垫的安装位，避免刚性接触压坏薄壁管壁，同时还能起到一定的减振作用，降低管路振动传递到安装基座的幅度。

　　很多设计人员在做装配的时候，容易忽略U形螺栓的预紧力要求，其实在三维建模完成后，可以结合材料属性做简单的受力仿真，验证当螺母锁紧到规定扭矩时，螺栓杆部的拉应力是否在材料的许用应力范围内，弧形段的抱紧力是否足够抵抗被固定件的轴向滑动力，这样就能提前发现结构设计的不足，比如杆部直径选得过小导致预紧时应力超标，或者弧形段曲率不合适导致接触面积不足抱紧力不够。毕竟这类零件虽然小，却是整套设备连接结构的基础，任何一个细节的疏漏，都可能在设备运行过程中引发大的故障。
